断网数据重传与回传功能介绍与使用
目录
概述
星纵物联终端节点设备支持数据存储/断网重传/回传功能，可避免设备因断网或丢包导致传感器数据丢失，保证数据完整性。
- 断网数据重传：当设备与网关失联，会主动记录断网时间点，待设备联网后重新传输断网时间点与联网时间点之间丢失的数据包。
- 数据回传：可下发指令查询指定时间点或指定时间段的历史存储数据。
本文主要描述断网数据重传与回传功能的配置与测试验证。
准备
- 星纵物联LoRaWAN®终端节点：本文以AM103设备为例
- 星纵物联LoRaWAN®网关
步骤
1. 数据重传
1.1 终端节点配置
- 检查终端节点时间是否准确

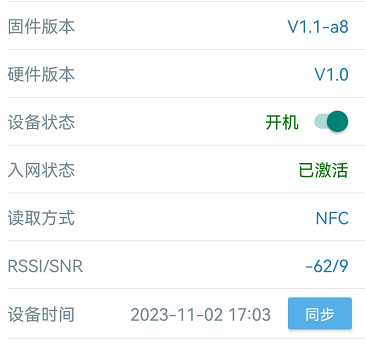

打开ToolBox App并读取设备信息后，在“状态”页的设备时间条目旁点击“同步”，即可将手机时间同步到设备信息和屏幕上。当设备LoRaWAN®版本设置为1.0.3版本，设备会在入网后通过MAC指令请求同步网络服务器时间。注意：网络服务器默认为零时区时间。
- 启用数据存储与数据重传功能
打开ToolBox App的“设置>常用设置”菜单，启用数据存储功能与数据重传功能。
- 配置重新入网模式

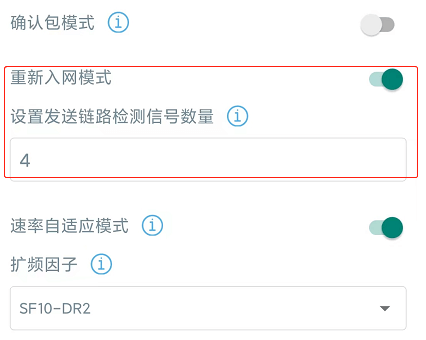

打开ToolBox App的“设置>LoRaWAN®设置”菜单，启用重新入网模式，并设置发送链路检测信号数量。设备将通过链路检测信号包（LinkCheckReq）来判断断网时间点。星纵物联终端设备默认链路检测信号数量配置为32，此处为了快速验证修改为4。
配置示例解析：
设备至少每30分钟发送1次链路检测信号包给网关，如果连续4+1次发送链路检测信号包都没有收到网关的回复，则判断设备断网，数据重传的断网时间点将往前推2.5小时（30 * （4+1）=2.5小时）。比如15:30分发送完第4+1个链路检测包，依旧未收到回复，则断网时间点为13:00分，设备在联网后，将把13:00到联网时间点的数据从旧→新依次重传给网关及网络服务器。设备发送链路检测信号包间隔与上报间隔相关：
上报间隔≤30分钟：设备将每30分钟左右发送一次链路检测信号上报间隔>30分钟：设备将根据上报间隔随数据包发送一次链路检测信号
1.2 网关配置与数据验证

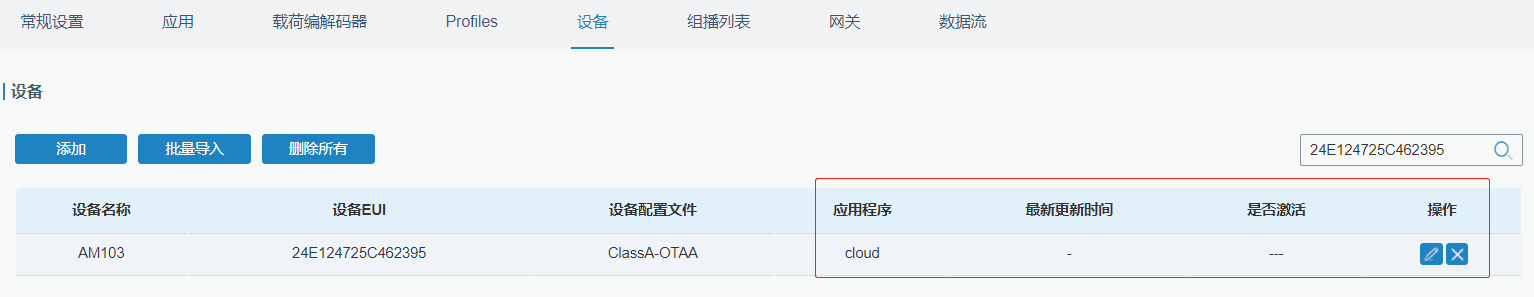

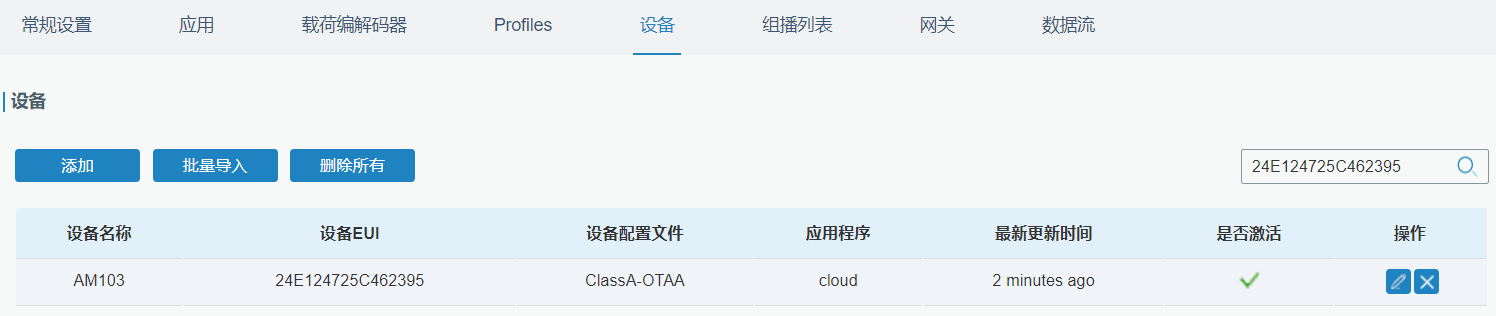

- 在星纵物联LoRaWAN®网关上添加并激活AM103，参考网关内置NS添加节点设备。
- 模拟节点设备断网过程：可在网关上先删除已激活设备后，再重新添加。

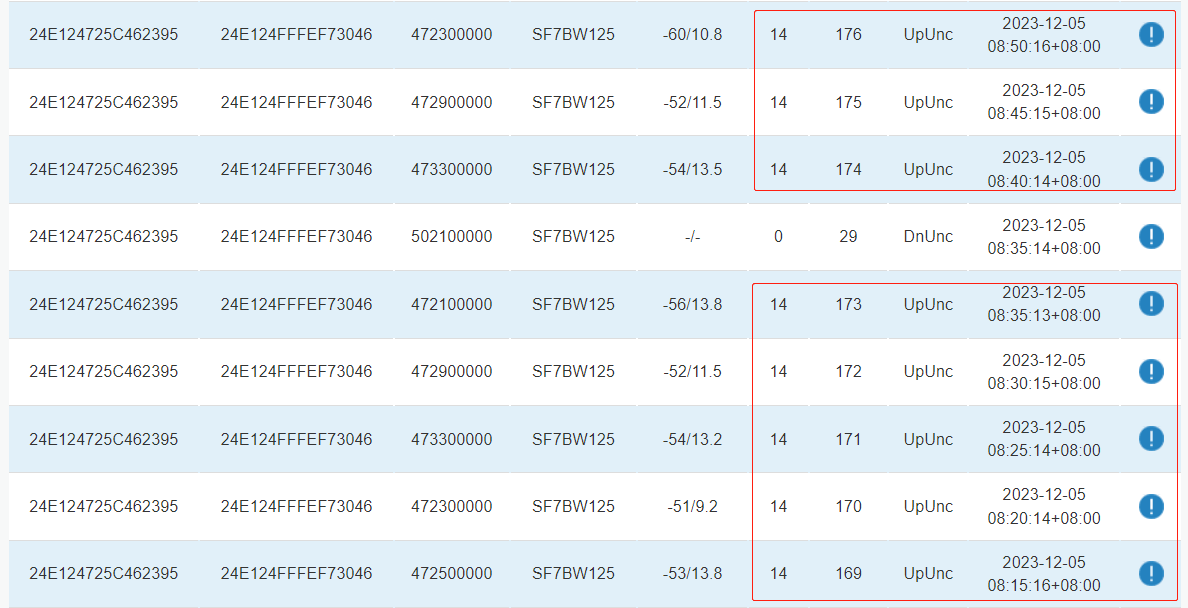

（08:55分操作）
- 设备通过4+1次链路检测包判断设备断网，触发重新入网。
（11:25分设备重新入网，8:55分+2.5小时=11:25分）

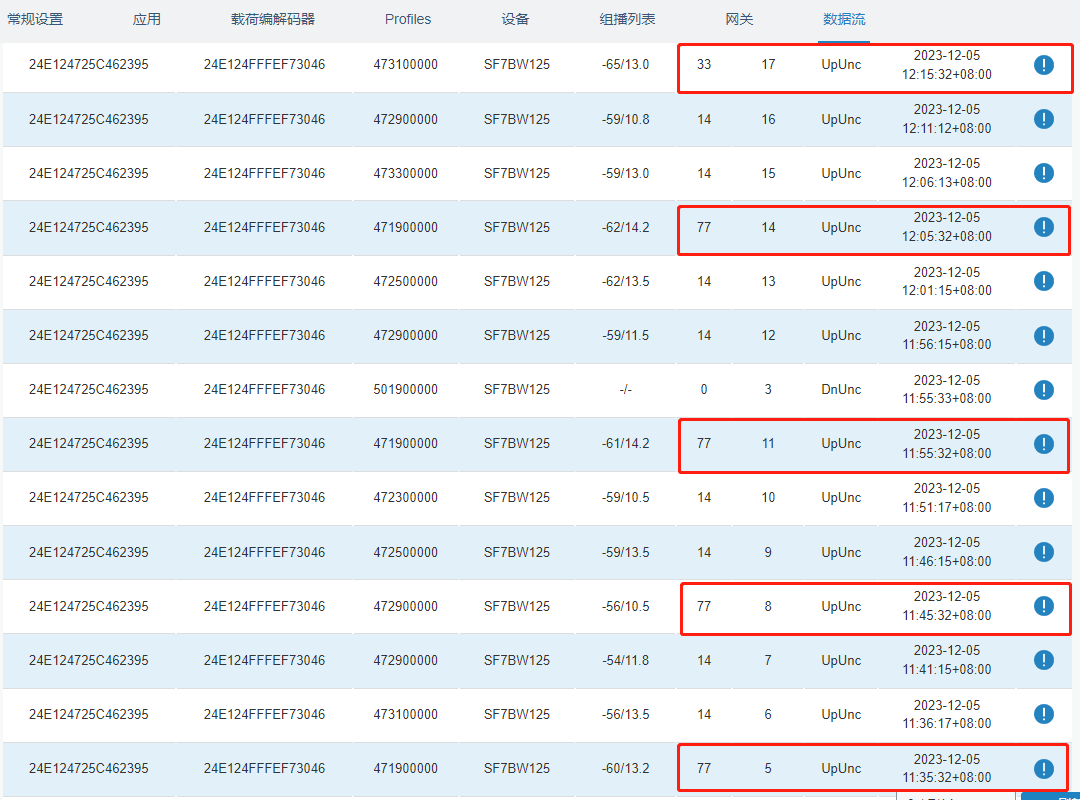

- 设备入网后，按照上报间隔正常上报周期包。其中重传数据根据重传间隔进行重传。

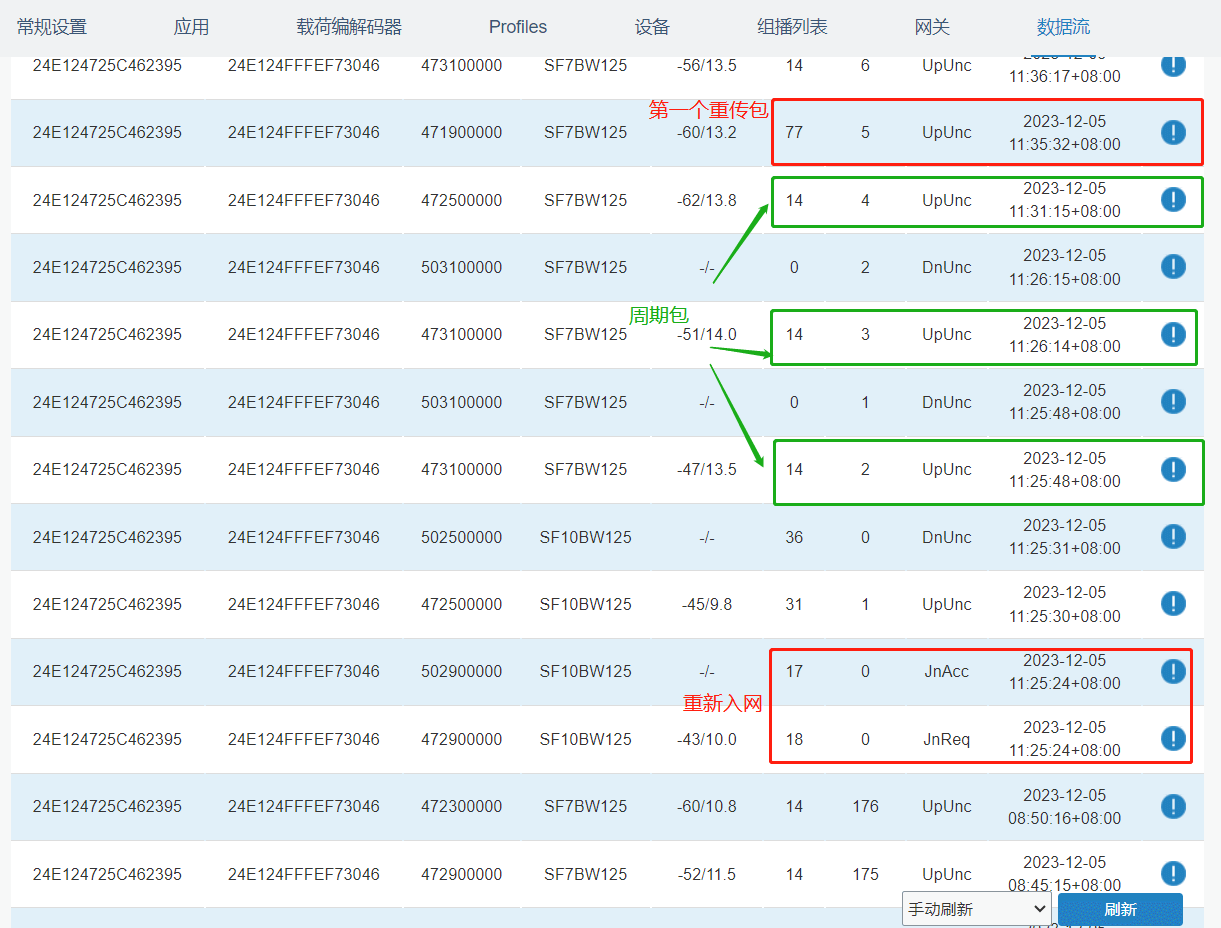

11:25分设备重新入网
11:35分重传第一个断网包
11:45分重传第二个断网包
11:55分重传第三个断网包
12:05分重传第四个断网包

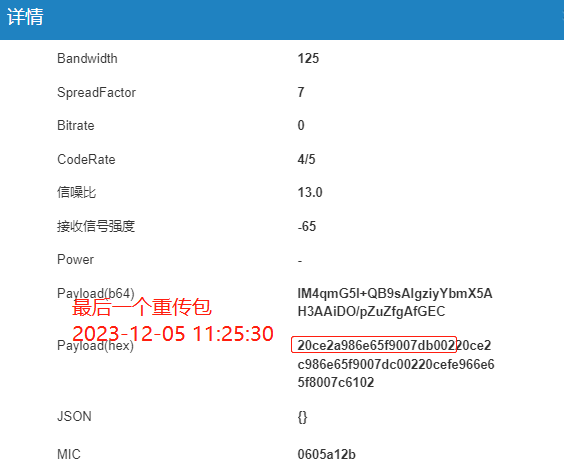

12:15分重传最后一个断网包

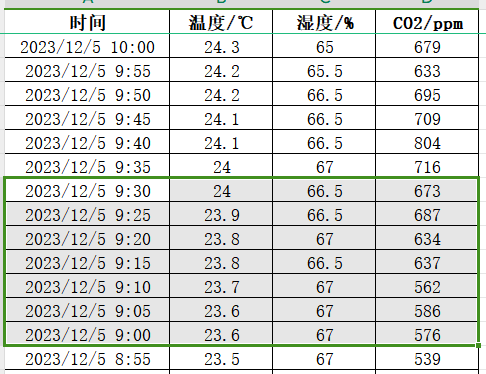

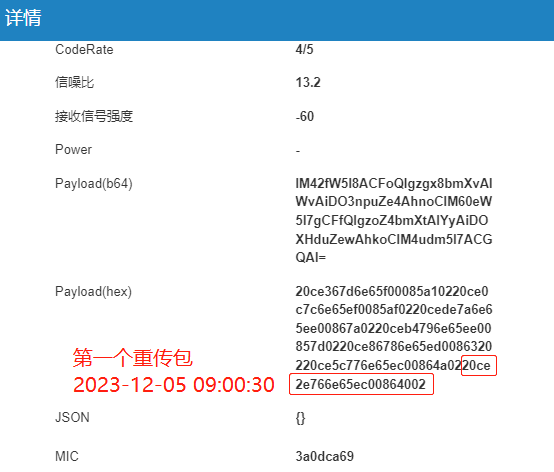

- 参考产品用户手册，对重传数据进行解析。
| 通道号 | 类型 | 数据 | |
| 20 | ce（回传/重传数据） | 4+N字节 时间戳（4个字节）+ 数据内容（N个字节） 数据内容：AM103(L)：温度+湿度+CO2 注意：温度/湿度/CO2仅上报数据内容，不上报通道号和类型 |
|
| 【重传数据解析示例】： | |||
20 ce367d6e65f000 85 a102
|
 |
||

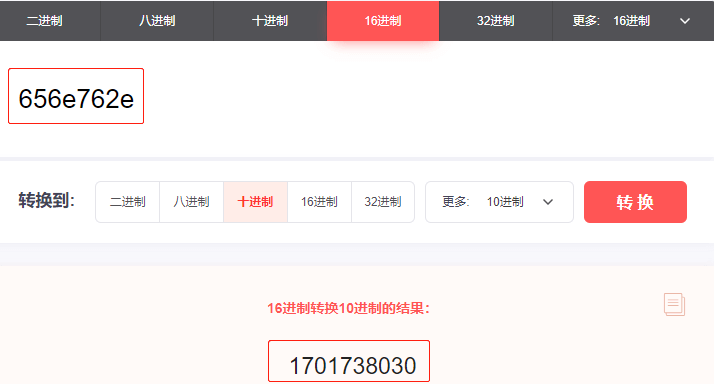

| 【时间戳转换】： (1) 十六进制转换为UNIX时间戳工具：https://jisuan5.com/decimal/ 低位在前高位在后：2e766e65=> 656e762e=1701738030

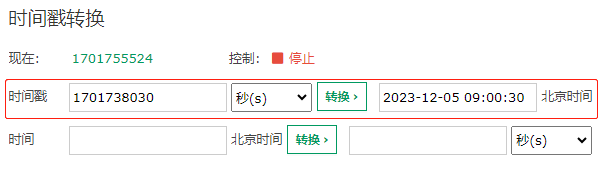

(2) UNIX时间戳转换为北京时间工具：https://tool.lu/timestamp/ 1701738030（北京时间：2023-12-05 09:00:30）
【数据内容解析】：
温度：ec 00=>00 ec=236（236*0.1=23.6℃）
湿度：86=134（134*0.5=67%RH）
CO2：40 02=>02 40=576（576ppm）
|
|||
2. 数据回传
- 检查终端节点时间是否准确
打开ToolBox App并读取设备信息后，在“状态”页的设备时间条目旁点击“同步”，即可将手机时间同步到设备信息和屏幕上。当设备LoRaWAN®版本设置为1.0.3版本，设备会在入网后通过MAC指令请求同步网络服务器时间。注意：网络服务器默认为零时区时间。
- 启用数据存储功能
打开ToolBox App的“设置>常用设置”菜单，启用数据存储功能。
- 下发指令查询
从平台或网络服务器下发指令查询指定时间点/段的历史存储数据。参考产品用户手册通信协议章节。
- 使用该功能前，请确保数据存储功能正常开启，并且设备时间准确；
- 单次下行指令查询指定时间段数据时，最大可上报300条存储数据，数据由新→旧根据回传周期，依次上报，只上报前300条，超出部分不上报；
- 下行指令查询指定时间点数据时，若查询不到这个时间点数据，则查询该时间点前后2个上报周期内是否有数据，若有选择离该时间点最近的一条存储数据上报。若无，则上报fc6b01。
【数据查询指令】：
| 通道号 | 类型 | 数据 |
| fd | 6b（查询指定时间点数据） | 4个字节，UNIX时间戳 |
| 6c（查询指定时间段数据） | 8个字节 字节1-4：开始时间，UNIX时间戳 字节5-8：结束时间，UNIX时间戳 |
|
| 6d（停止数据回传） | ff | |
| ff | 6a（设置数据回传间隔） | 3个字节 字节1：01 字节2-3：回传间隔，单位：秒；可设置30~1200s（默认60s） |
【数据回复指令】：
| 通道号 | 类型 | 数据 |
| fc | 6b | 00：查询成功 01：查询时间无效 02：找不到查询数据 |
| 6c | ||
| 20 | ce（回传/重传数据） | 4+N字节 时间戳（4个字节）+ 数据内容（N字节，仅上报数据内容，不上报通道号和类型） |
【示例】：
- 查询AM103(L)在2022/10/10 14:45:00 到2022/10/10 15:35:00的存储数据
| fd6c6cbf436324cb4363 | ||
| 通道号 | 类型 | 数据 |
| fd | 6c | 开始时间：6cbf4363 => 6343bf6c = 1665384300 =2022/10/10 14:45:00 结束时间：24cb4363 => 6343cb24 = 1665387300 =2022/10/10 15:35:00 |
设备端回复
| fc6c00 | ||
| 通道号 | 类型 | 数据 |
| fc | 6c | 00（查询成功） |
| 20 ce 56991a63070174b907 20 ce …………………………. 20 ce …………………………. |
||
| 通道号 | 类型 | 数据 |
| 20 | ce | 时间戳： 56991a63 => 2022/10/10 15:31:52 数据内容： 温度: 07 01=>01 07=263（26.3℃） 湿度: 74=116（58%） CO2浓度：b9 07=>07 b9=1977（1977ppm） |
注意事项
- 重传时间间隔默认600s，可通过IPSO指令设置30-1200s；回传时间间隔默认60s，可通过IPSO指令设置30-1200s；
| 通道号 | 类型 | 数据 |
| ff | 6a（设置数据重传间隔） | 字节1：00 字节2-3：重传间隔，单位：秒；可设置30~1200s（默认600s） |
| 6a（设置数据回传间隔） | 字节1：01 字节2-3：回传间隔，单位：秒；可设置30~1200s（默认60s） |
- 重传/回传数据包大小与SF值相关，SF值越大，数据包越小，反之亦然；
- 重传/回传数据与周期包一起累计帧计数；
- 不同设备存储的数据内容不同，具体参考对应产品用户手册。
