概述

本文介绍如何在星纵物联LoRaWAN^®网关上下发指令给终端设备。

准备

• 星纵物联LoRaWAN^®网关

步骤

如下以开关面板设备为例

1. 添加设备

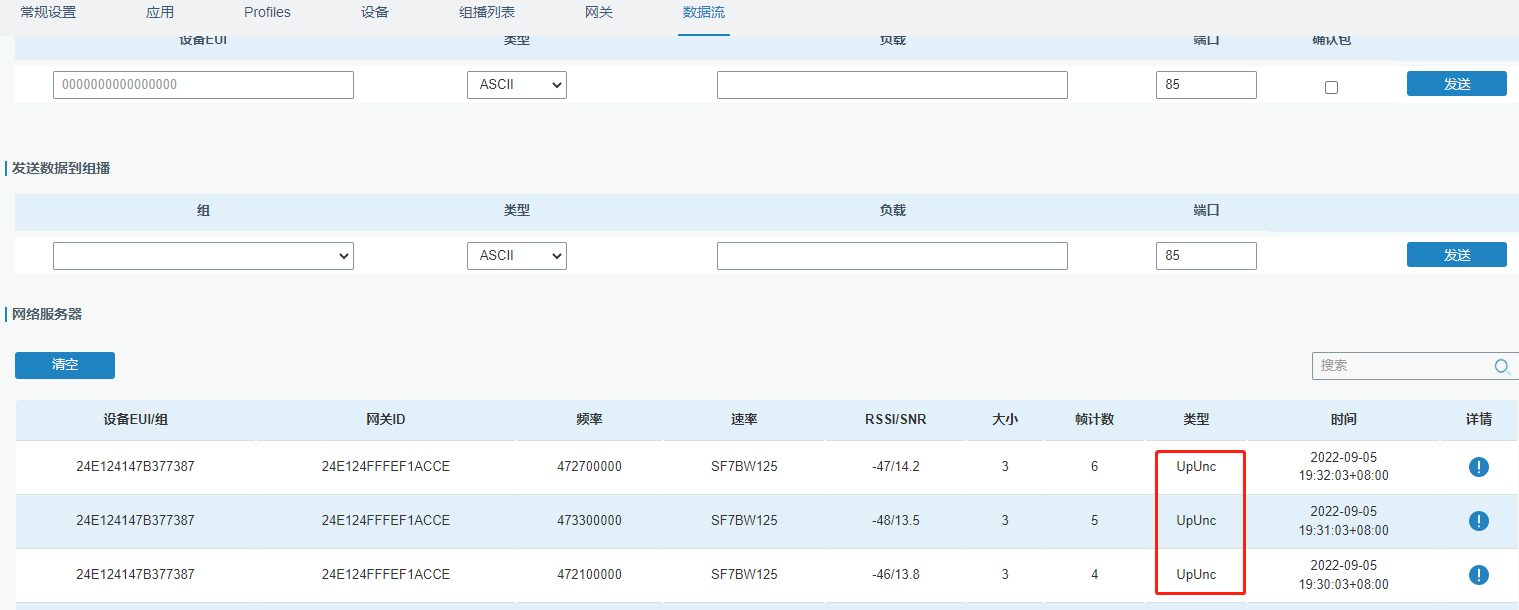

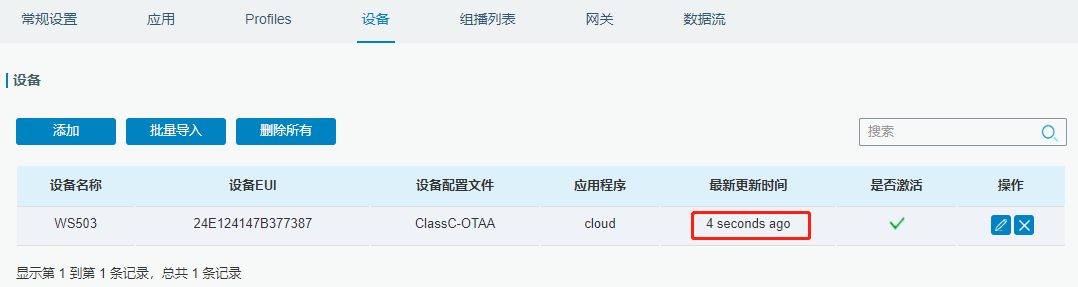

在网关上添加开关面板，并且正常激活和上报数据

2. 下发控制指令

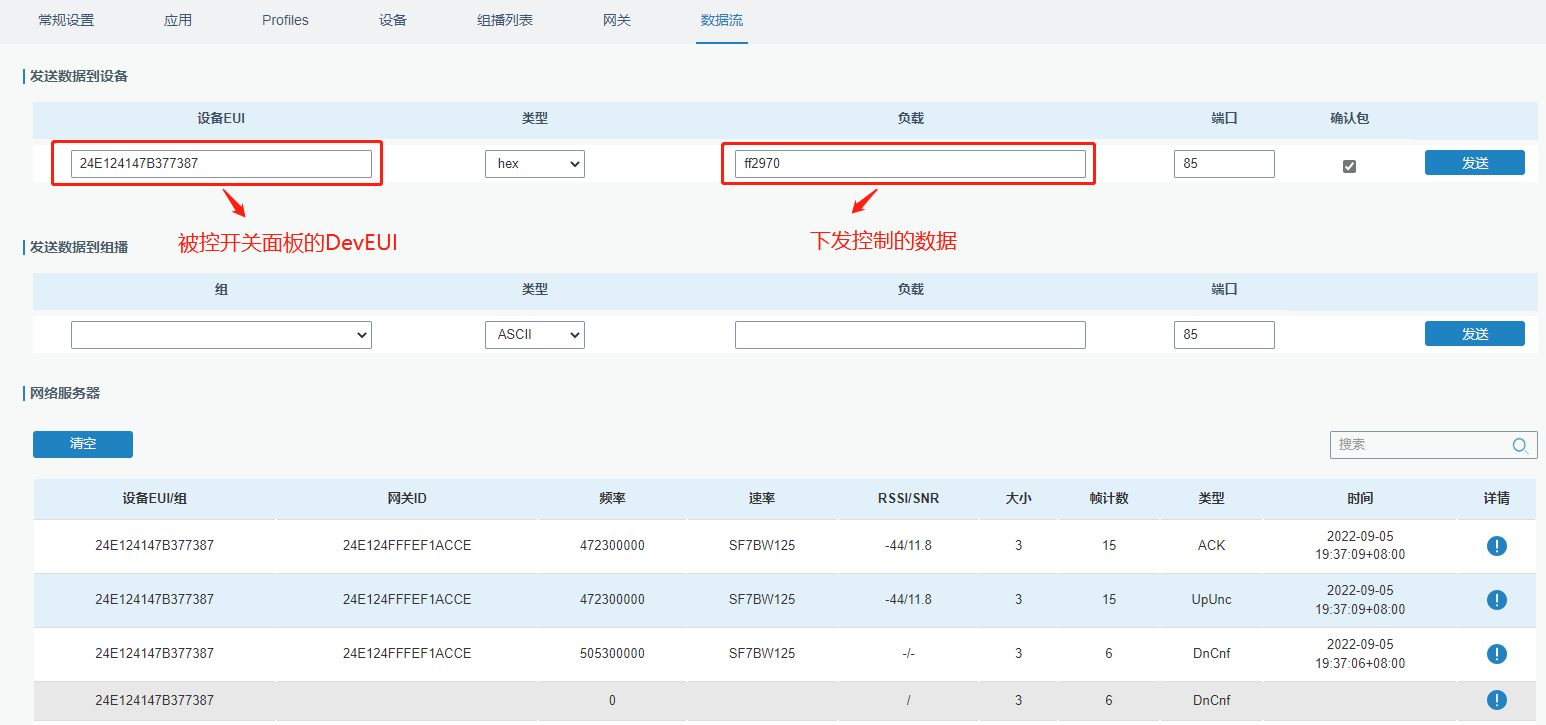

进入“Network Server>数据流>发送数据到设备”，填写对应参数，点击发送，即可下发控制开关面板。

①设备EUI：填写终端节点设备的DevEUI；

②类型：选择下发内容的格式（可选择ASCII、hex和based 64三种类型，正常选择十六进制Hex即可）

③负载：填写下发指令，具体指令参考对应终端节点设备的用户手册-通信协议章节；

④端口：星纵物联终端节点默认下发控制端口为85。若是使用控制器的RS485下发透传，则该端口需要填入控制器所自定义设置的RS485透传端口；

⑤确认包：下行指令为确认包模式时，设备执行指令后将立即发送回复包（数据流中的ACK类型）给网关。

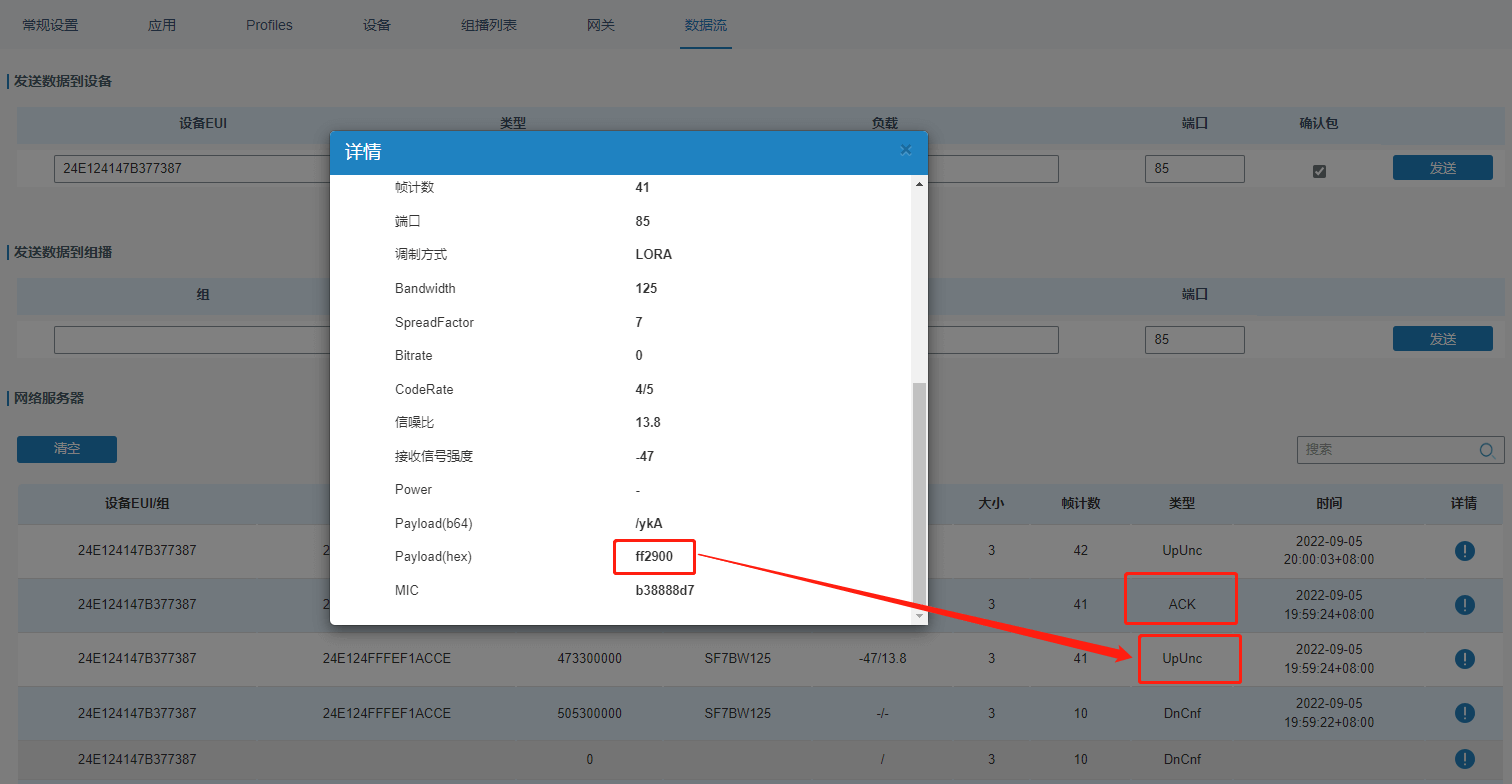

3. 查看下发数据流

① 类型为DnCnf（灰色）：在下发队列中的数据；

② 类型为DnCnf（蓝色）：正常下发的数据内容；

③ 类型为UpUnc（设备上报的周期包或设备其他信息的数据）的数据流：终端节点回复给网关NS的数据；

④ 类型为ACK的数据流：终端节点回复给网关的确认包。

对接设备过程常见问题

1.下发控制命令设备反应慢怎么办？

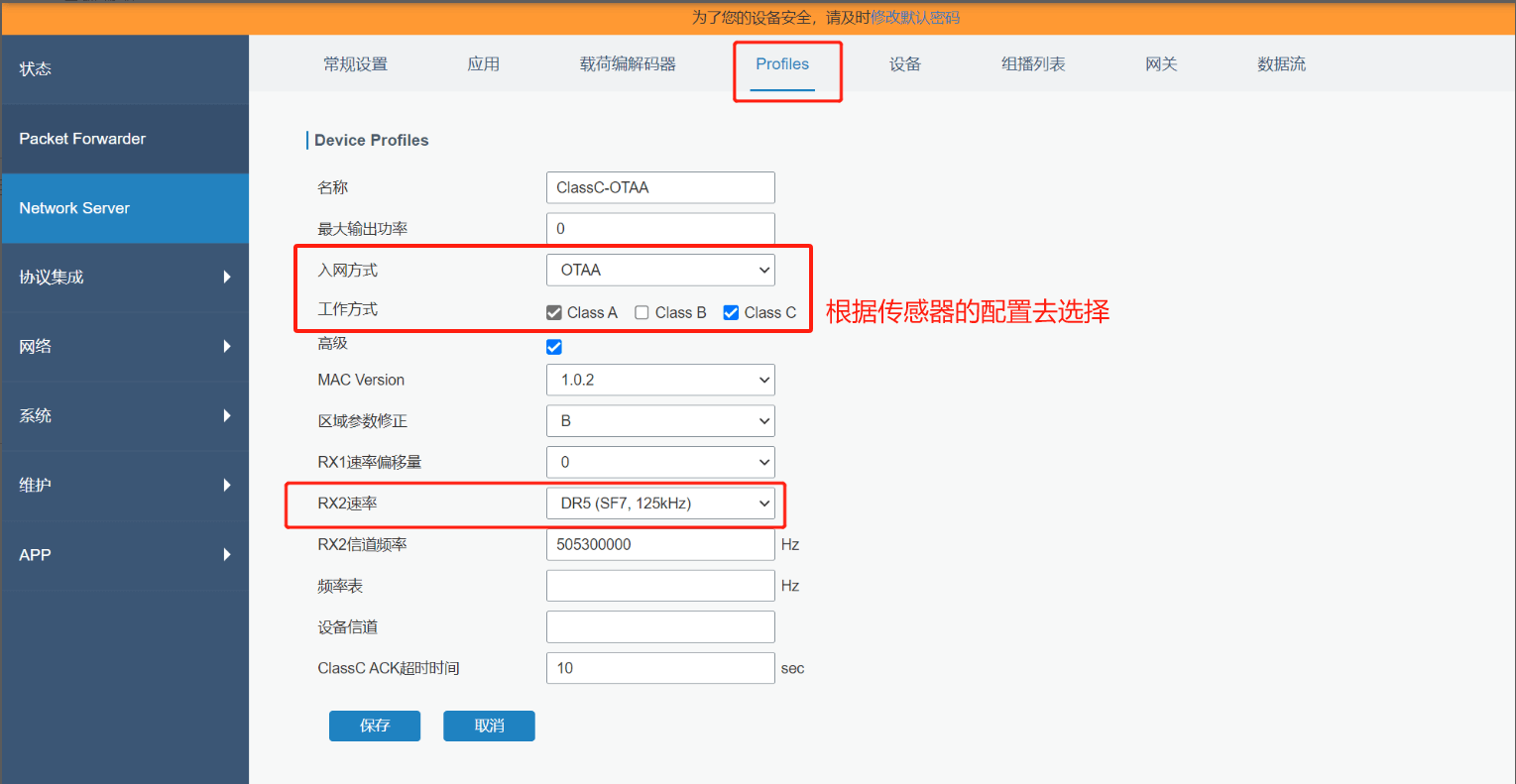

答：（1）先在网关新建一个Profiles，RX2速率设置为DR5（SF7，,125kHZ）。（注：Class A模式，下发指令需要等待传感器周期上报才会下发；Class C模式会立即下发，不需要等周期上报；Class B模式参考《Class B功能介绍与使用》）

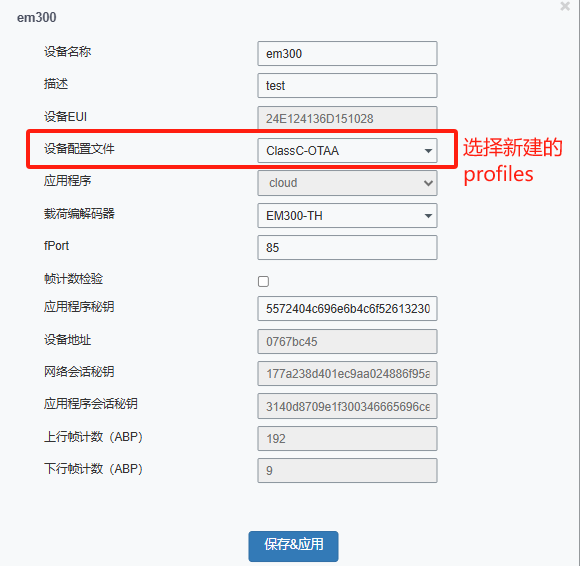

（2）对应的传感器设备选择新建profiles即可。
