概述

星纵物联LoRaWAN®网关内置网络服务器(Network Server,简称NS),可对接星纵物联LoRaWAN®终端节点及第三方LoRaWAN®终端节点。本章主要描述如何在星纵物联网关上添加并激活LoRaWAN®终端节点。

准备

  • 星纵物联LoRaWAN®网关
  • LoRaWAN®终端节点

注意:测试时,网关和终端节点之间需保持至少3米以上距离,以避免由于距离太近引起的频偏问题。

步骤

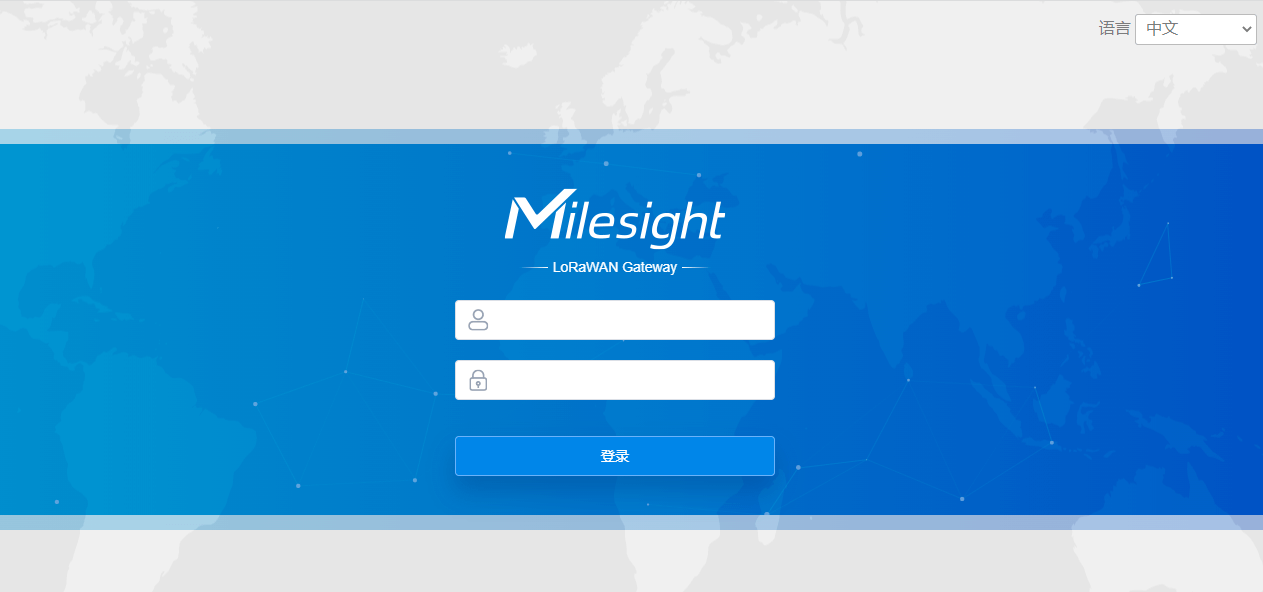

  1. 登录网关配置界面。

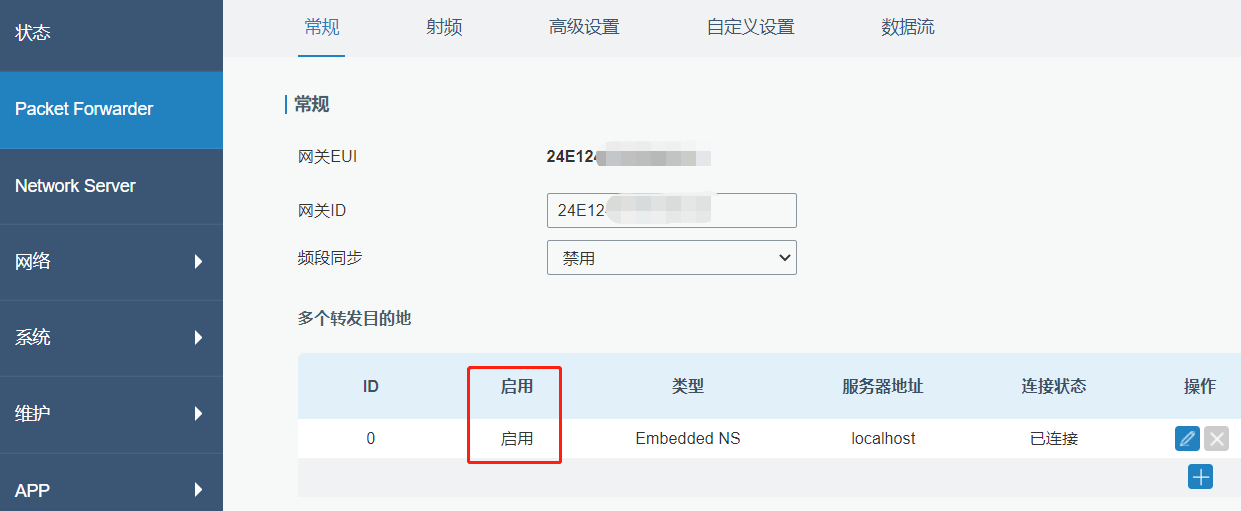

  1. 进入“Packet Forwarder>常规”界面,确认启用 Embedded NS。

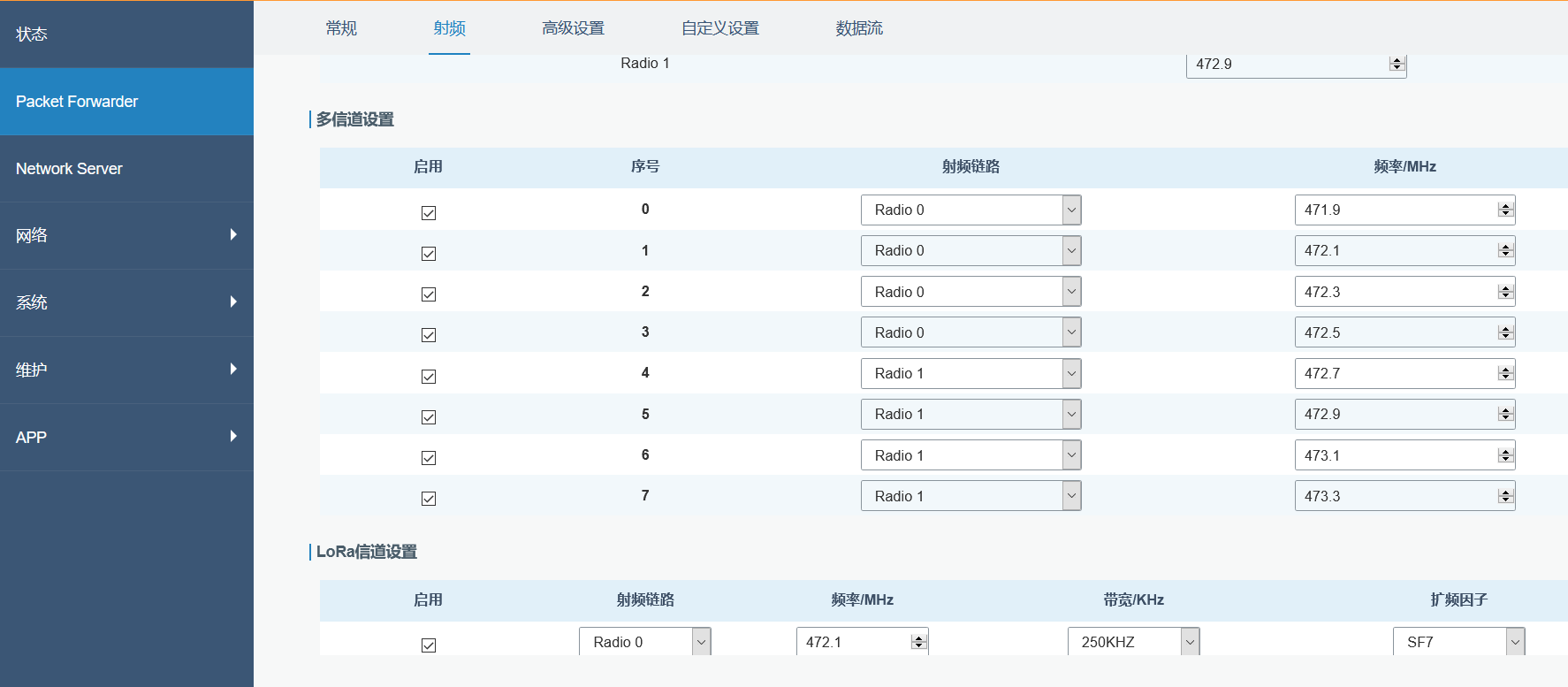

  1. 进入“Packet Forwarder>射频” 界面,检查并确保网关监听频率与所要连接的终端节点频率一致。

频率修改参考

注意:此步骤非常关键,若网关与终端节点通道不一致,设备将无法在网关上激活。

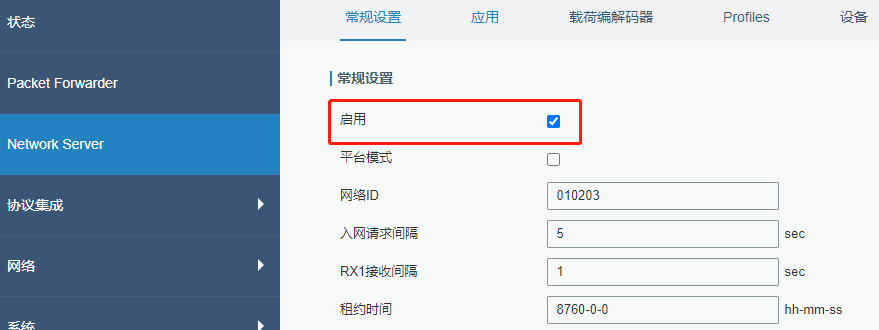

  1. 进入“Network Server>常规设置” 界面,启用网关网络服务器功能。

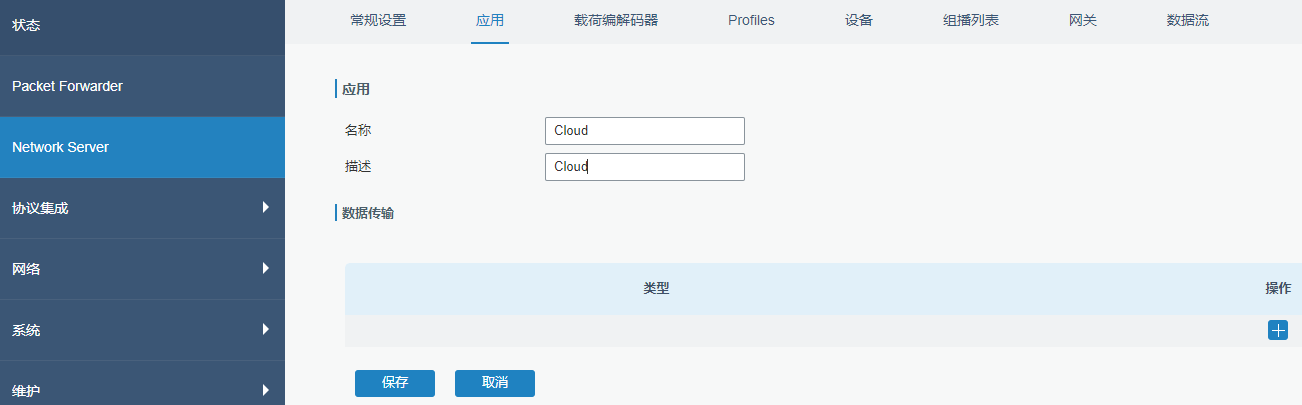

  1. 进入“Network Server>应用”界面,创建应用程序文件。

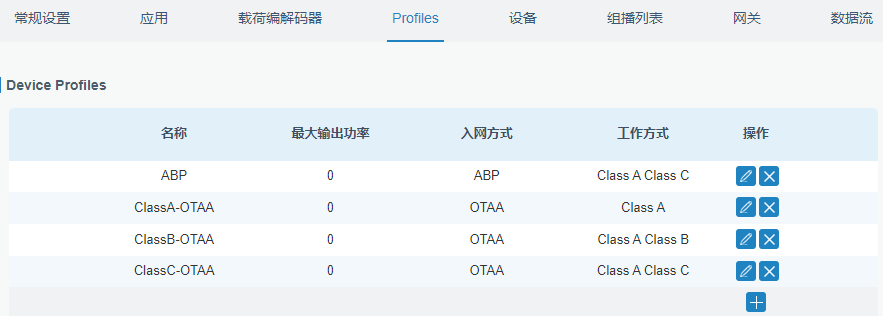

  1. 进入Network Server>Profile界面,创建Profile文件。
  • 名称:自定义
  • 最大输出功率:默认0即可
  • 入网方式:OTAA / ABP(与终端节点入网方式一致
  • 工作方式:Class A / Class B / Class C(与终端节点工作方式一致

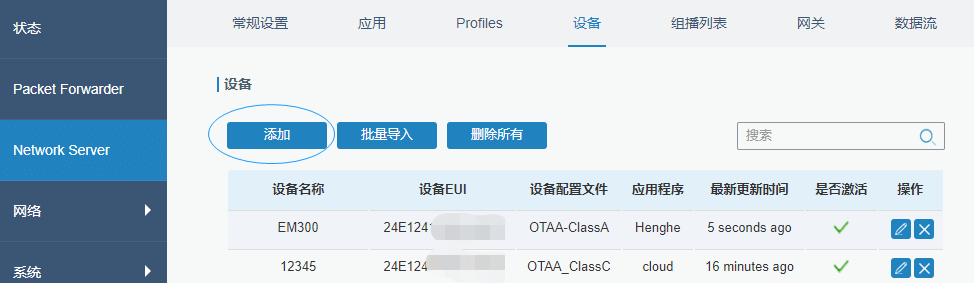

  1. 进入 “Network Server>设备” 界面添加设备。添加设备前,需要获取终端节点设备devEUI、Appkey等入网参数。(可联系终端节点厂家获取,星纵物联终端节点相关参数详见产品用户手册)
  • 设备名称:自定义,同一个网关下的设备名称不可重复
  • 描述:自定义
  • 设备EUI:填写终端节点设备对应的devEUI
  • 设备配置文件:选择网关上所创建的Profiles
  • 应用程序:选择网关上所创建的且设备所要加入的应用
  • 载荷编解码器:选择设备的载荷编解码器,无需在网关解码选择None
  • fPort:设置设备的端口字段
  • 应用程序密钥:OTAA入网使用的应用程序密钥(Appkey),星纵物联设备默认值为5572404C696E6B4C6F52613230313823。
  • 设备地址:ABP入网使用的设备地址(DevAddr),星纵物联设备默认值为产品序列号第5~12位。
  • 网络会话秘钥:ABP入网使用的设备网络会话密钥(Nwkskey),星纵物联设备默认值为5572404C696E6B4C6F52613230313823。
  • 应用程序会话秘钥:ABP入网使用的应用程序会话密钥(Appskey),星纵物联设备默认值为5572404C696E6B4C6F52613230313823。

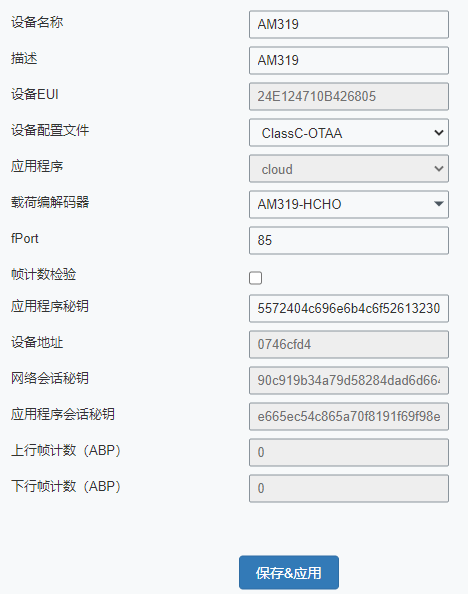

OTAA入网配置示例

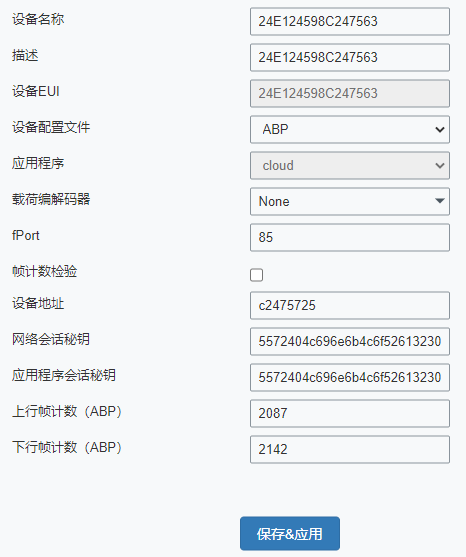

ABP入网配置示例

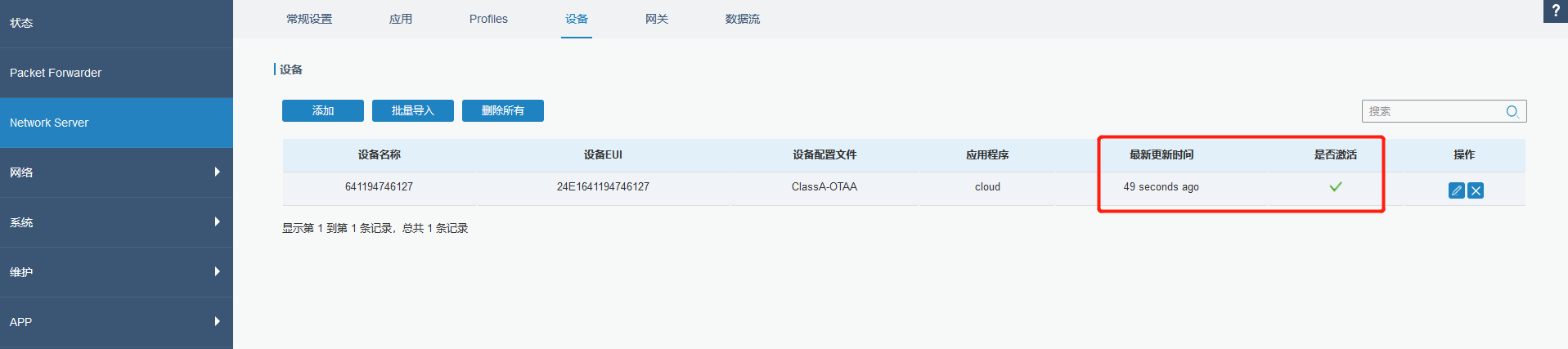

  1. 当设备入网成功且有数据上报后,设备显示已激活,并且显示最新更新时间

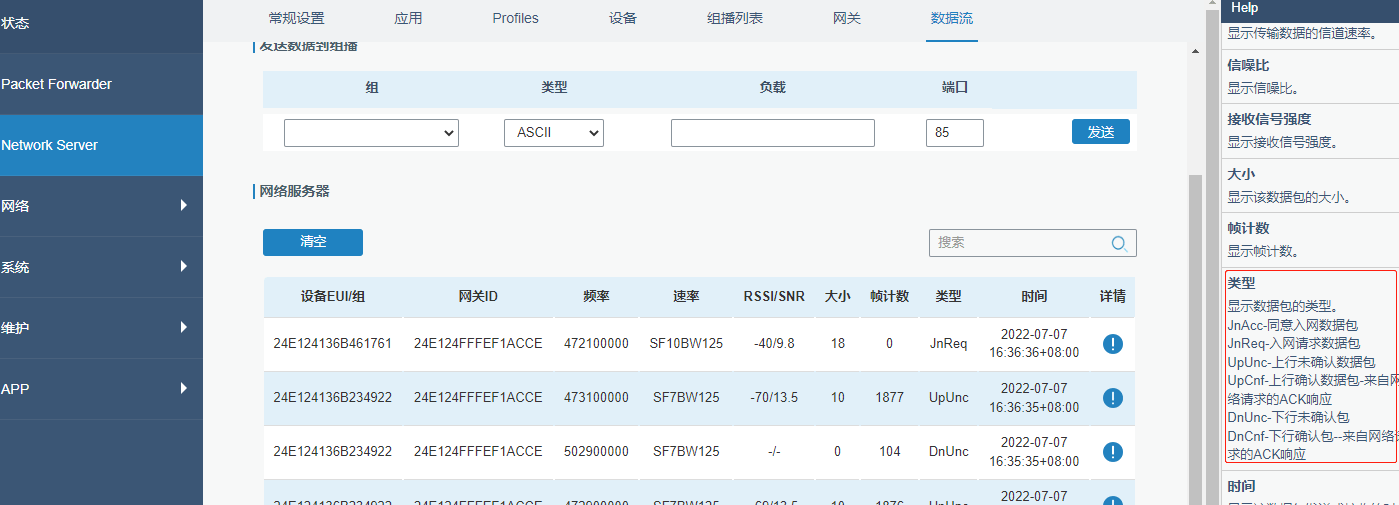

  1. 进入“Network Server>数据流” 界面,查看终端节点设备与网关通信的数据流,通过类型可区分不同的数据包。

批量添加终端节点步骤

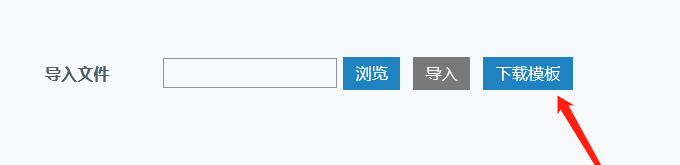

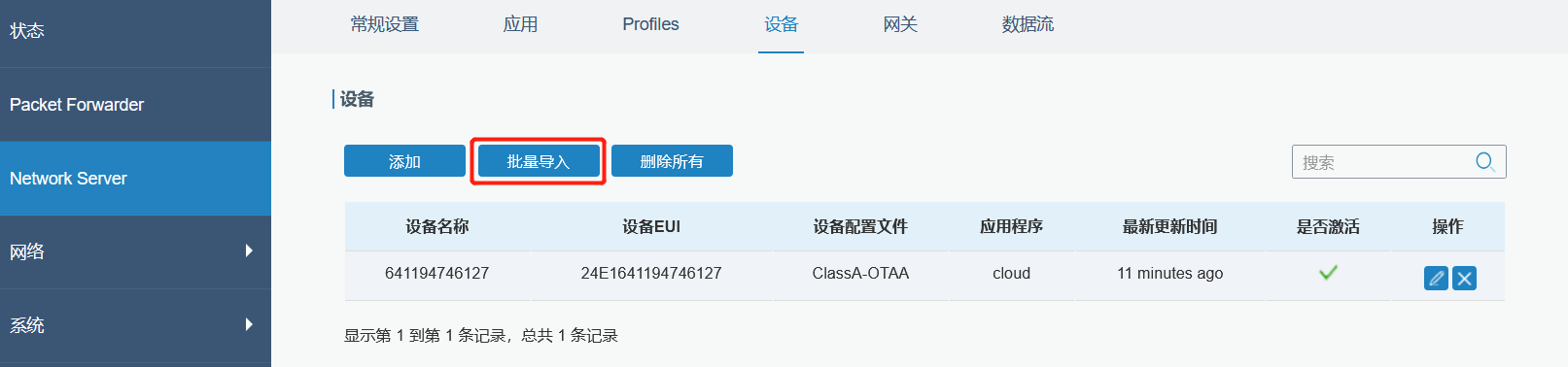

  1. 进入 “Network Server>设备” 界面,点击批量导入,在弹出的页面点击下载模板。

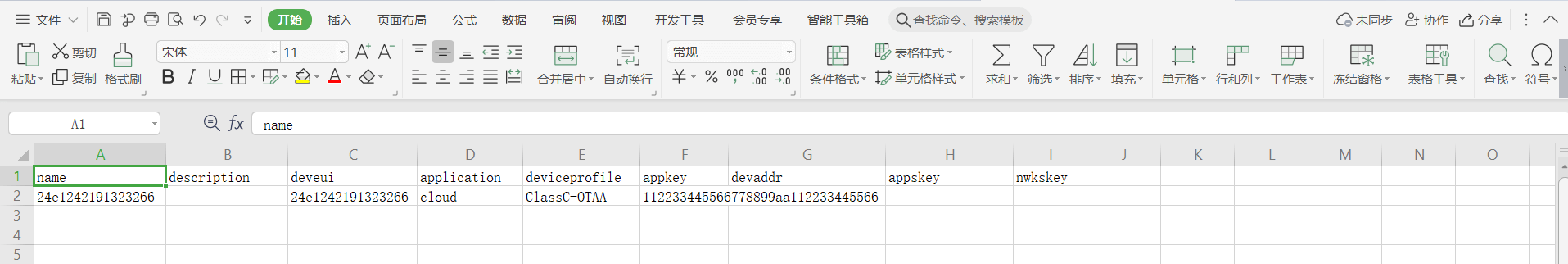

  1. 打开已下载的模板,批量输入设备信息。

填写项 描述
name/description 设备名称和设备描述,可自定义。
deveui LoRaWAN®设备的唯一识别标识符,可在产品标签上查看。
application 与“Network Server”→“应用”中创建的应用程序名称一致。
device profile 与“Network Server”→“Profiles”中创建的Profiles名称一致。
payloadcodec 设备的载荷编解码器。
fport 设备的端口字段。
appkey 终端节点设备OTAA入网使用的应用程序密钥。
devaddr/appskey/nwkskey 终端节点设备ABP入网使用的设备地址、网络会话密钥、应用程序会话密钥。

注意:若导入的表格中带有中文字符,请参照以下步骤进行处理,避免出现导入失败

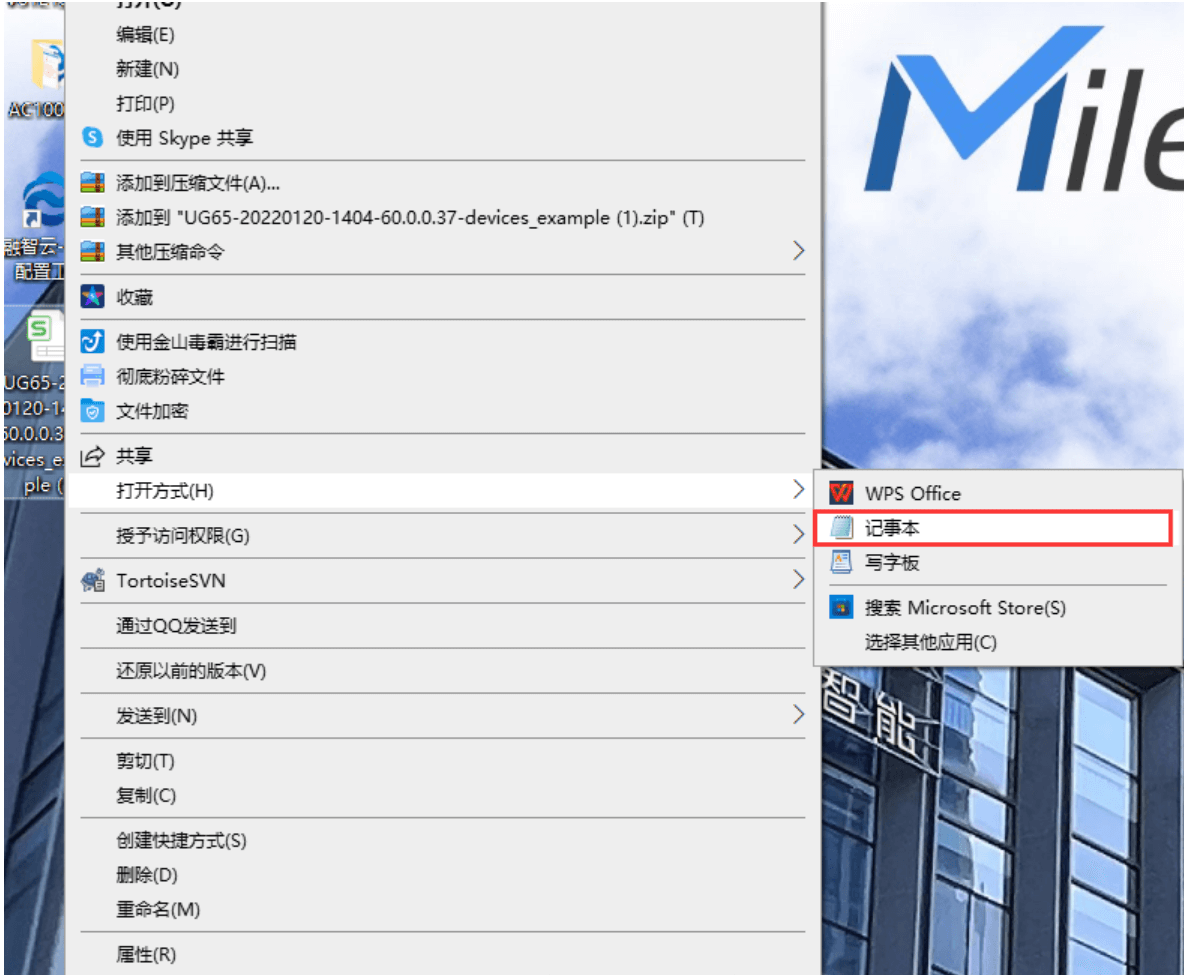

  • 采用记事本的打开方式打开表格;
  • 打开之后再使用记事本的方式另存为,将编码格式修改为UTF-8后保存;
  • 再将保存后的表格导入网关即可。

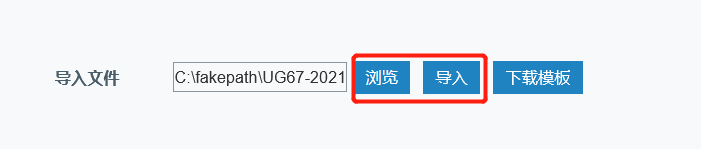

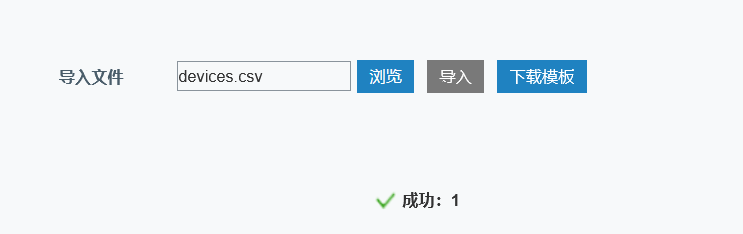

  1. 编辑完成后保存,并在批量导入中点击‘浏览’选择修改后的模板导入配置文件。
