概述

本文主要描述第一次使用网关时,如何进行网关的网络配置。不同网关支持的与联网方式不一样,具体参考网关用户手册,以下以UG65/UG67为例进行介绍。

准备

  • 星纵物联LoRaWAN®网关

注意为方便用户使用无线方式快速登录到网关配置页面,星纵网关默认启用Wi-Fi热点功能,且未设置Wi-Fi秘钥。请在网关配置完成后及时为Wi-Fi 热点设置连接秘钥,避免网关流量被他人恶意使用。

步骤

一、 网络连接配置

星纵物联网关提供了以太网有线Wi-Fi蜂窝等上网方式,常规应用中网关Wi-Fi功能主要是做为AP(接入点)进行连接配置使用,不建议做为客户端使用,且AP与客户端模式只能二选一不支持同时使用。本章描述了如何将网关连接到网络。

注意:网关以太网IP地址与Wi-Fi 热点IP地址不支持在同一网段。(Wi-Fi热点默认IP地址192.168.1.1,可根据需求修改)

1.1 以太网连接配置

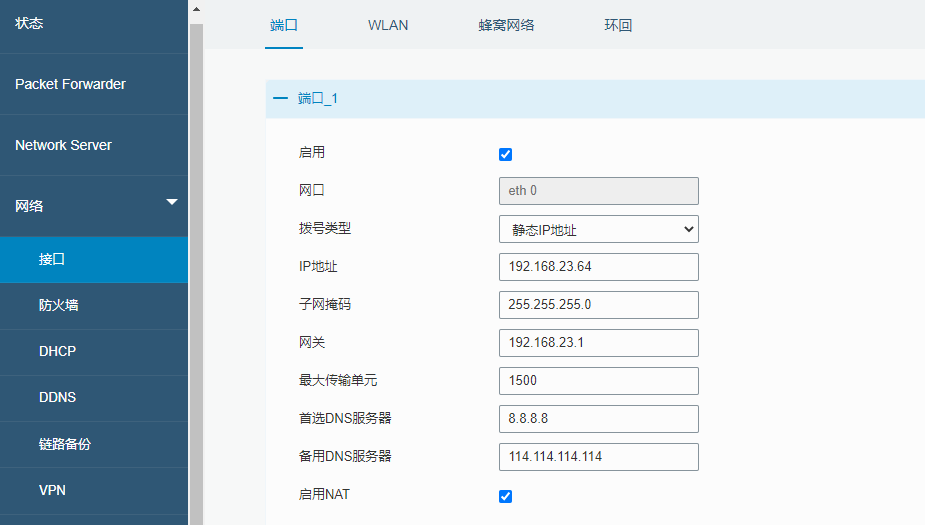

  1. 进入“网络>接口>端口”页面选择拨号类型并配置网口信息。(修改对应IP地址与子网掩码为现场可用的IP与掩码。可将对应信息配置到电脑上进行验证,验证正常使用后再配置进网关)。
  2. 点击“保存&应用”使配置生效。

  1. 将网关通过网口连接到可以上网的路由器、调制解调器等。

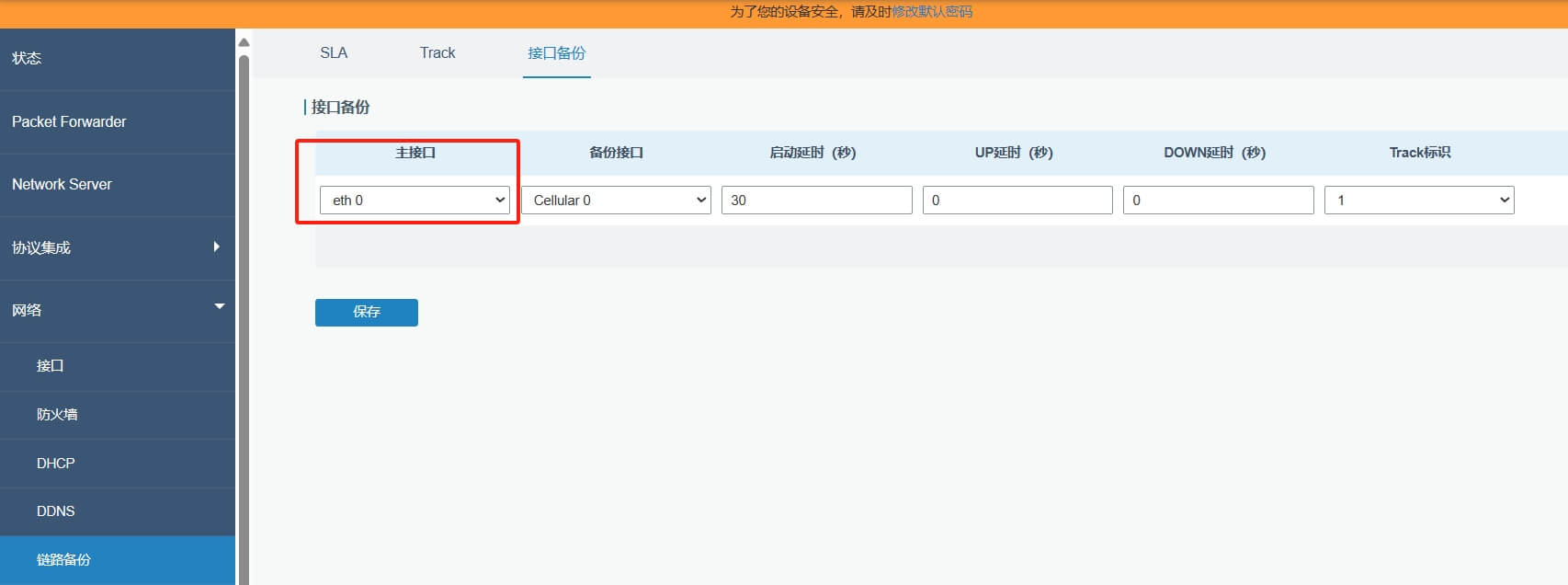

  2. 在“网络->链路备份->接口备份”把主接口改为eth0,备份接口改为Cellular0后保存&应用。

5.使用新的网口IP进入网关配置页面,在“状态>网络”查看广域网连接状态。状态显示“上线”说明网口已启用。

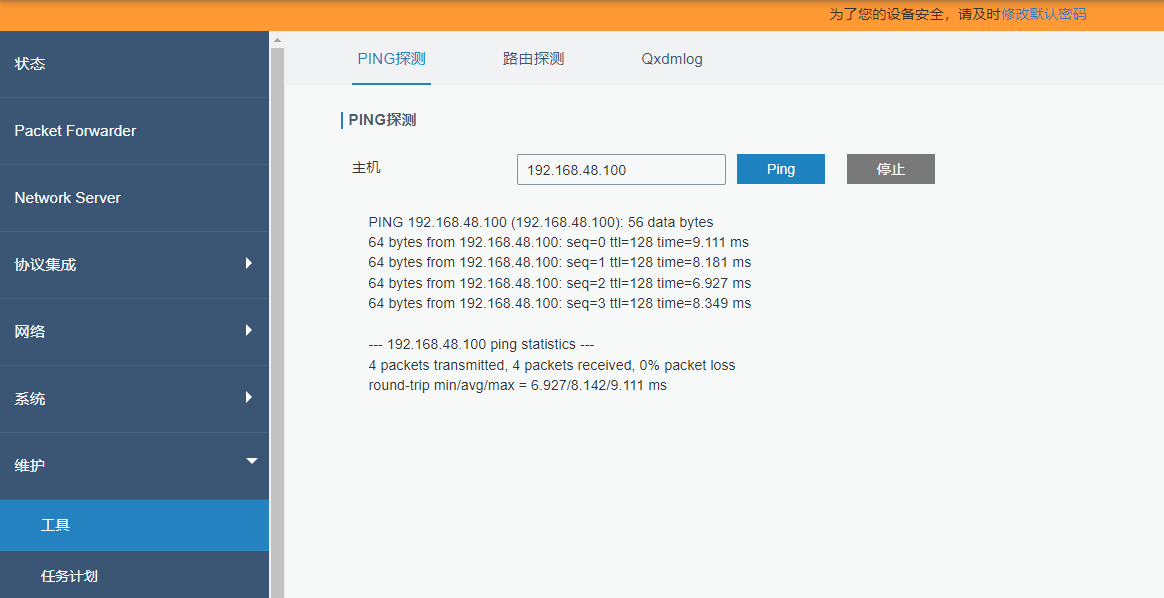

6.在“维护>工具>PING探测”输入一个外网地址,若网关可以ping通外网则说明网关网络正常。

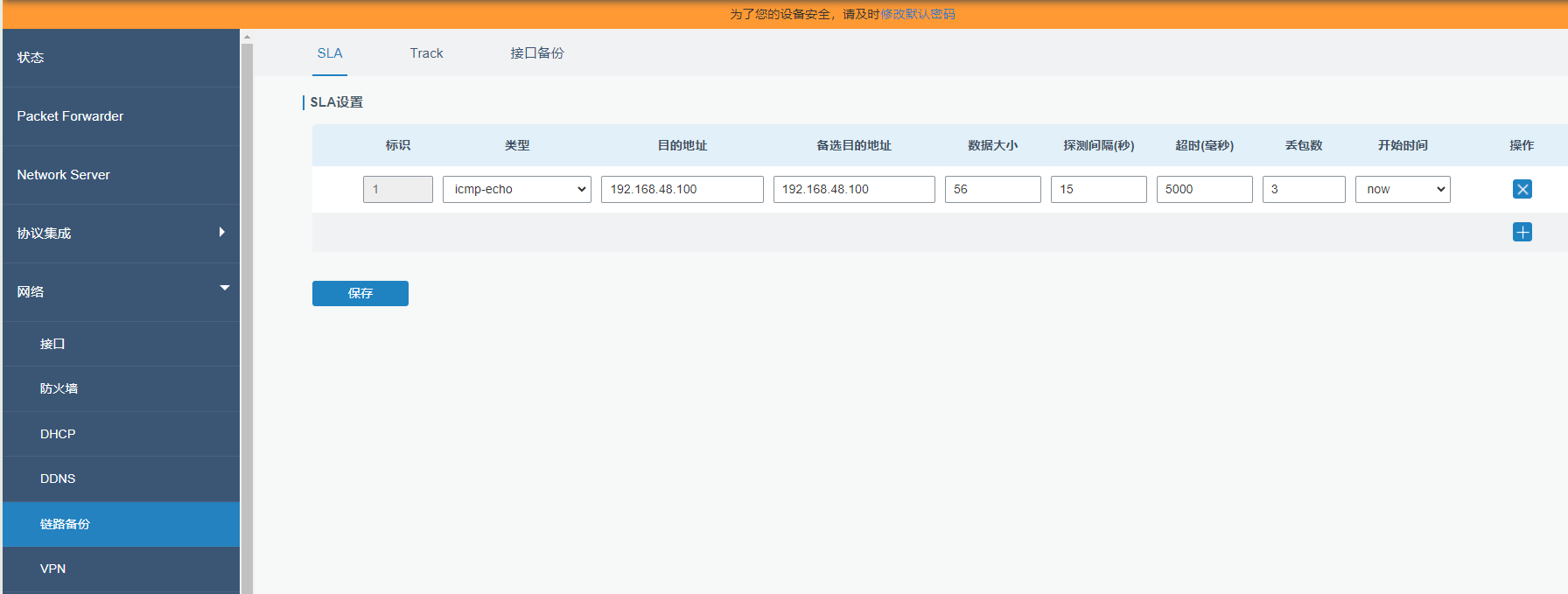

注意:如果网络只是内网环境,不能访问外网,进入“网络”->“链路备份”->“SLA”,修改目的地址与备选目的地址为可访问的内网地址 ,PING探测也用对应的内网地址测试。

1.2 Wi-Fi连接配置

注意:Wi-Fi作为客户端使用时, 无法再用无线登陆方式进入网关配置页面,AP和客户端只能二选一。因此,在进行Wi-Fi连接配置前,需要保证电脑是与网关保持有线连接,在Wi-Fi切换为客户端模式时,依旧可以通过有线连接方式登录网关配置界面。

  1. 进入“网络>接口>WLAN”页面,选择客户端模式。

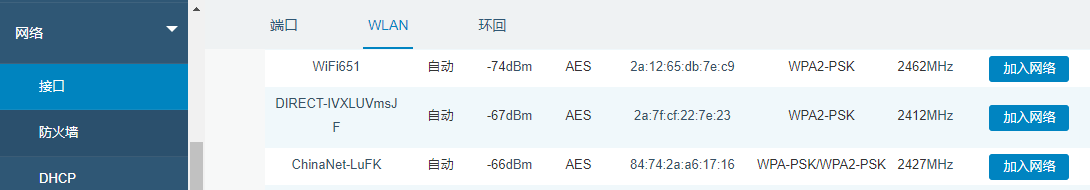

  2. 点击“扫描”搜索Wi-Fi接入点,选择可以上网的接入点,点击“加入网络”。

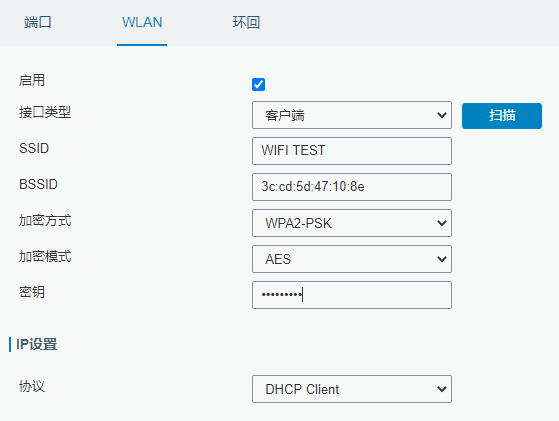

  1. 输入正确的Wi-Fi密码(密钥)。

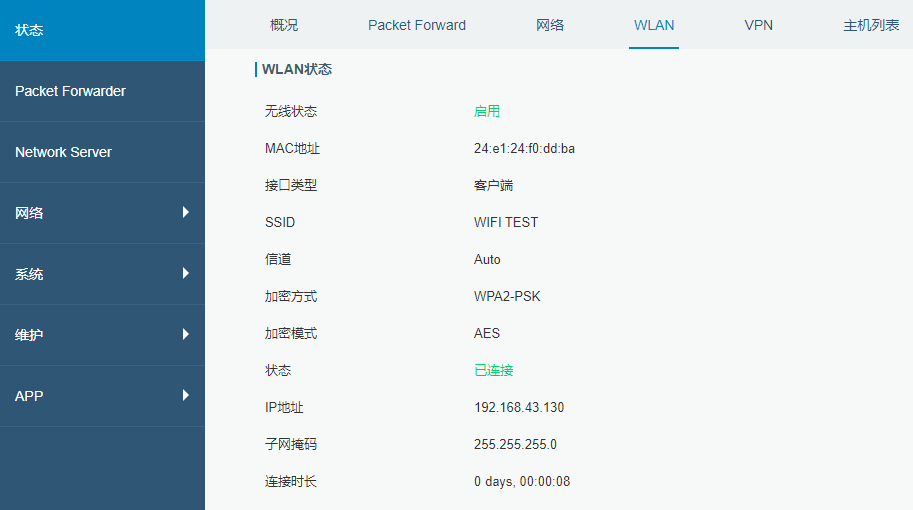

  1. 在“状态>WLAN”中查看Wi-Fi连接状态。状态显示“已连接”说明已成功连接到Wi-Fi接入点,可以上网。

  1. 在“维护>工具>PING探测”输入一个外网地址,若网关可以ping通外网则说明网关网络正常。

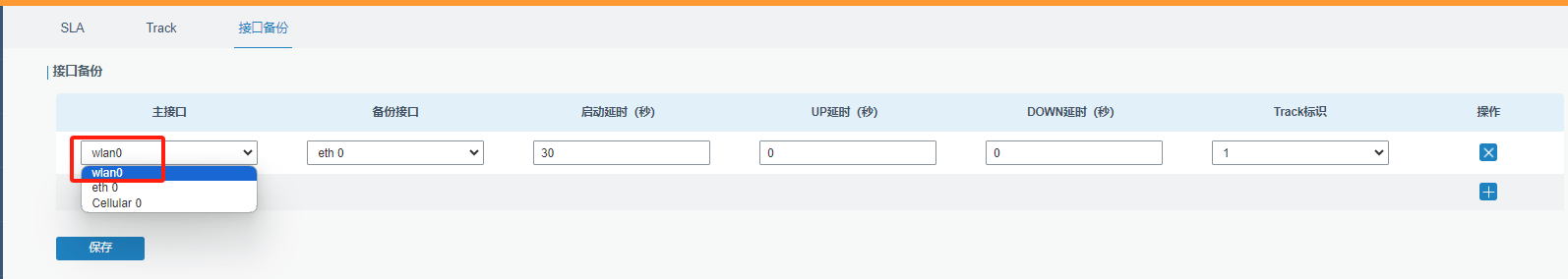

注意:配置好网关网络后,请在“网络>链路备份>接口备份”将对应的WLAN0网络接口配置为主接口

1.3 蜂窝连接配置(蜂窝版本)

1.3.1 普通流量卡接入

在SIM卡插入后,请参考以下详细操作:

  1. 进入“网络>接口>蜂窝网络”->“蜂窝设置”配置蜂窝网络信息。
  2. 确认蜂窝设置已勾选启用(默认启用)。
  3. 其他参考保持默认即可,有改参数需点击“保存”和“应用”使配置生效。

4.进入“状态>蜂窝”查看蜂窝连接状态。网络状态显示“Connected”则说明成功拨号上网。还可以选择查看LTE指示灯状态,若保持绿色常亮状态说明SIM卡成功拨号上网。

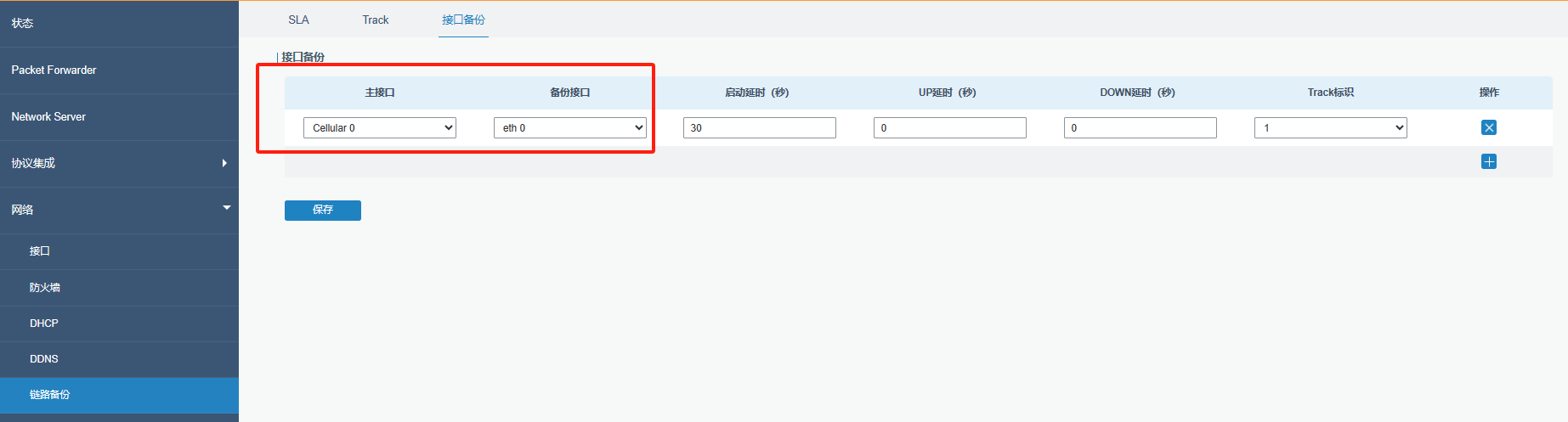

5.在“网络”->“链路备份”->“接口备份”把主接口改为Cellular0,备份接口改为eth0后保存&应用。

  1. 在“维护>工具>PING探测”输入一个外网地址,若网关可以ping通外网则说明网关网络正常。

1.3.2 专网卡接入

在SIM卡插入后,请参考以下详细操作:

  1. 进入“网络>接口>蜂窝网络”->“蜂窝设置”配置蜂窝网络信息。
  2. 确认蜂窝设置已勾选启用(默认启用)。
  3. 网络类型选择“自动”。
  4. 接入点填入与SIM卡对应的接入点信息(APN), 用户名&密码(可选)。
  5. 修改ICMP服务器与备选ICMP服务器地址为专网卡可访问的IP地址。
  6. 点击“保存”和“应用”使配置生效。

7.在“维护>工具>PING探测”输入一个专网可以ping通的地址,若网关可以ping通外网则说明网关网络正常。
