概述

本文主要描述如何使用网关MQTT API接口对网关内置的NS功能进行远程配置管理。

准备

• 星纵物联LoRaWAN^®网关：UG56/UG65/UG67
  • UG56：56.0.0.3及以上版本
  • UG65/UG67：60.0.0.42及以上版本
• MQTT服务器
• MQTT客户端软件
• MQTT API接口文档

步骤

1. 网关连接MQTT服务器

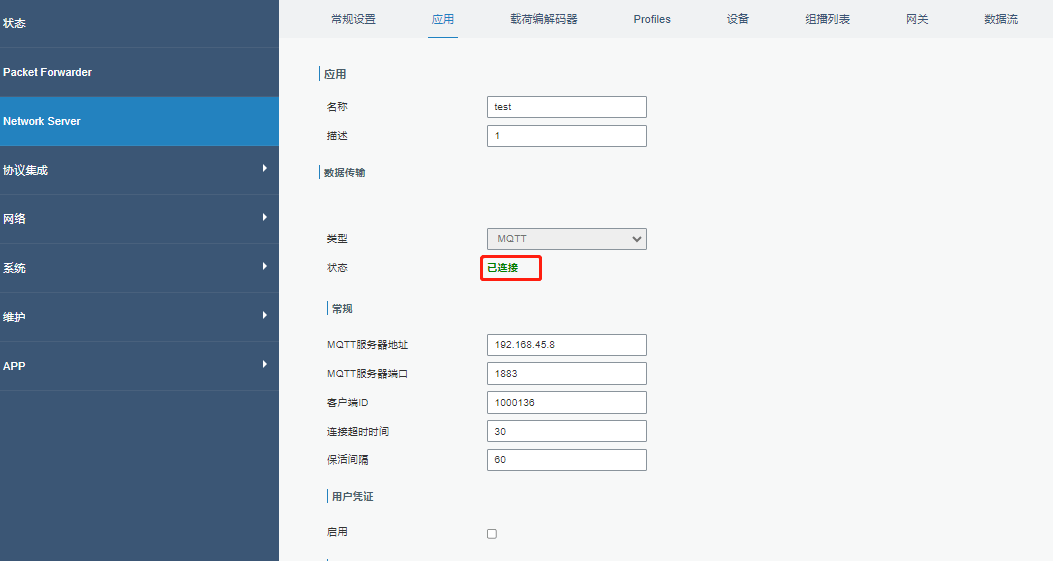

将网关成功连接到MQTT服务器中。参考星纵网关MQTT对接第三方平台

2. 网关配置MQTT API主题

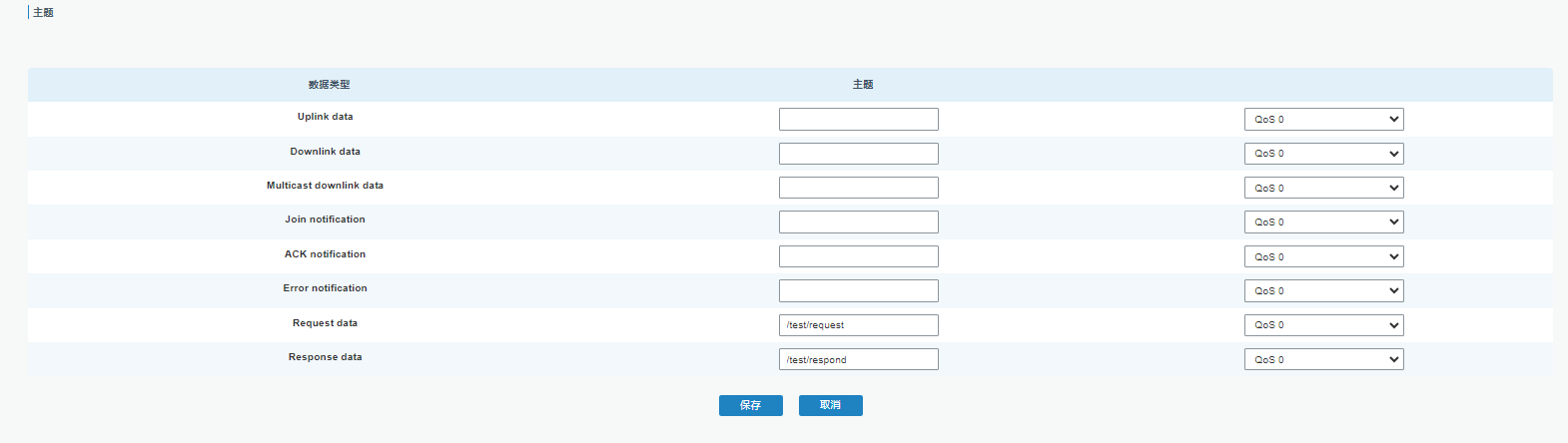

进入MQTT应用主题，Request data与Respond data是MQTT API接口远程管理的主题，可自定义主题。

• Request data：发布的主题，用于平台端发起请求，网关根据该主题接收到的推送内容进行相关配置处理。
• Respond data：订阅的主题，用于平台端接收响应订阅的主题，网关收到指令后的回复包将会以该主题进行推送。
  注意：这边的发布主题和订阅主题建议不要和Uplink data/Downlink data 主题重复。

3. MQTT客户端软件配置

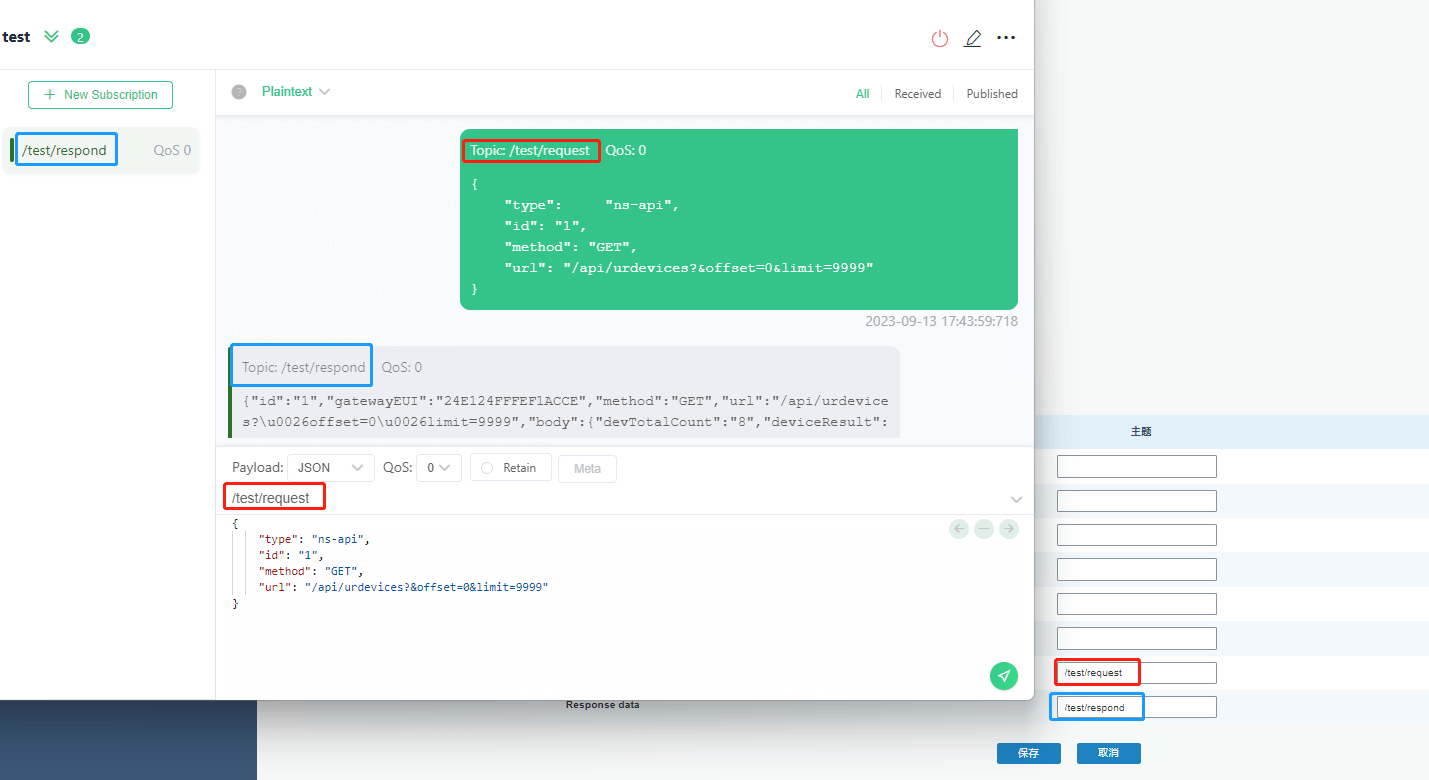

通过MQTT客户端软件（MQTT.fx或MQTTX）进行模拟测试，如下以MQTTX为例，将其连接到与网关同样MQTT服务器，且配置对应的主题，如下图：

• Request data设置：/test/request

MQTTX向Request data主题/test/request推送内容，推送成功后，网关将会通过该主题接收的内容进行配置处理。

• Respond data设置：/test/respond

网关在配置完成后会向Respond data主题/test/respond 推送回复内容，MQTTX将会通过该主题接收回复内容。

4. 配置示例

如下举例几种常用MQTT API接口进行介绍，可下载API文件了解完整的MQTT API功能。

4.1 Profile 配置示例

4.1.1 Profile增加

添加一条入网方式为OTAA，工作方式为Class C，信道8-15，名为test的profile文件。

推送内容：

{

"type": "ns-api",

"id": "1",

"method": "POST",

"url": "/api/urprofiles",

"body": {

"name": "test",

"profile": {

"factoryPresetFreqs": [],

"macVersion": "1.0.2",

"maxEIRP": 0,

"regParamsRevision": "B",

"rxDROffset1": 0,

"rxDataRate2": 0,

"rxFreq2": 505300000,

"supports32bitFCnt": true,

"supportsClassB": false,

"supportsClassC": false,

"supportsJoin": true,

"pingSlotPeriod": 0,

"pingSlotDR": 2,

"pingSlotFreq": 508300000,

"classBTimeout": 10,

"classCTimeout": 10,

"enableUplinkChannels": [8,9,10,11,12,13,14,15]

}

}

}

网关回复：

{"id":"1","gatewayEUI":"24E124FFFEF2F213","method":"POST","url":"/api/urprofiles","body":{"profileID":"4cf616c0-ee30-4686-b4a6-7ef7ed284cf7"}}

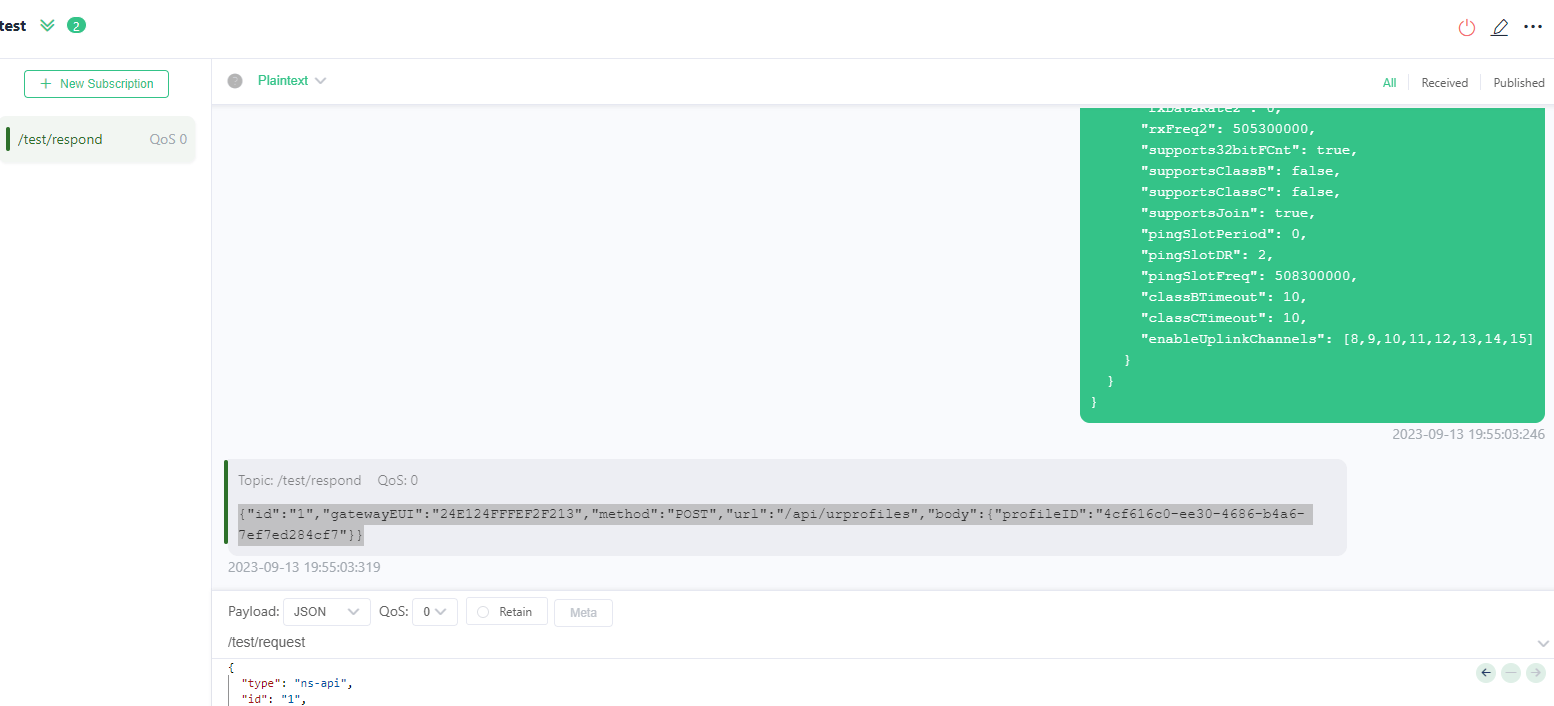

1. 在MQTTX上进行推送配置。

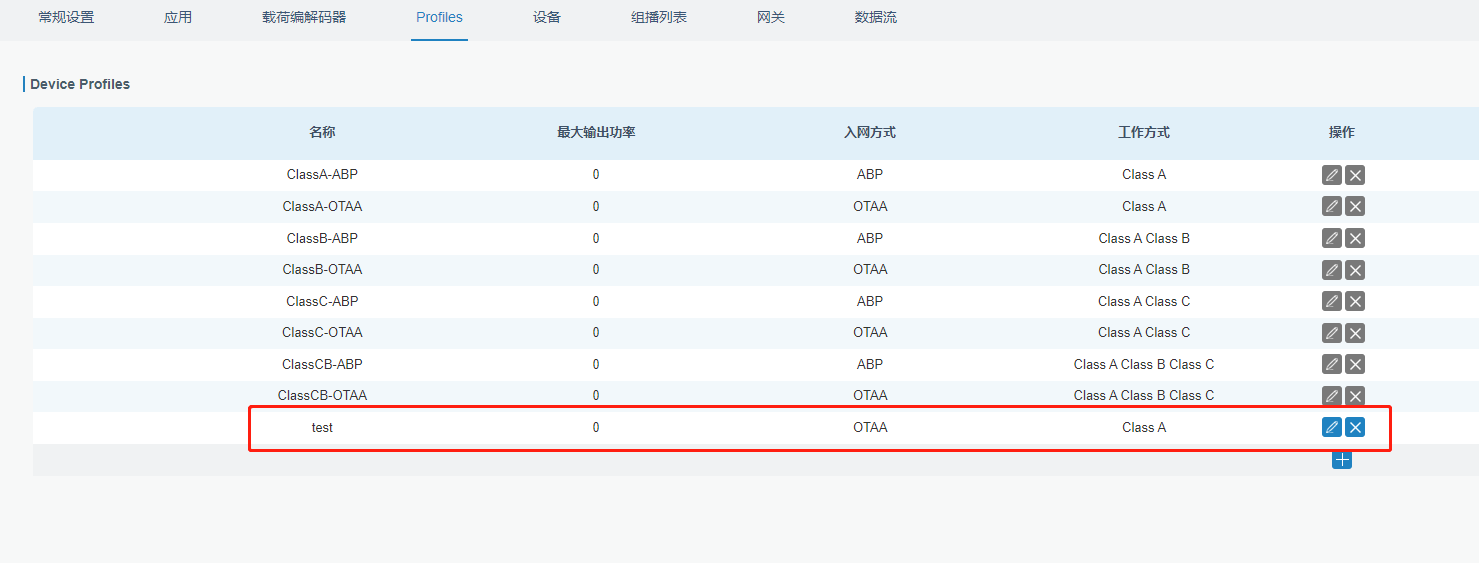

2. 网关页面成功新增该Profile配置文件。

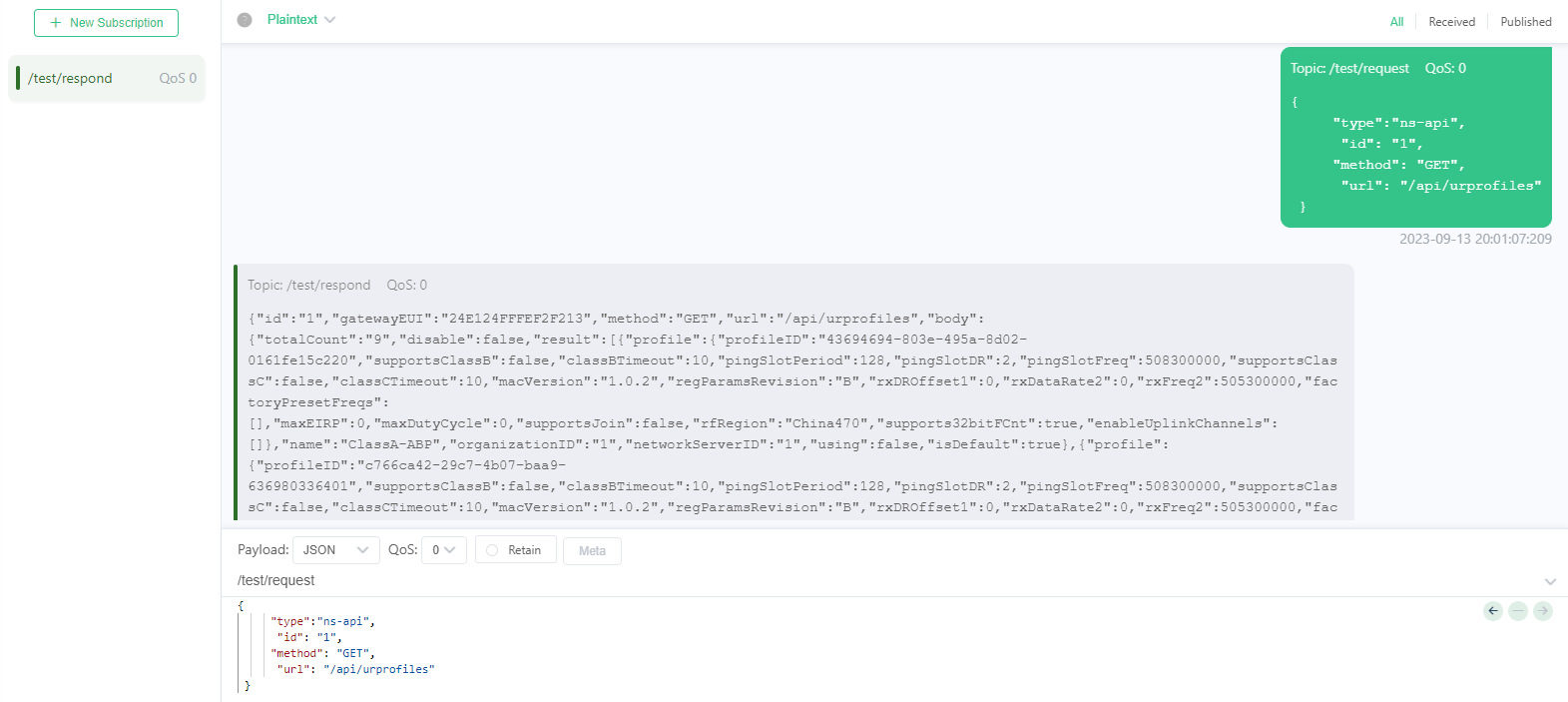

4.1.2 Profile查询

查询网关Profile配置信息。

推送内容：

{

"type":"ns-api",

"id": "1",

"method": "GET",

"url": "/api/urprofiles"

}

网关回复：

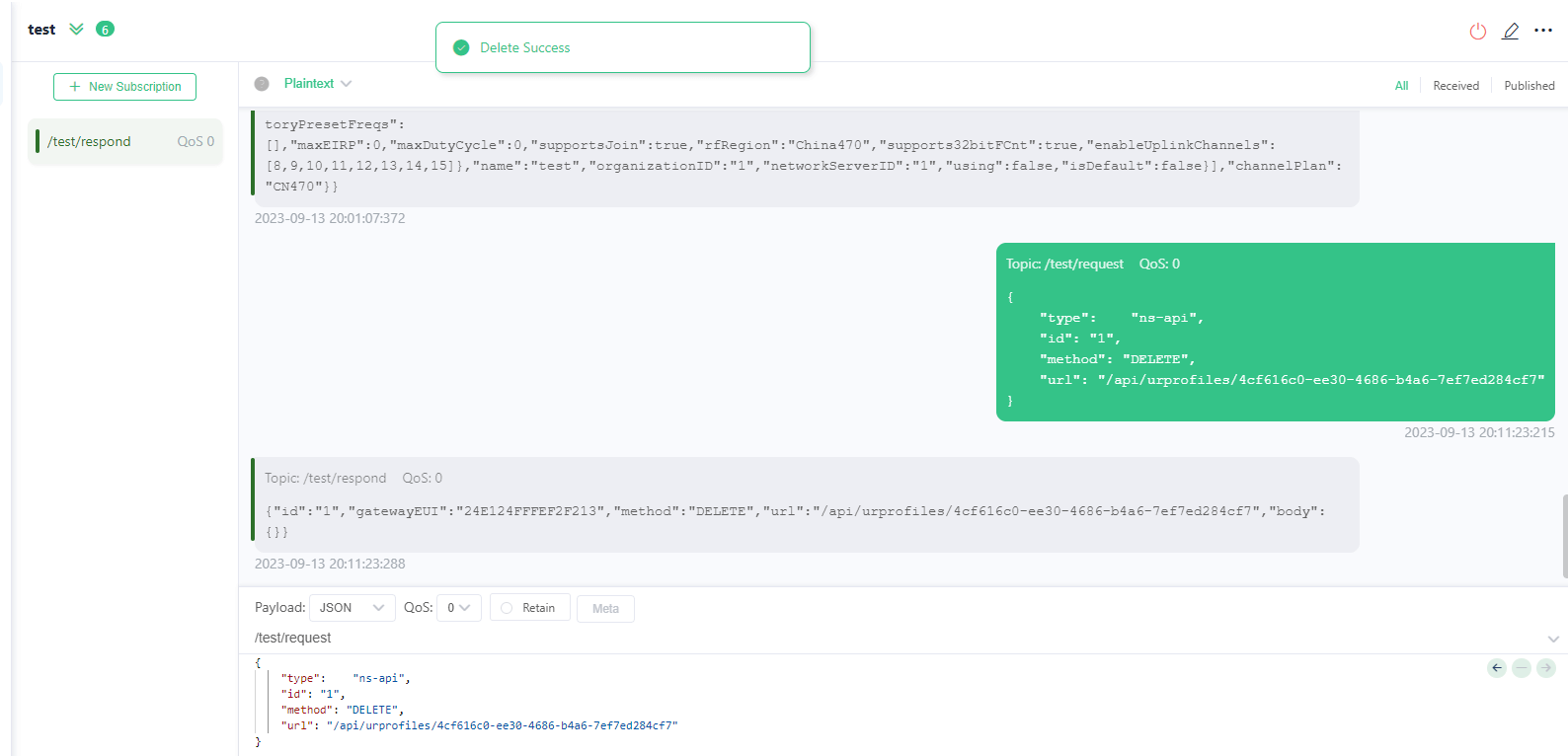

4.1.3 Profile删除

删除网关Profile配置文件。

推送内容：

{

"type": "ns-api",

"id": "1",

"method": "DELETE",

"url": "/api/urprofiles/4cf616c0-ee30-4686-b4a6-7ef7ed284cf7"

}

注意：url中profileID信息需要匹配才能删除成功。在添加或查询Profile配置后，网关会在回复包中带上“profileID”，为该Profile配置文件的唯一标识。

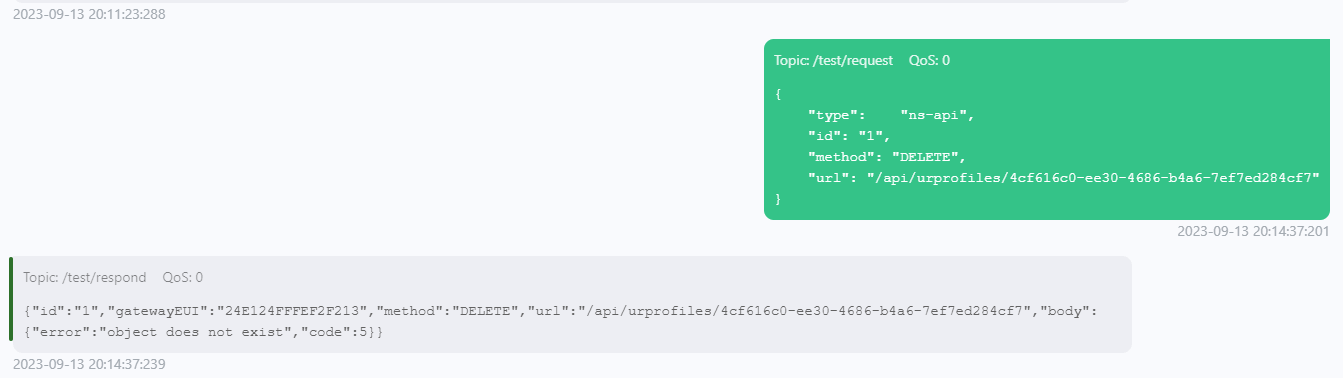

网关回复：

若回复包中含有error信息则代表删除失败。

4.2 终端节点配置示例

4.2.1 添加终端节点

添加一个入网方式为OTAA的终端节点设备。

• 设备名：testdevice
• devEUI：24E124600B252019
• Appkey：5572404c696e6b4c6f52613230313823
• profileID：ba238d8e-4cff-4455-b230-280b059740b9（参考前面步骤先添加一个OTAA入网方式的Profile文件）

推送内容：

{

"type":"ns-api",

"id":"1",

"method":"POST",

"url":"/api/urdevices",

"body":{

"name":"testdevice",

"devEUI":"24E124600B252019",

"description":"12345678",

"fPort":1,

"skipFCntCheck":true,

"profileID":"ba238d8e-4cff-4455-b230-280b059740b9",

"appKey":"5572404c696e6b4c6f52613230313823",

"applicationID":"1"

}

}

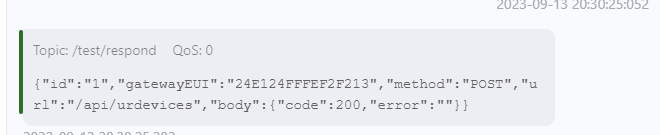

网关回复：

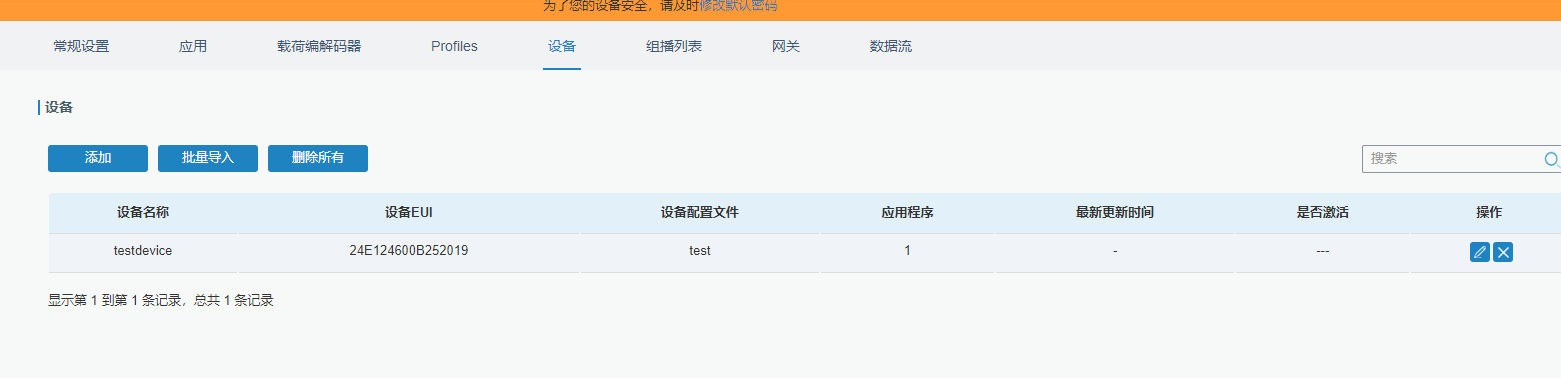

网关页面上看到设备成功添加。

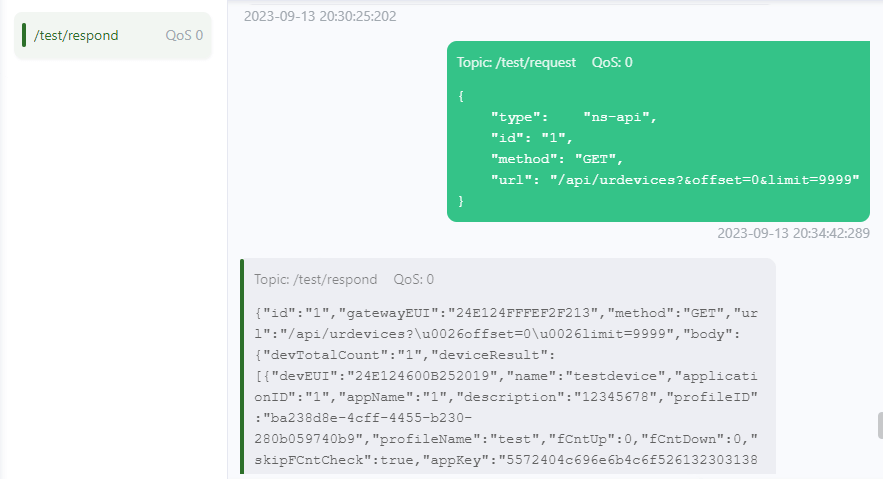

4.2.2 设备查询

查询网关所有已添加设备的信息。

推送内容：

{

"type": "ns-api",

"id": "1",

"method": "GET",

"url": "/api/urdevices?&offset=0&limit=9999"

}

网关回复：

4.2.3 设备修改

修改4.2.1中创建devEUI为24E124600B252019的设备的appKey。

推送内容：

{

"type": "ns-api",

"id": "1",

"method": "PUT",

"url": "/api/urdevices/24E124600B252019",

"body": {

"name":"testdevice",

"applicationID":"1",

"description":"12345678",

"profileID":"ba238d8e-4cff-4455-b230-280b059740b9",

"fCntUp":0,

"fCntDown":0,

"skipFCntCheck":false,

"appKey":"66666666666666666666666666666666",

"devAddr":"",

"appSKey":"",

"nwkSKey":"",

"mbMode":"",

"mbFramePort":0,

"mbTcpPort":0,

"fPort":1

}

}

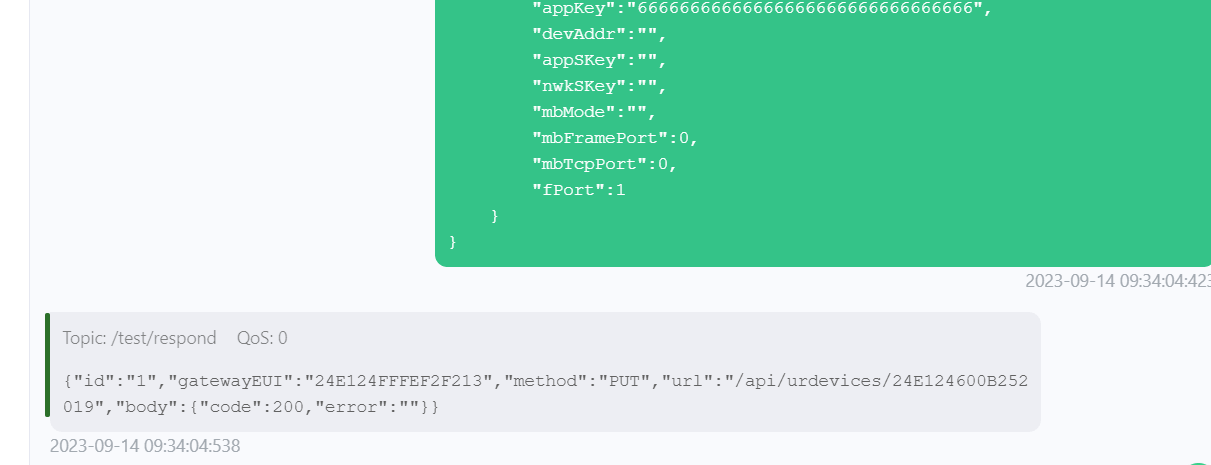

网关回复：

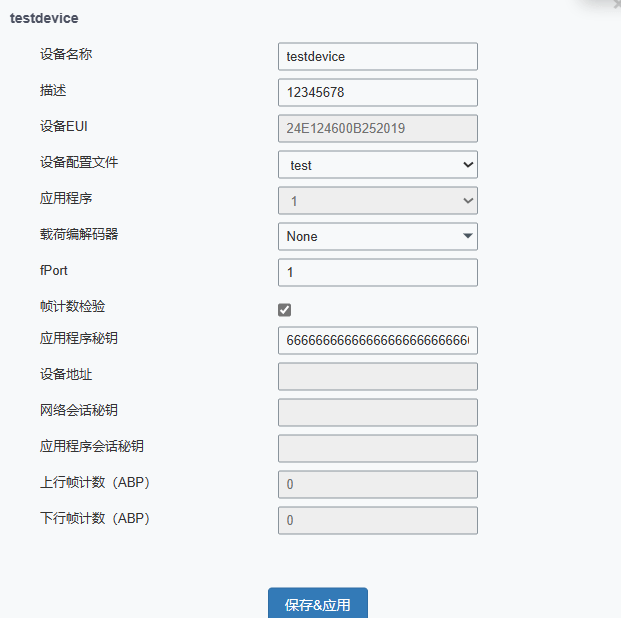

网关页面上可以看到设备appKey已成功修改。

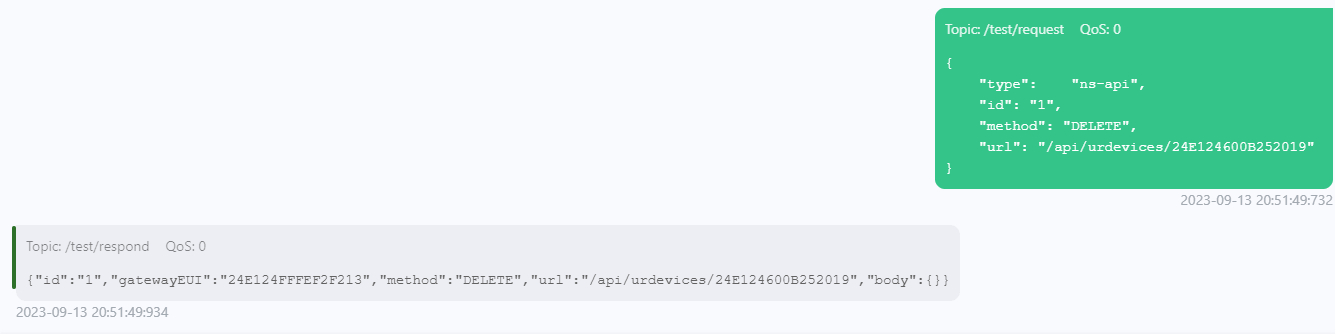

4.2.4 设备删除

删除devEUI为24E124600B252019的设备。

推送内容：

{

"type": "ns-api",

"id": "1",

"method": "DELETE",

"url": "/api/urdevices/24E124600B252019"

}

网关回复：

4.3组播接口示例

4.3.1 添加组播

推送内容：

{
"type":"ns-api",
"id":"1",
"method":"POST",
"url":"/api/multicast-groups",
"body":{
"multicastGroup":{
"mcAddr":"11111111",
"name":"group1",
"mcNwkSKey":"5572404c696e6b4c6f52613230313823",
"mcAppSKey":"5572404c696e6b4c6f52613230313823",
"groupType":"CLASS_C",
"fCnt":0,
"dr":0,
"pingSlotPeriod":128,
"frequency":505300000,
"applicationID" :"2"
}
}
}

网关回复：
{
"id":"1",
"method":"POST",
"url":"/api/multicast-groups",
"body":{
"id":"03881b5e-9af0-4a38-860c-bdc25347f739" //成功返回multicastGroupID，失败详细见通用返回值对照表
}
}

4.3.2添加设备到组播

推送内容：

{

"type":"ns-api",
"id":"1",
"method":"POST",
"url":"/api/multicast-groups/03881b5e-9af0-4a38-860c-bdc25347f739/devices",
"body":{ "devEUIs": } }

网关回复：

{
"id":"1",
"method":"POST",
"url":"/api/multicast-groups/03881b5e-9af0-4a38-860c-bdc25347f739/devices",
"body": { //body为空时表示添加成功 } }

4.3.3删除

推送内容：
{
"type": "ns-api",
"id": "1",
"method": "DELETE",
"url": "/api/multicast-groups/8cc84500-9587-4256-bd7e-4f265c56f8ee"
}

网关回复：
{
"id":"1",
"method":"DELETE",
"url":"/api/multicast-groups/8cc84500-9587-4256-bd7e-4f265c56f8ee",
"body":{
"code": , //body为空时表示删除成功，失败会返回code和error
"error":""
}
}

4.3.4删除组播上的设备

推送内容：

{
"type": "ns-api",
"id": "1",
"method": "POST",
"url": "/api/multicast-groups/0663aff7-3223-4874-ad6a-b306c63a38e7/deletedevices",
"body":{
"devEUIs":[
"24E124136A456467"
] }
}

网关回复：
{
"id":"1",
"method":"POST",
"url":"/api/multicast-groups/0663aff7-3223-4874-ad6a-b306c63a38e7/deletedevices",
"body":{
"code": , //body为空时表示删除成功，失败会返回code和error
"error":""
}
}

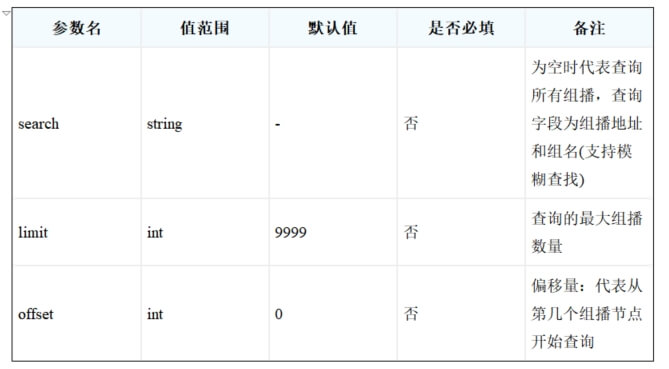

4.3.5查询

1.查询网关下所有组播信息

{
"type": "ns-api",
"id": "1",
"method": "GET",
"url": "/api/multicast-groups?search=&order=asc&offset=0&limit=9999"
}

2.查询网关某个组播信息
{
"type": "ns-api",
"id": "2",
"method": "GET",
"url": "/api/multicast-groups?search=group1&offset=0&limit=9999"
}

网关回复：

{
"id":"1",
"method":"GET",
"url":"/api/multicast-groups?search=&order=asc&offset=0&limit=9999",
"body":{
"totalCount":"1",
"result":[
{
"id":"0663aff7-3223-4874-ad6a-b306c63a38e7",
"name":"group1",
"mcAddr":"11111111",
"mcNwkSKey":"5572404c696e6b4c6f52613230313823",
"mcAppSKey":"5572404c696e6b4c6f52613230313823",
"fCnt":0,
"groupType":"CLASS_C",
"dr":0,
"frequency":505300000,
"pingSlotPeriod":128,
"createdAt":"2023-02-02 01:18:10",
"updatedAt":"2023-02-02 01:27:10",
"applicationID": "2",
"applicationName": "gym",
"devices":[
{
"devEUI":"24E124136A456467",
"name":"em300-470",
"applicationID":"1",
"description":"em300",
"deviceProfileID":"940dcdbe-8d5b-4a1e-b7c6-4e5437162015",
"deviceProfileName":"ClassA-OTAA",
"deviceStatusBattery":0,
"deviceStatusMargin":0,
"lastSeenAt":""
}
] }
] }
}

4.3.6修改

若使用修改接口需要填充所有参数，请先调用查询接口获取当前数据在对需要修改的参数进行修改，以保证修改的准确性。

推送内容：

{
"type":"ns-api",
"id":"1",
"method":"PUT",
"url":"/api/multicast-groups/0663aff7-3223-4874-ad6a-b306c63a38e7",
"body":{
"multicastGroup":{
"name":"group2",
"mcAddr":"11111111",
"mcNwkSKey":"5572404c696e6b4c6f52613230313823",
"mcAppSKey":"5572404c696e6b4c6f52613230313823",
"fCnt":0,
"groupType":"CLASS_C",
"dr":0,
"frequency":505300000,
"pingSlotPeriod":128
}
}
}

网关回复：
{
"id":"1",
"method":"PUT",
"url":"/api/multicast-groups/0663aff7-3223-4874-ad6a-b306c63a38e7",
"body":{ //成功返回为空，失败会返回code和error详细信息见通用返回值对照表
}
}
