概述

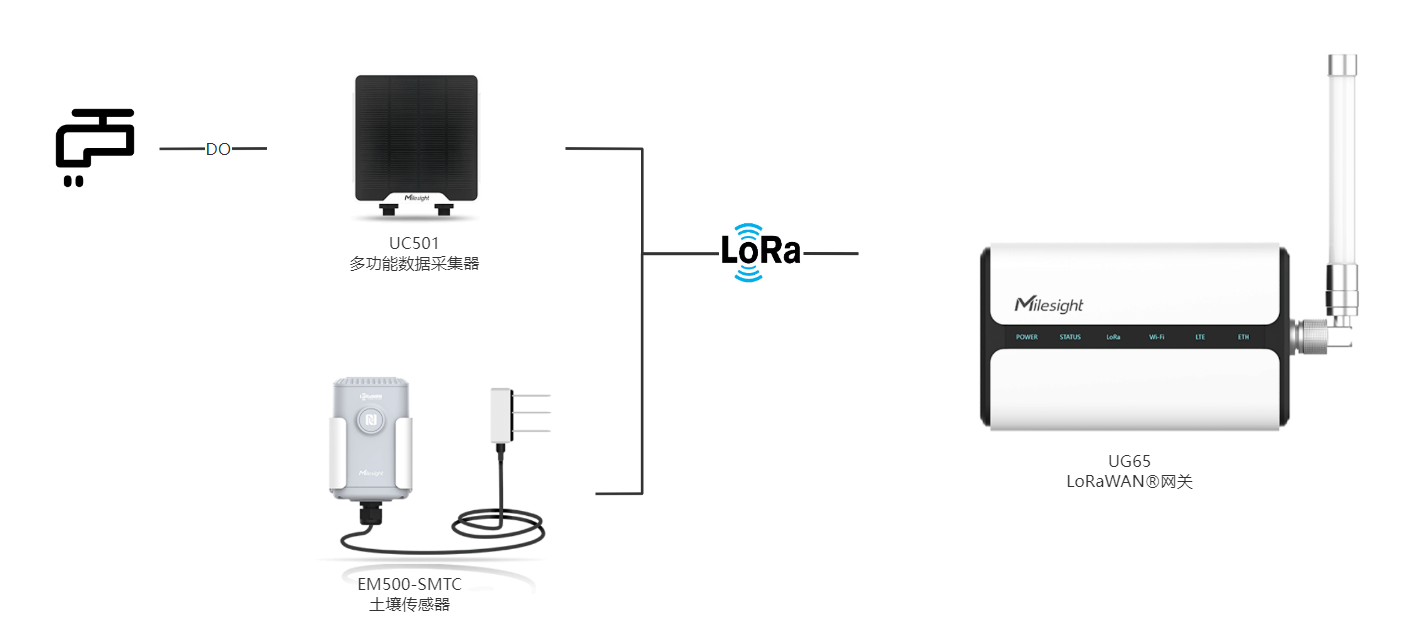

星纵物联LoRaWAN^®网关内置Node-RED，可以帮助用户轻松模拟和设置相关解决方案。本指南我们将使用网关内嵌的Node-RED功能改变UC501的数字输出状态，使灌溉设备根据EM500-SMTC检测到的土壤湿度进行信号输出。

准备

• 星纵物联LoRaWAN^®网关
• 星纵物联LoRaWAN^®传感器和控制器

步骤

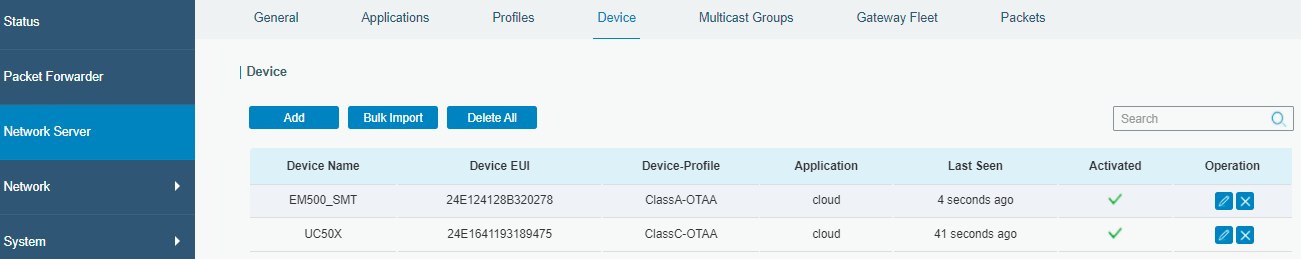

1. 在网关嵌入式网络服务器（NS）中添加并激活 EM500-SMTC 和 UC501。（可参考“网关内置NS添加节点设备”）

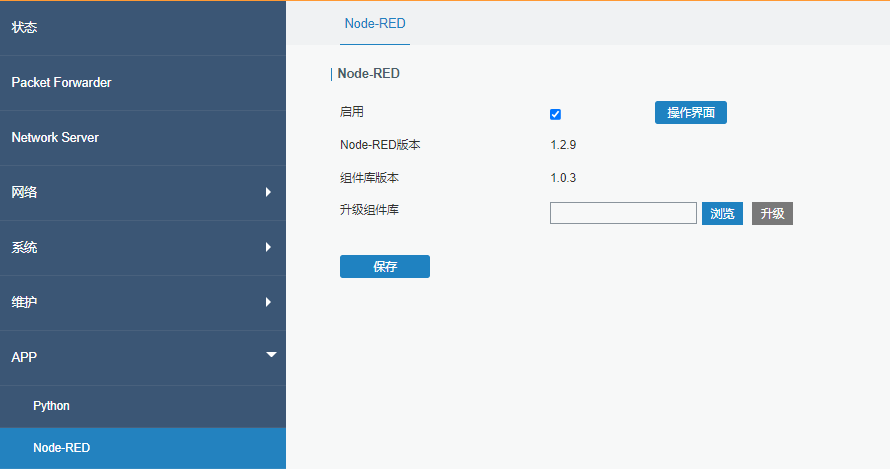

2. 进入网关“App > Node-RED”页面启用Node-RED后点击保存。

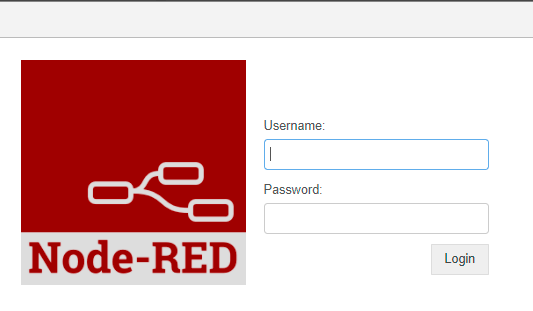

点击操作界面，输入网关账号密码，即可进入Node-RED操作界面。

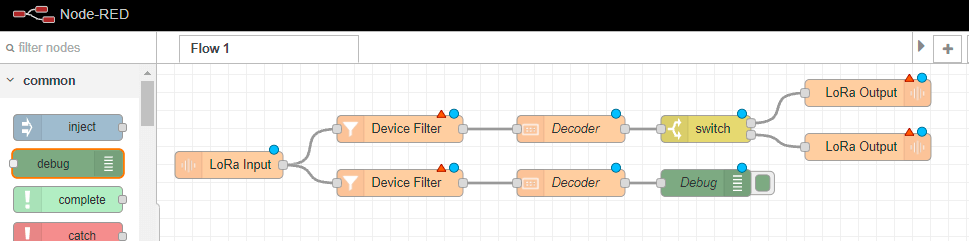

3. 将所有模块添加到 Flow 接口。

1）LoRa Input： 从网络服务器中的传感器获取所有上行链路消息。

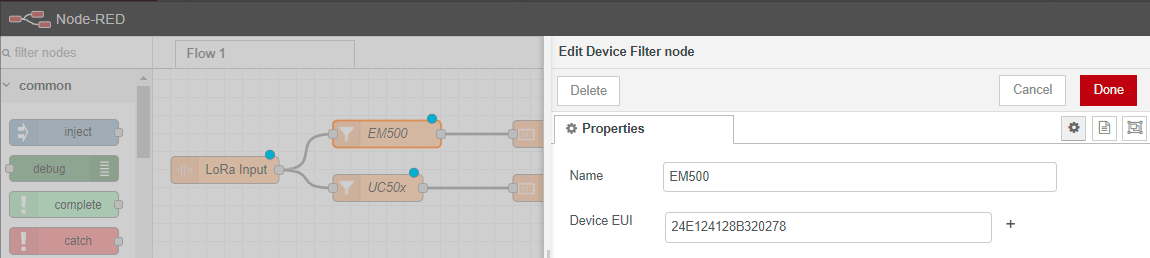

2）Device Filter： 通过Device EUI过滤设备。在这里，我们将其配置为通过设备 EUI 过滤，筛选出EM500-SMTC 和 UC501。

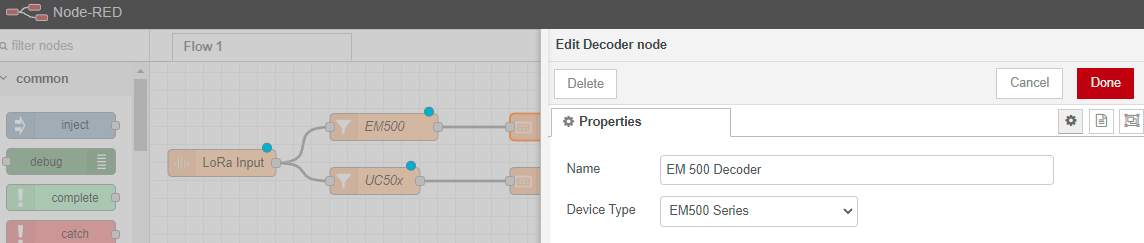

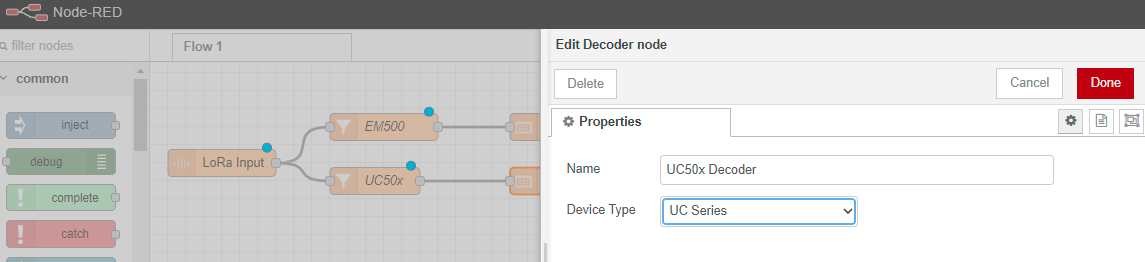

3）解码器（Decoder）： 内嵌星纵物联LoRaWAN^®终端设备解码器代码，选择型号直接使用。在这里选择EM500-SMTC和UC501对应的解码器。

4）开关（Switch）：用来设置判断条件（If…）。当满足土壤湿度≤60%条件和当土壤湿度＞60%时。

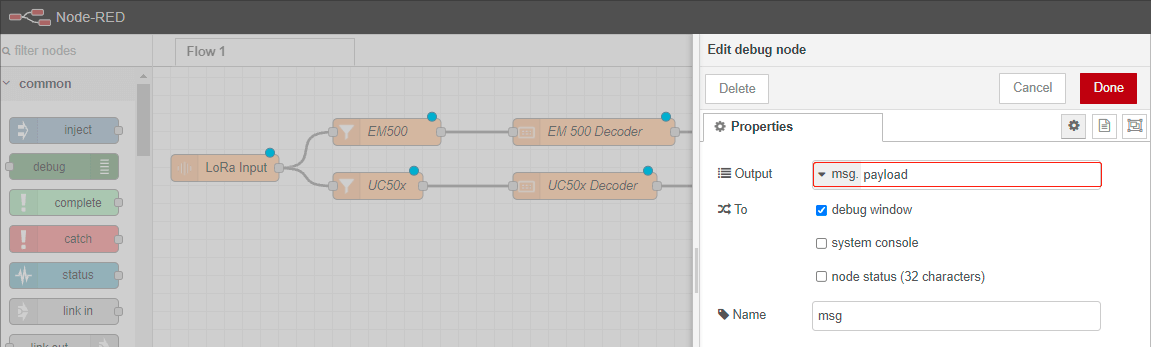

5) 调试（Debug）： 在调试侧栏选项卡和可选的运行时日志中显示选定的消息属性。这里，我们用它来查看UC501和EM500-SMTC的上行包内容，默认保持Output为payload 。

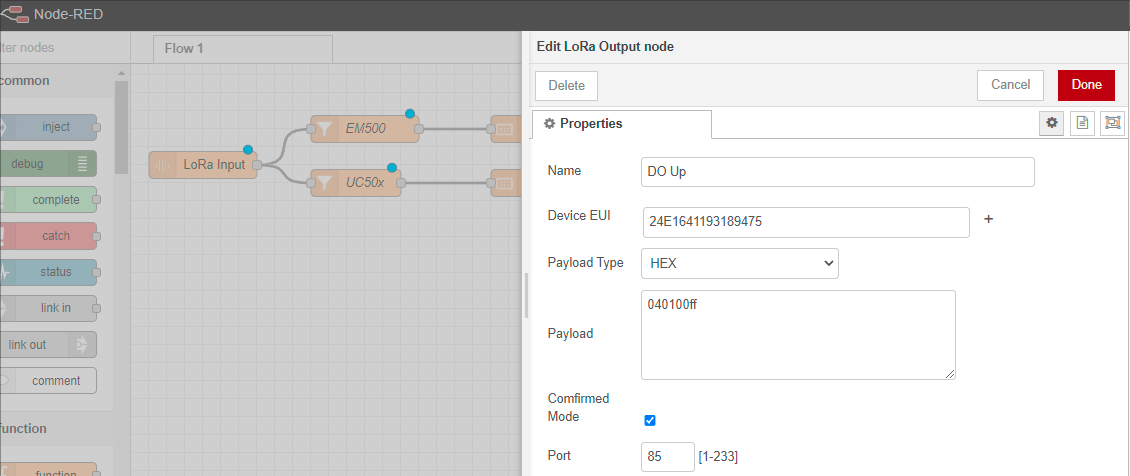

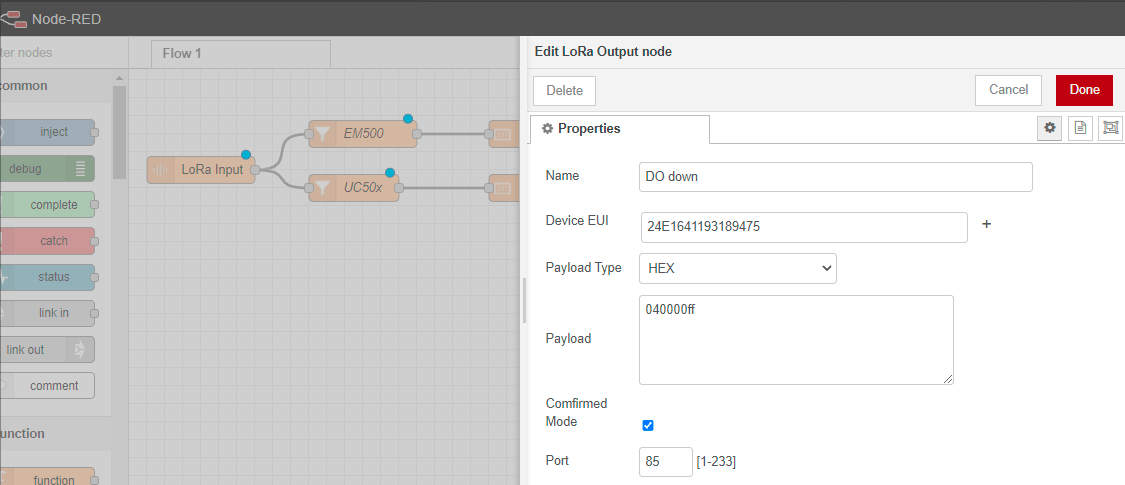

6）LoRa Output： 发送下行命令给其他设备。在这里，我们将发送两种类型的下行命令来更改 UC501的 DO 状态。

• • 当 EM500-SMTC的土壤湿度小于 60% 时，将 DO 更改为UP 状态。
  • 当 EM500-SMTC的土壤湿度值大于 60% 时，将 DO 恢复为 Low 状态。

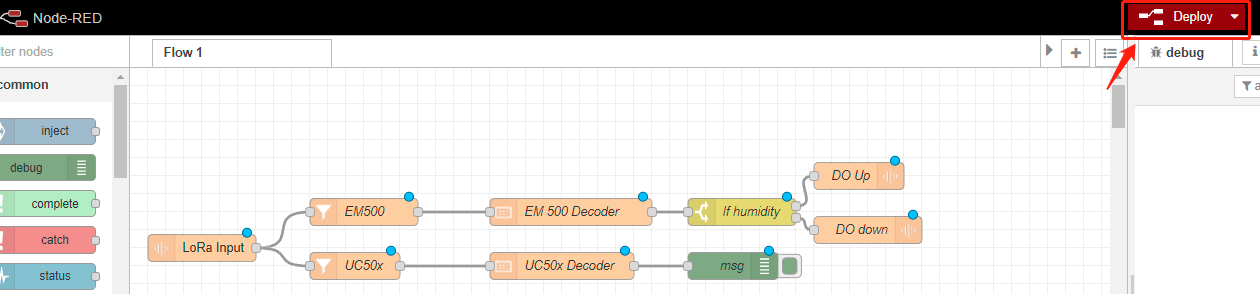

4. 单击部署，以保存并应用所有配置。

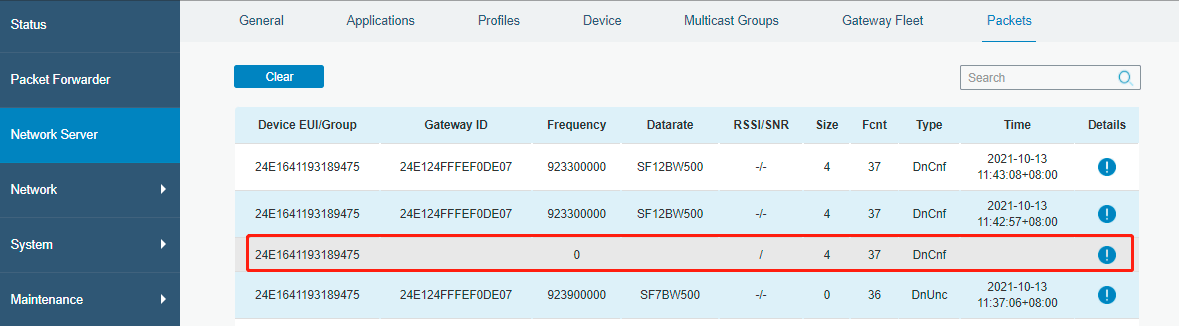

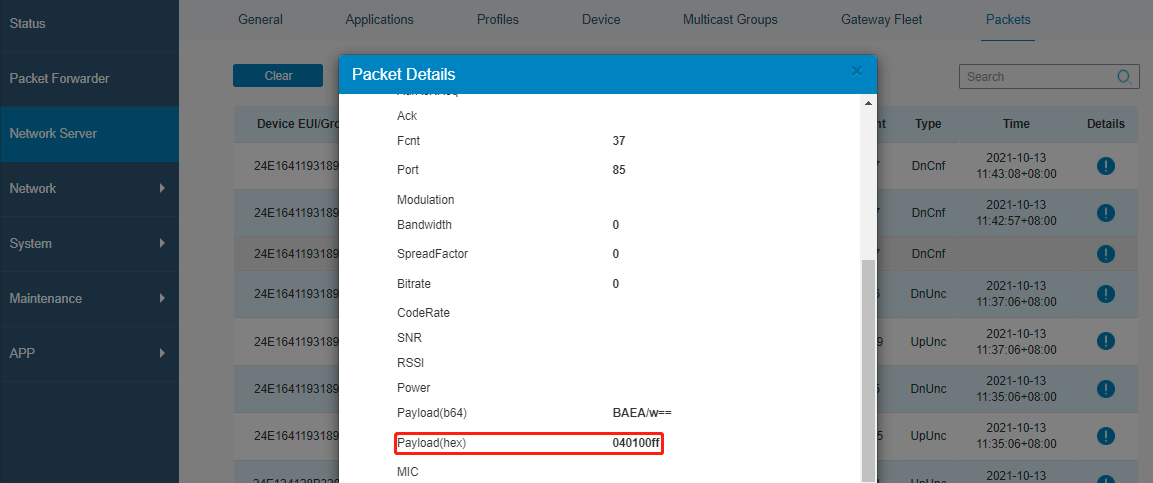

5. 当湿度值低于 60% 时，转到网关网络服务器 > 数据包页面，我们将看到有下行消息到 UC501，将输出端口状态更改为高。

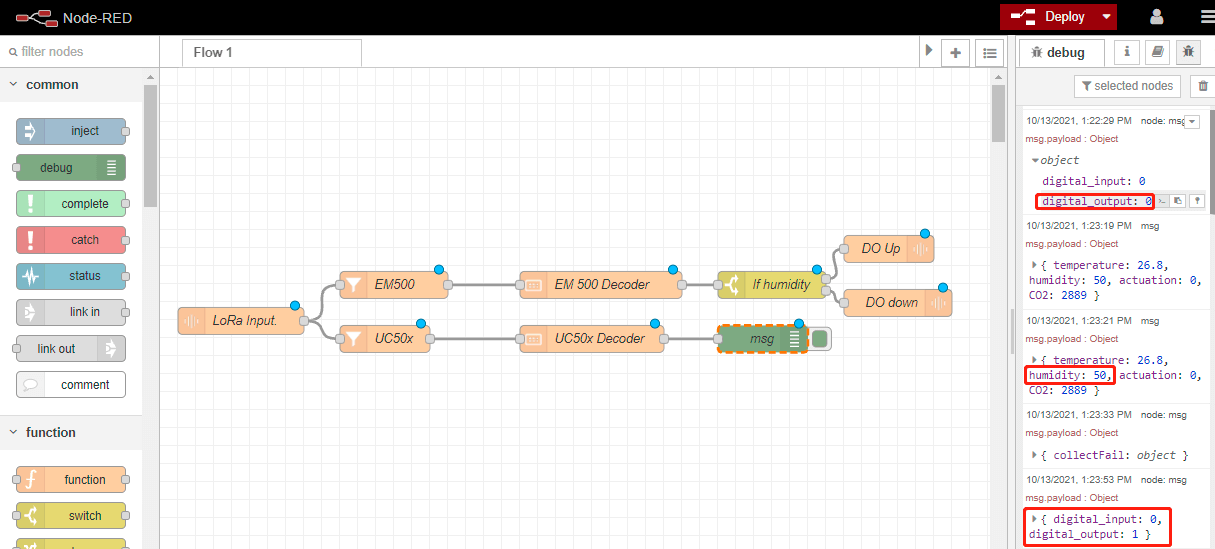

6. 收到ACK命令后，我们再次检查MSG模块，点击Debug message图标，我们会看到UC501的数字输出变为高电平状态。



FAQ

问题：当我使用第三方传感器时，如何将解码器代码添加到网关Embedded Node-RED？

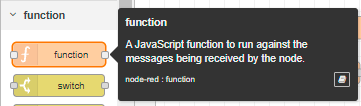

回答：请添加功能模块自行开发解码器代码。
