概述

为实现LoRaWAN®终端节点与网关的正常通信,需确保两者的频率配置一致。本文介绍如何修改星纵物联LoRaWAN®网关的通信频率。

准备

  • 星纵物联LoRaWAN®网关

步骤

星纵物联LoRaWAN®网关可以作为包转发功能Packet Forwarder,也可以作为网络服务器Network Server。两者均有频率设置,请在修改网关频率时一同修改。

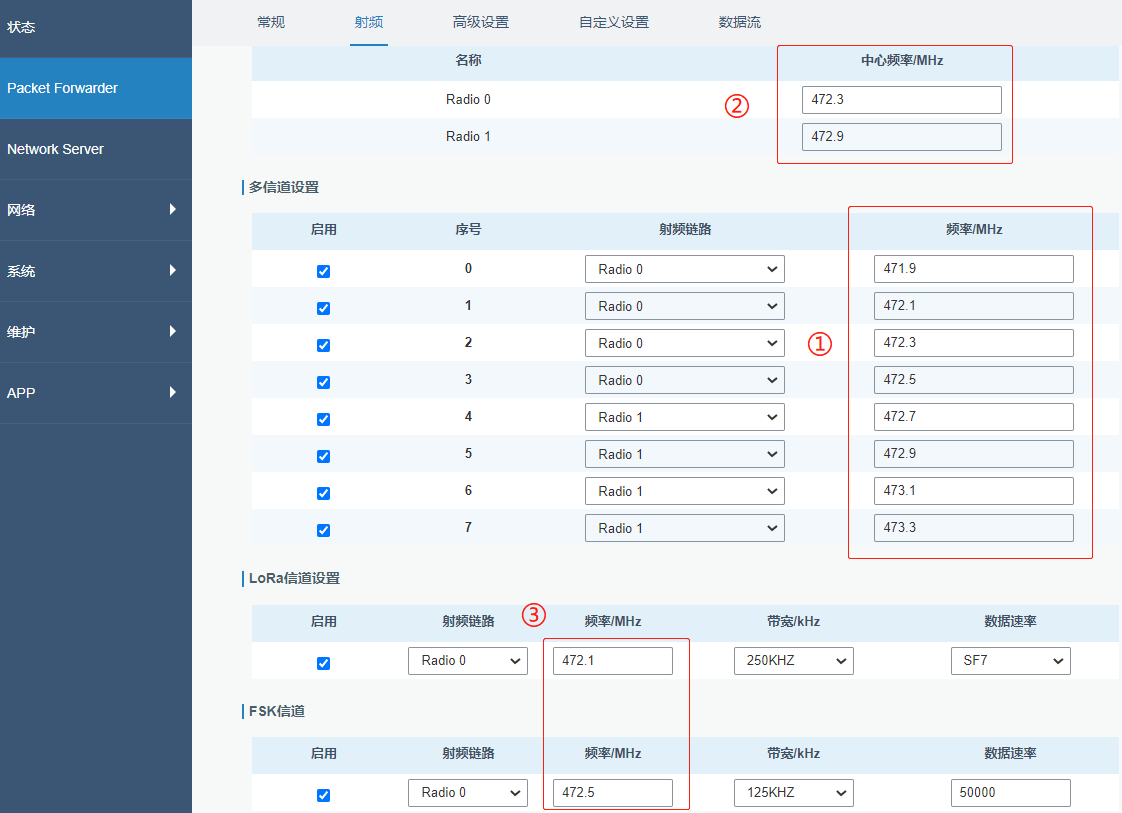

1. Packet Forwarder频率修改

进入“Packet Forwarder>射频”页面,配置频率与中心频率,修改完后点击“保存&应用”。

  • 频率:配置8个网关接收频点(与节点上行频点保持一致),参考CN470-510MHz上下行频率/通道对照表
  • 中心频率:配置Radio 0和Radio 1的中心频率。如何选定中心频率,只要看中心频率±0.4625是不是可以覆盖住所配置的频率。Radio 0的中心频率可设置为多信道设置里序号为1或2的频率,Radio 1的中心频率可设置为多信道设置里序号为5或6的频率。
  • LoRa®信道设置 & FSK信道:随意填写一个Radio 0的频率即可。

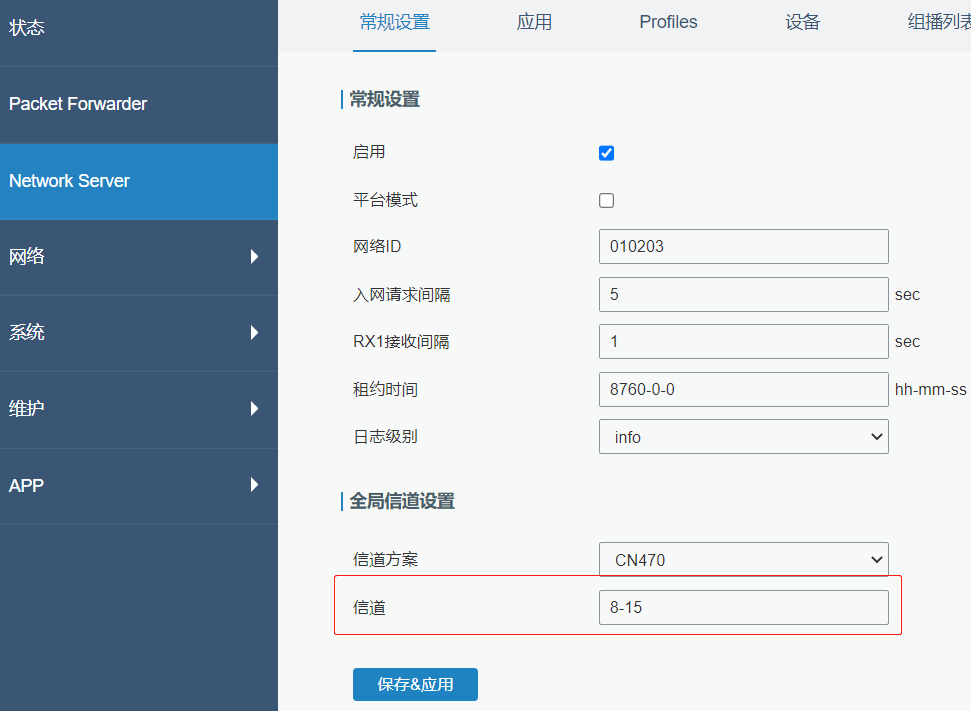

2. Network Server信道配置

进入“Network Server>常规设置”配置信道,完成修改后,点击保存&应用。

3. CN470-510MHz上下行频率/通道对照表

通道 上行频率 Radio 0 Radio1
0-7 序号0-3:470.3 470.5 470.7 470.9

序号4-7:471.1 471.3 471.5 471.7

470.7 471.3
8-15 序号0-3:471.9 472.1 472.3 472.5

序号4-7:472.7 472.9 473.1 473.3

472.3 472.9
16-23 序号0-3:473.5 473.7 473.9 474.1

序号4-7:474.3 474.5 474.7 474.9

473.9 474.5
24-31 序号0-3:475.1 475.3 475.5 475.7

序号4-7:475.9 476.1 476.3 476.5

475.5 476.1
32-39 序号0-3:476.7 476.9 477.1 477.3

序号4-7:477.5 477.7 477.9 478.1

477.1 477.7
40-47 序号0-3:478.3 478.5 478.7 478.9

序号4-7:479.1 479.3 479.5 479.7

478.7 479.3
48-55 序号0-3:479.9 480.1 480.3 480.5

序号4-7:480.7 480.9 481.1 481.3

480.3 480.9
56-63 序号0-3:481.5 481.7 481.9 482.1

序号4-7:482.3 482.5 482.7 482.9

481.9 482.5
64-71 序号0-3:483.1 483.3 483.5 483.7

序号4-7:483.9 484.1 484.3 484.5

483.5 484.1
71-79 序号0-3:484.7 484.9 485.1 485.3

序号4-7:485.5 485.7 485.9 486.1

485.1 485.7
80-87 序号0-3:486.3 486.5 486.7 486.9

序号4-7:487.1 487.3 487.5 487.7

486.7 487.3
88-95 序号0-3:487.9 488.1 488.3 488.5

序号4-7:488.7 488.9 489.1 489.3

488.3 488.9
