概述

本文主要描述星纵物联LoRaWAN^®网关如何对接阿里云微消息队列MQTT版以及网关端进行数据上报下发整体测试。

准备

• 星纵物联LoRaWAN^®网关
• LoRaWAN^®终端节点

步骤

1. MQTT客户端连接微消息流程

1.1 开通阿里云MQTT微队列功能

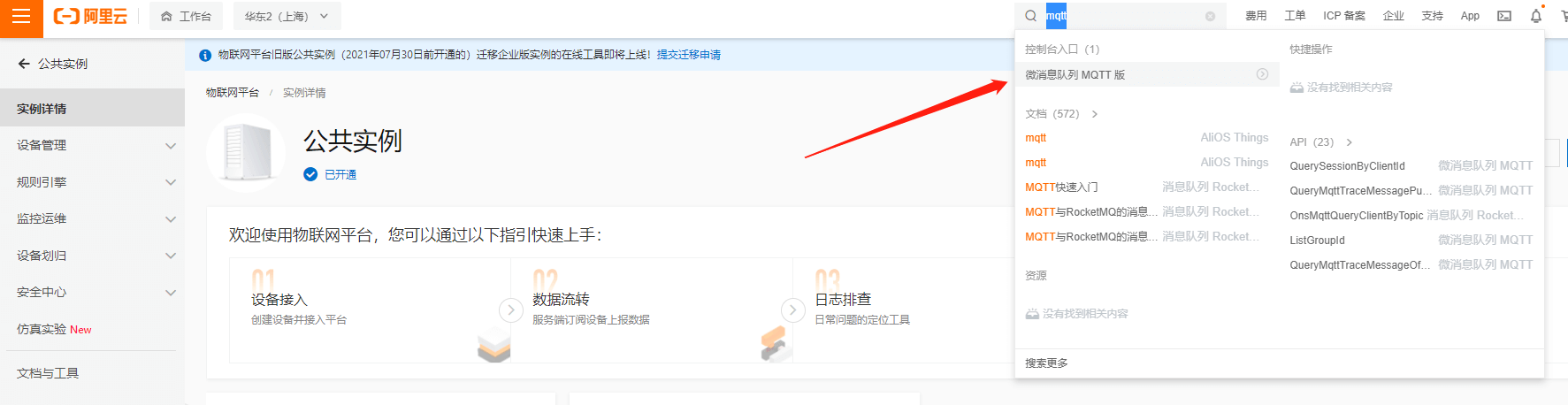

1. 在控制台搜索对应内容可搜索到微消息队列的控制台入口。

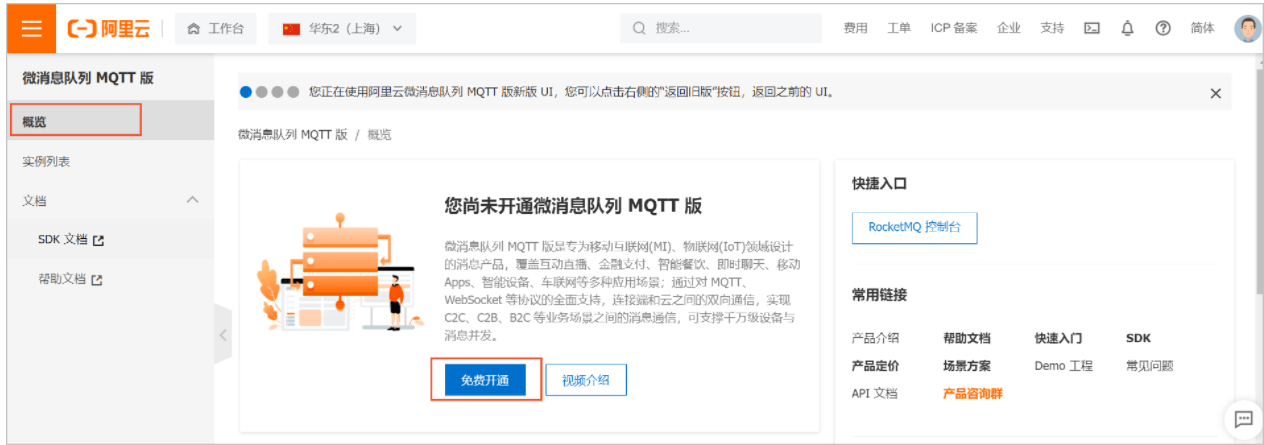

2. 如果您是第一使用，需要进行开通，并创建实例。

1.2 创建Group与Topic

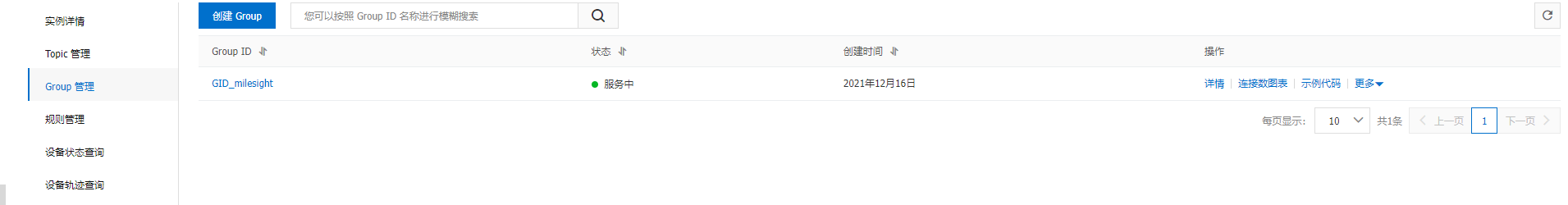

在实例中根据需求自定义好group名和topic名。此处创建生成的Group ID和topic在后续客户端连接服务器中作为连接参数使用。创建好后如图所示：

1.3 创建连接密钥

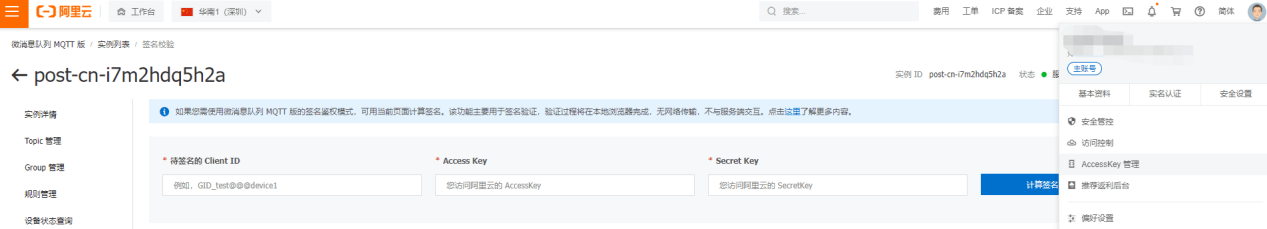

1. 在账号配置界面选择AccessKey管理，记录密钥管理界面，根据提示创建密钥

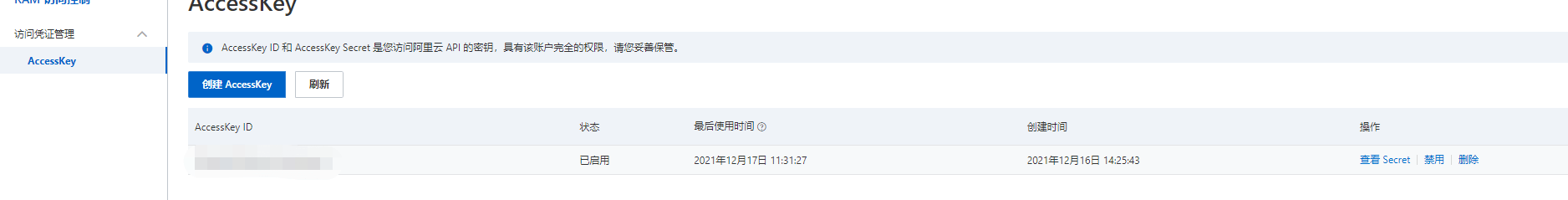

2. 创建好密钥后如图所示，点击查看Secret即可获取Access Key和Secret Key信息

1.4 生成MQTT连接用户名与密码

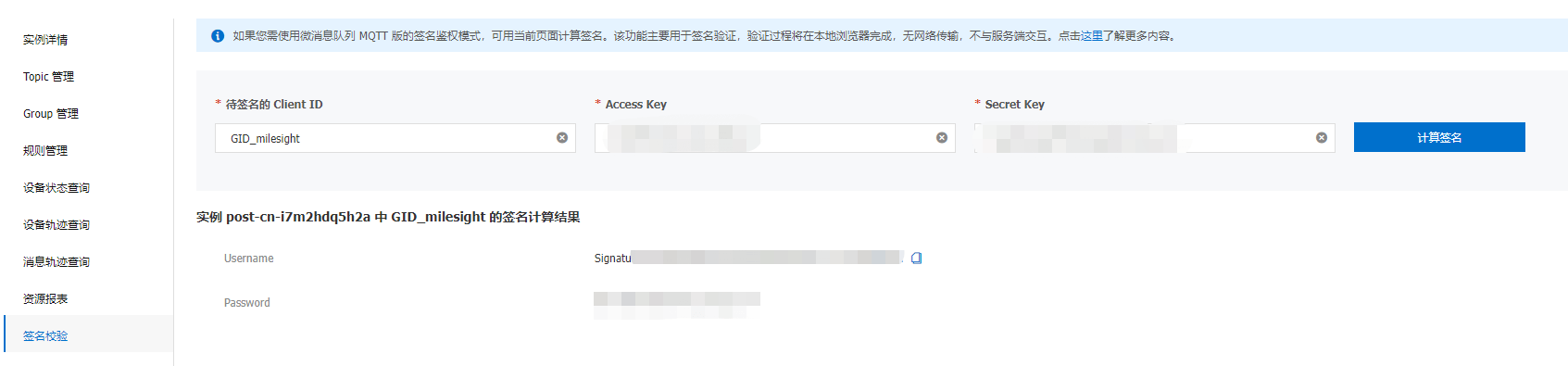

在实例界面中选择签名校验填写如Client ID以及2.3步骤中生成的两个密钥，生成的Username和Password为客户端连接服务器的需要参数

注意：Client ID格式为：@@@

其中Group ID为步骤2.2中创建生成，DeviceID可为任意数字

1.5 服务器及端口地址

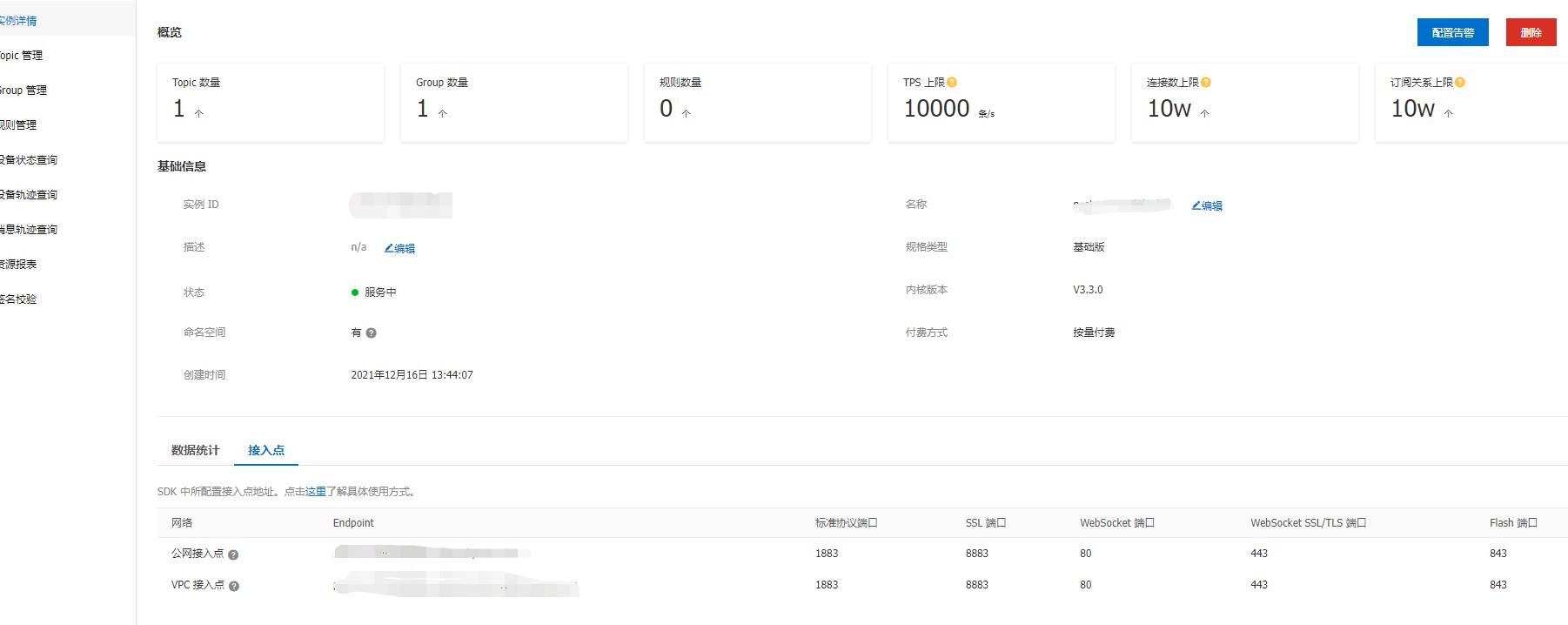

在“实例详情>接入点”中可以获取到公网接入点地址及端口

1.6 MQTT.fx连接阿里云服务器

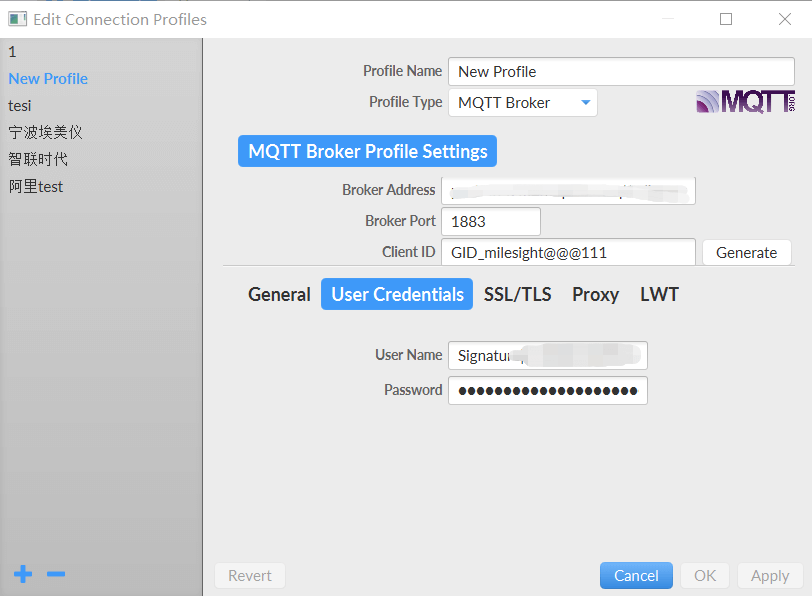

1. 将前面的获取的连接信息填写到fx中

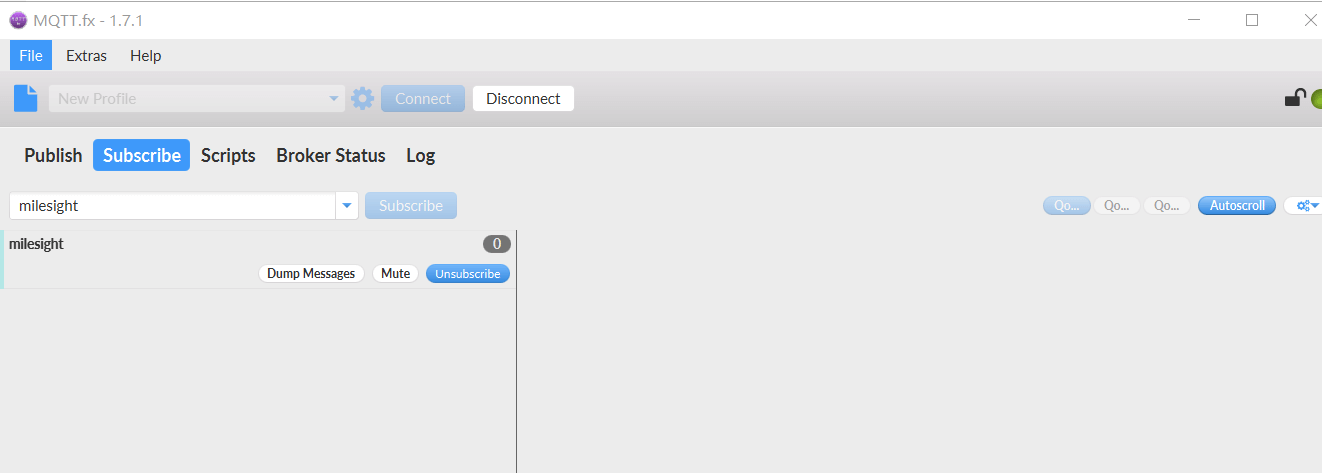

2. 连接成功后可推送Topic来接收数据，连接成功后如下图所示

注意：Topic需要跟2.2步骤中创建的topic一致

1.7 网关对接阿里云平台

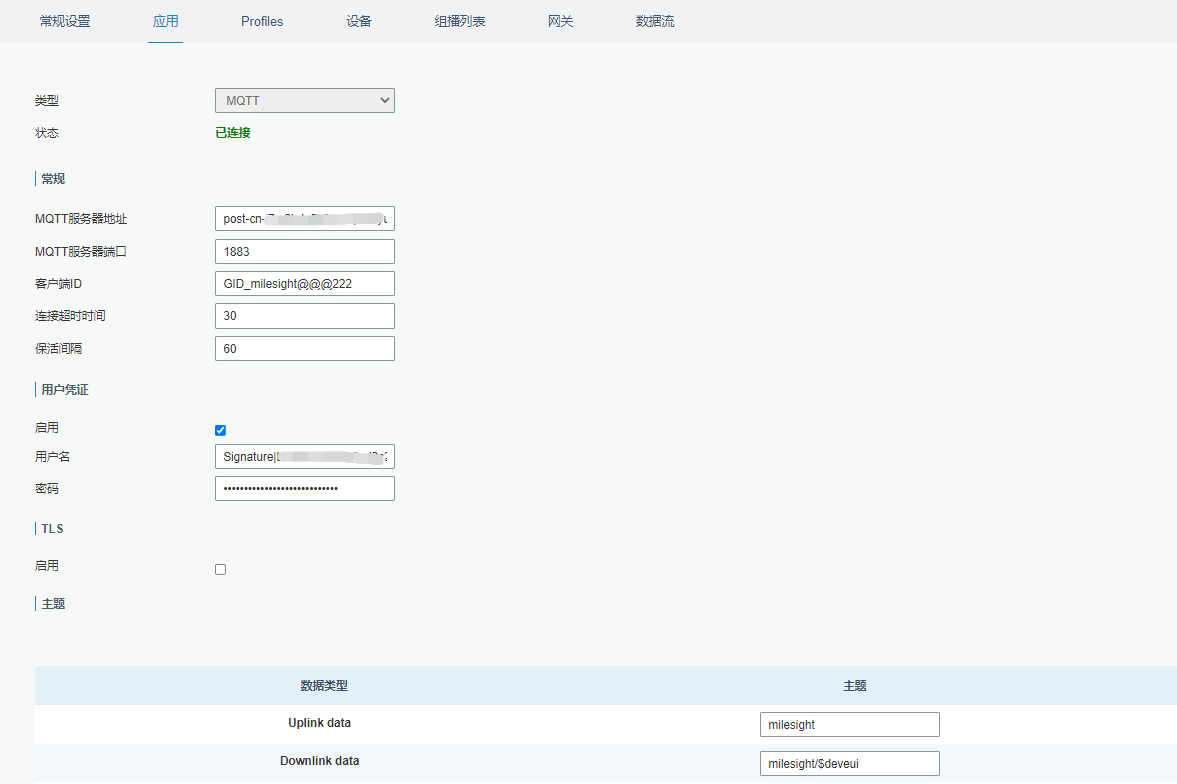

在“Network Server>应用”中创建MQTT连接，填写对应的参数。在Uplink data中填写2.1步骤中定义好的Topic，否则会导致连接失败。

2. 网关转发数据

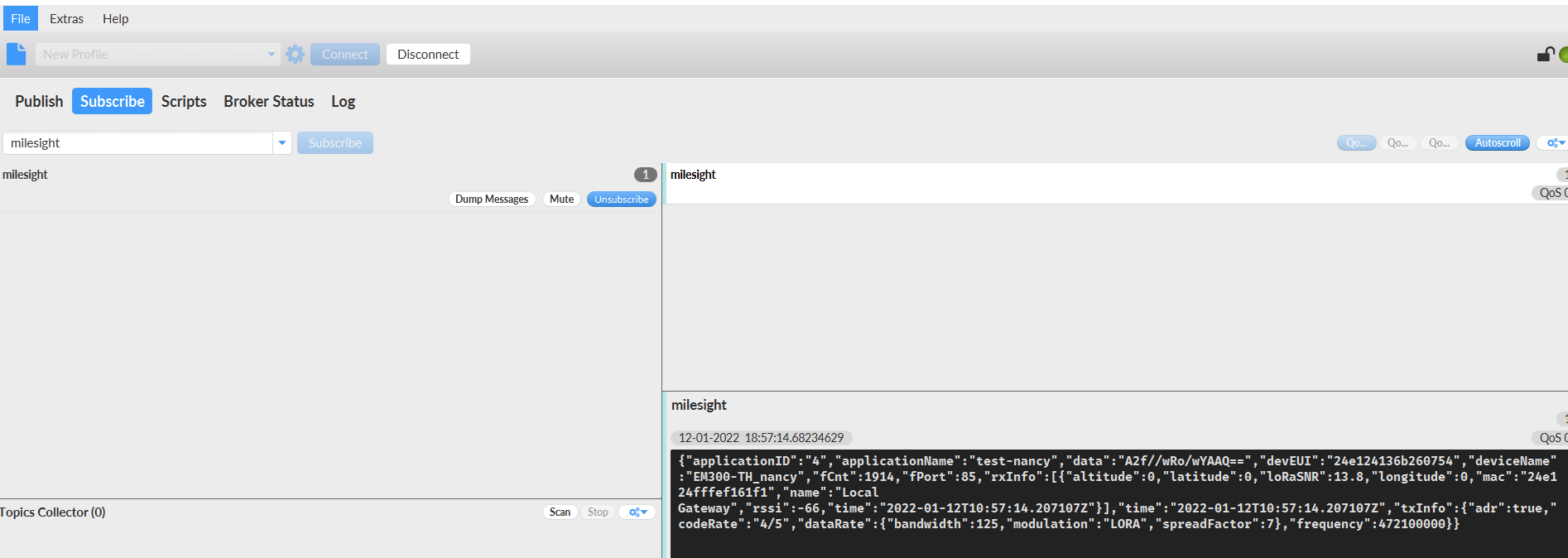

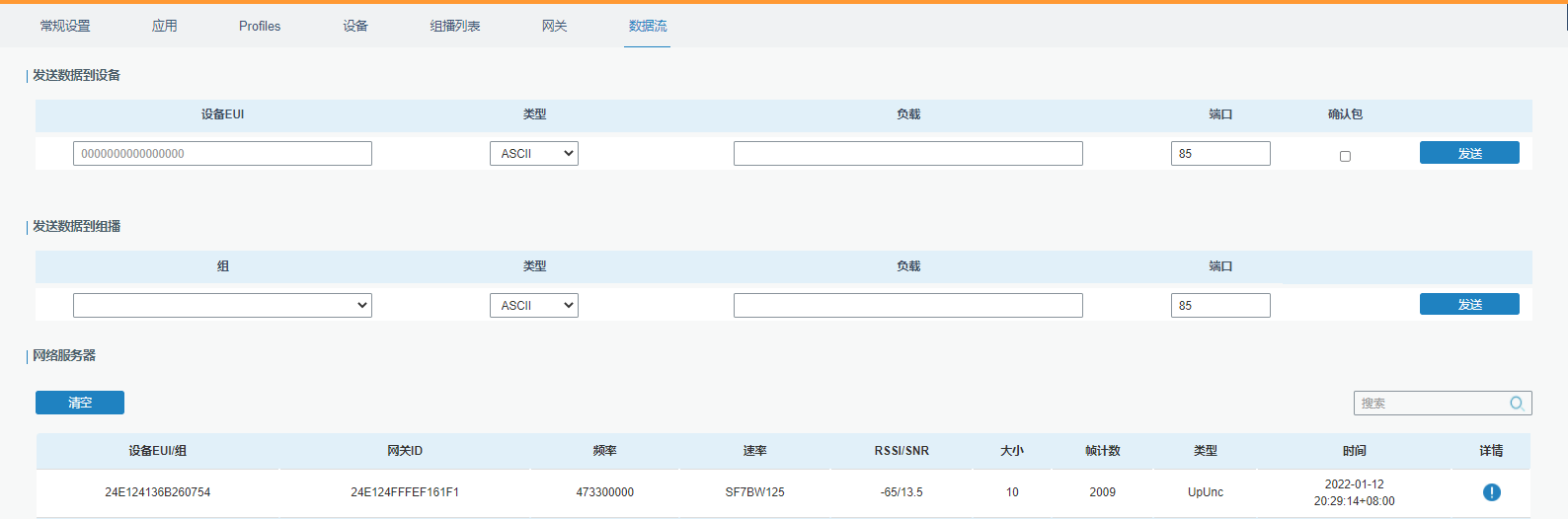

根据前文步骤将网关及MQTT.fx连接至服务器中，在网关添加好设备并正常收到节点设备后会通过MQTT转发出去。MQTT.fx推送对应的topic后会收到网关的转发内容。

3. 网关下发配置

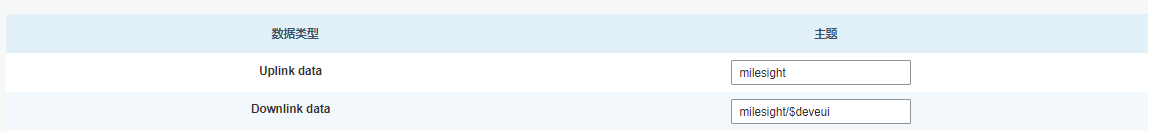

1. 在网关MQTT配置文件中Downlink Data中配置对应Topic，如图Downlink Data填写Topic：milesight/$deveui

注意：此处填写的Topic名称也是需要在阿里云平台创建，子级内容可以根据需求自定义。其中$deveui代表设备deveui，用于指定下发至需要的设备。

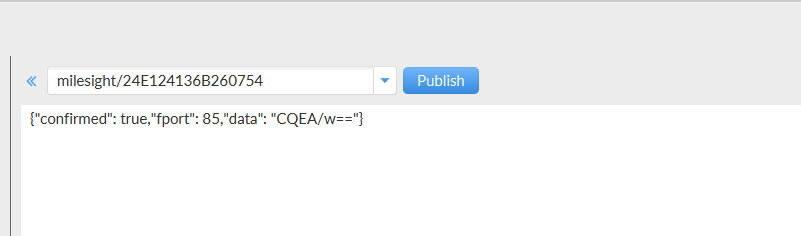

2. 在fx进行下发推送测试，例如：

Topic：milesight/24E124136B260754

内容：{“confirmed”: true,”fport”: 85,”data”: “CQEA/w==”}

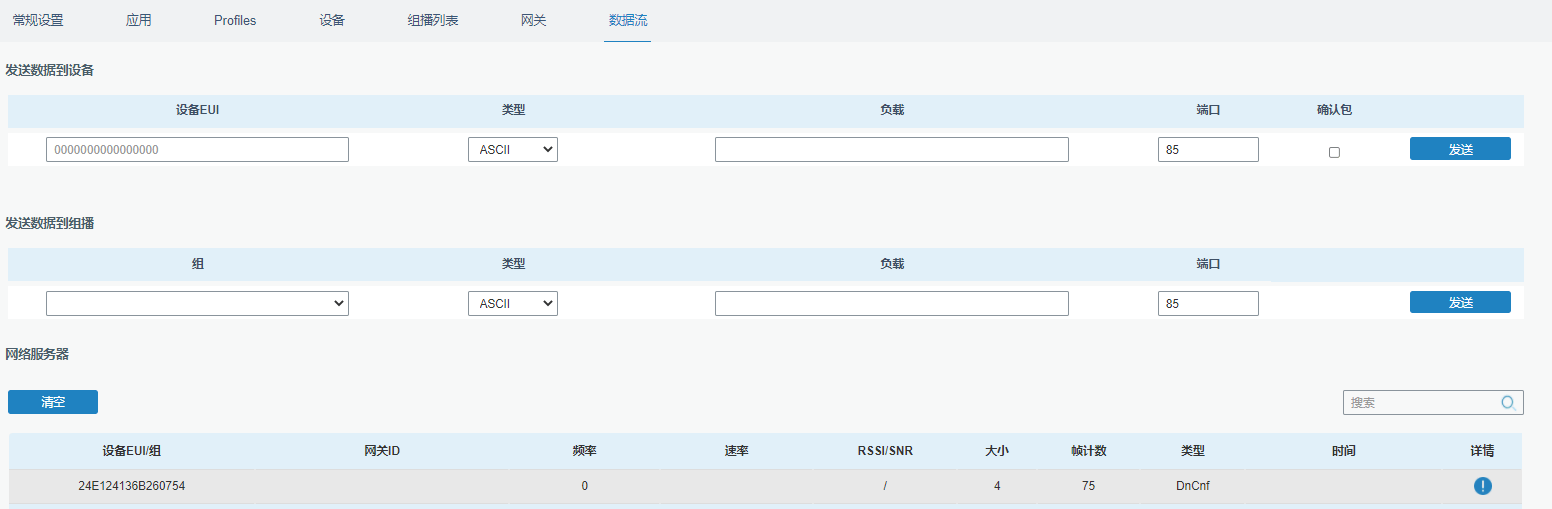

3. 下发成功后在数据流页面可以观察到对应的下发队列
