概述

ChirpStack为LoRaWAN®网络提供了开源组件,以下介绍如何将星纵物联LoRaWAN®网关及节点连接到ChirpStack。

准备

  • 星纵物联LoRaWAN®网关
  • 星纵物联LoRaWAN®传感器
  • ChripStack服务器

步骤

1. 搭建ChirpStack

根据官方指导搭建ChirpStack NS和AS服务器

https://www.chirpstack.io/project/guides/debian-ubuntu/

2. 登录ChirpStack

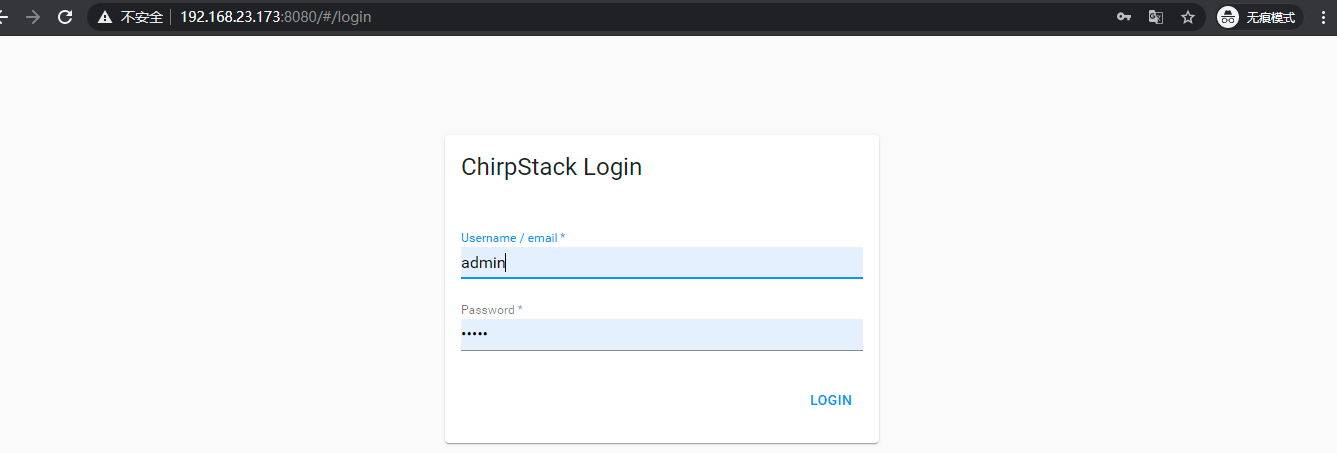

ChirpStack服务器搭建好之后,可通过IP:8080 登录到ChirpStack 应用服务器的Web配置界面。

  • 用户名:admin
  • 密码:admin

3. 配置ChripStack

首次搭建ChirpStack,需要先创建NS。

3.1 创建NS

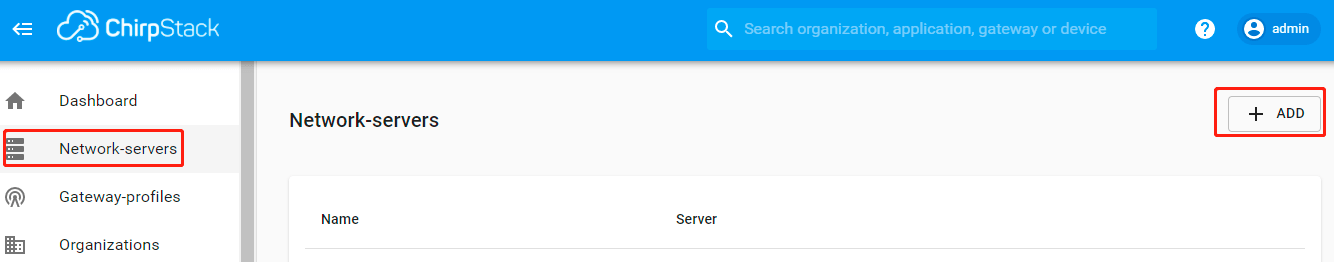

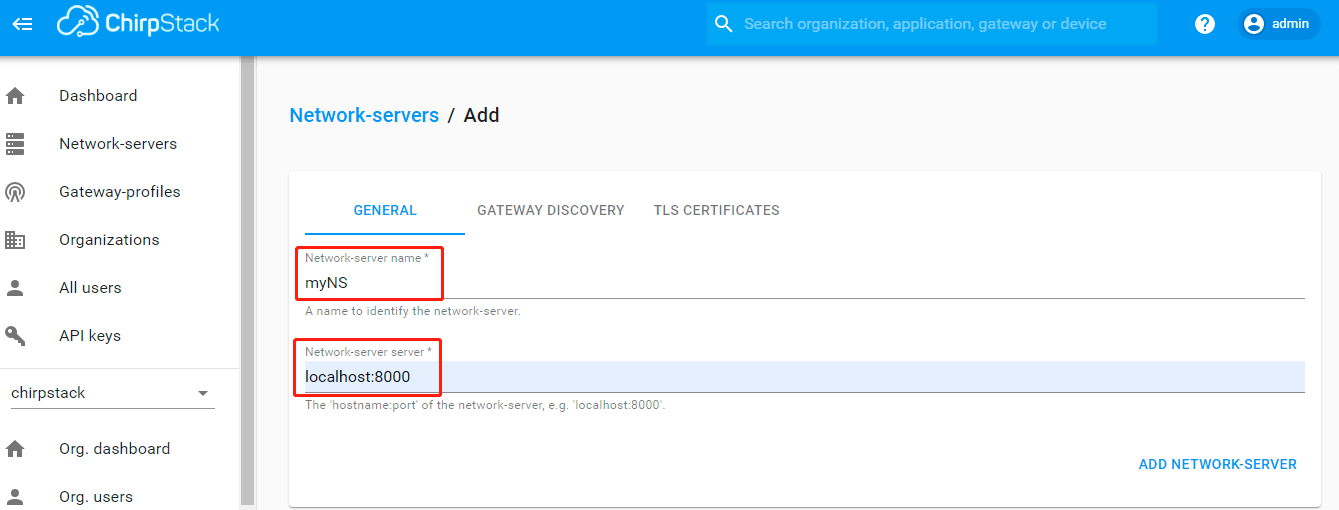

进入Network-servers,点击右上角ADD,创建NS。

  • Network-server name :可自定义NS名称
  • Network-server server :NS服务器地址和端口,可填写“localhost:8000”

3.2 连接网关

连接网关之前需要先创建网关配置文件和服务配置文件。

3.2.1 创建网关配置文件

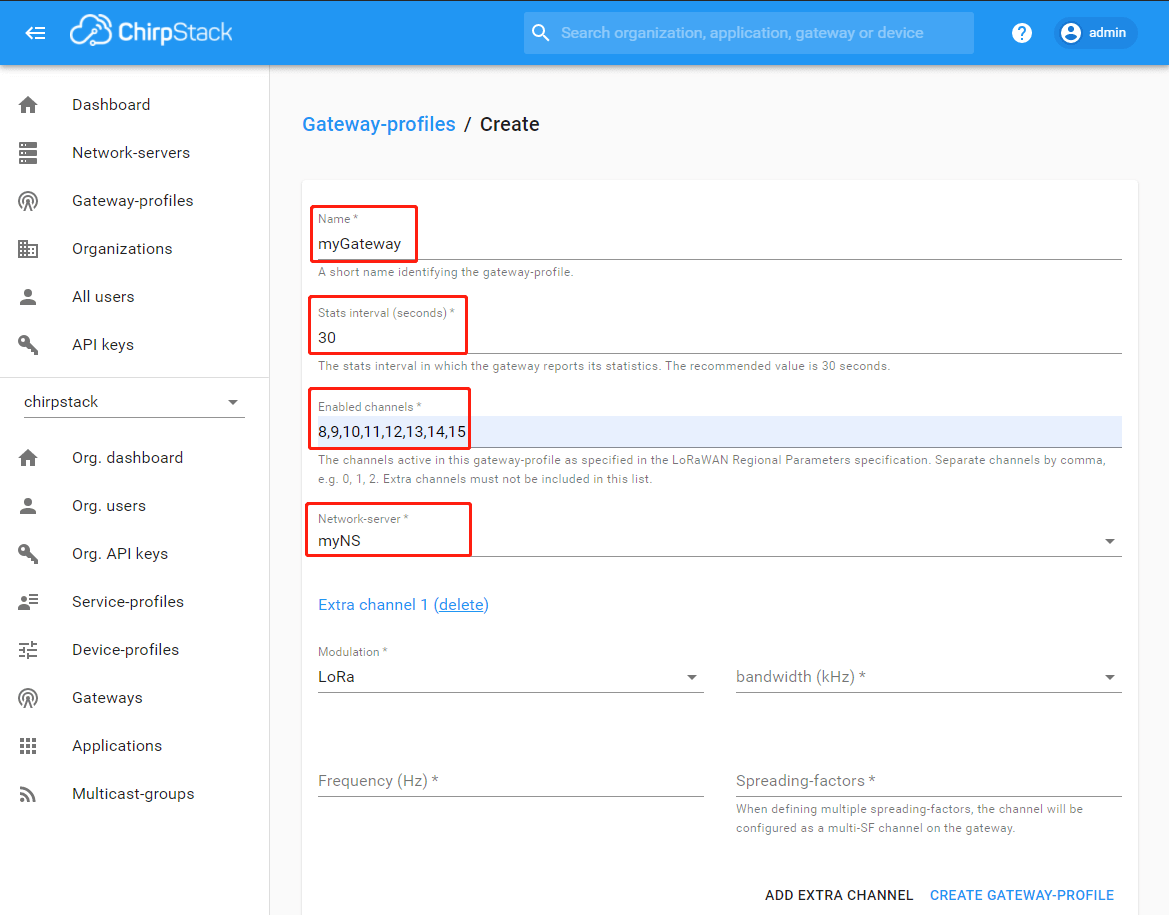

进入Gateway-profiles,点击右上角CREATE,创建网关配置文件。

  • Name:自定义名称。
  • Stats interval (seconds):网关信息上报间隔。
  • Enabled channels:启用通道,根据LoRaWAN®区域参数规范配置通道号。额外通道需点击右下角ADD EXTRA CHANNEL添加。
  • Network-server :选择NS服务器。

3.2.2 创建服务配置文件

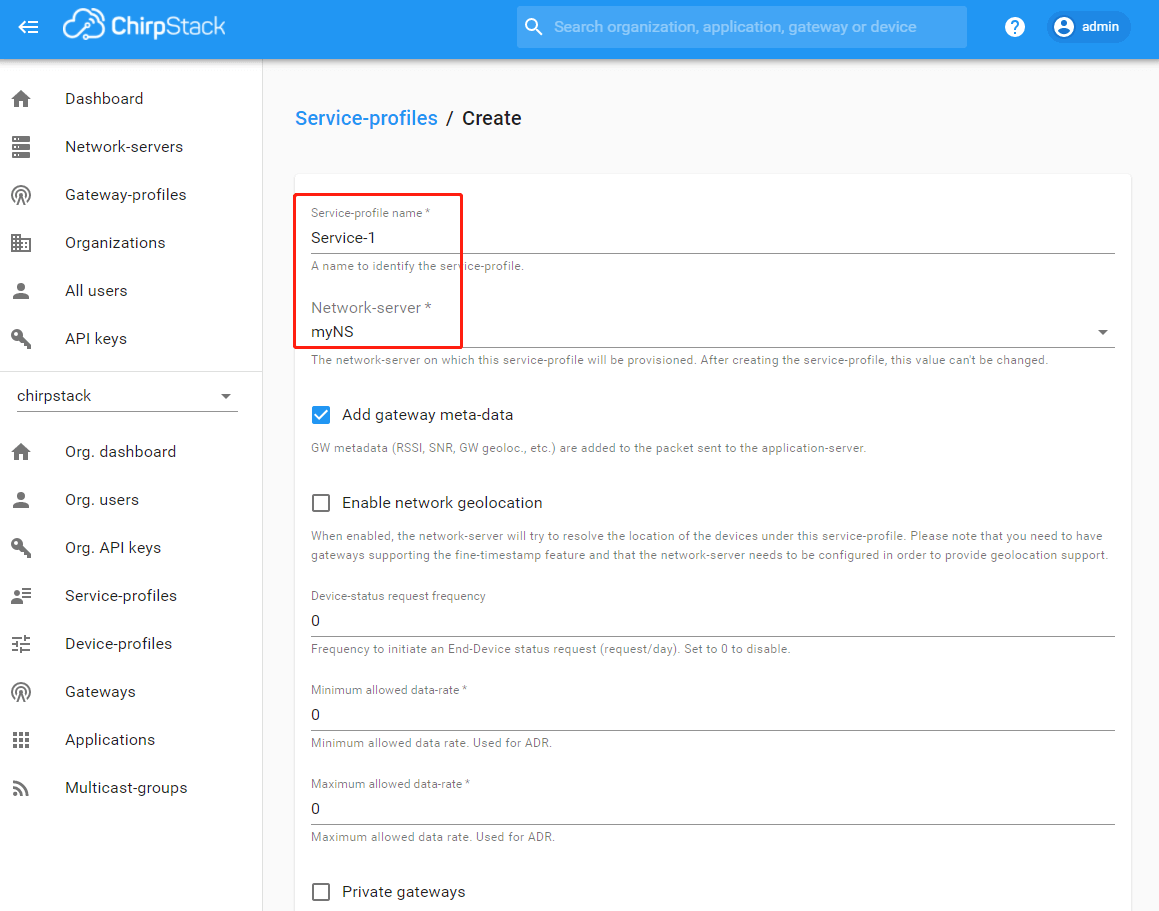

进入Service-profiles,点击右上角CREATE,创建服务配置文件。

  • Service-profile name:自定义名称。
  • Network-server:选择NS服务器。

3.2.3 添加网关

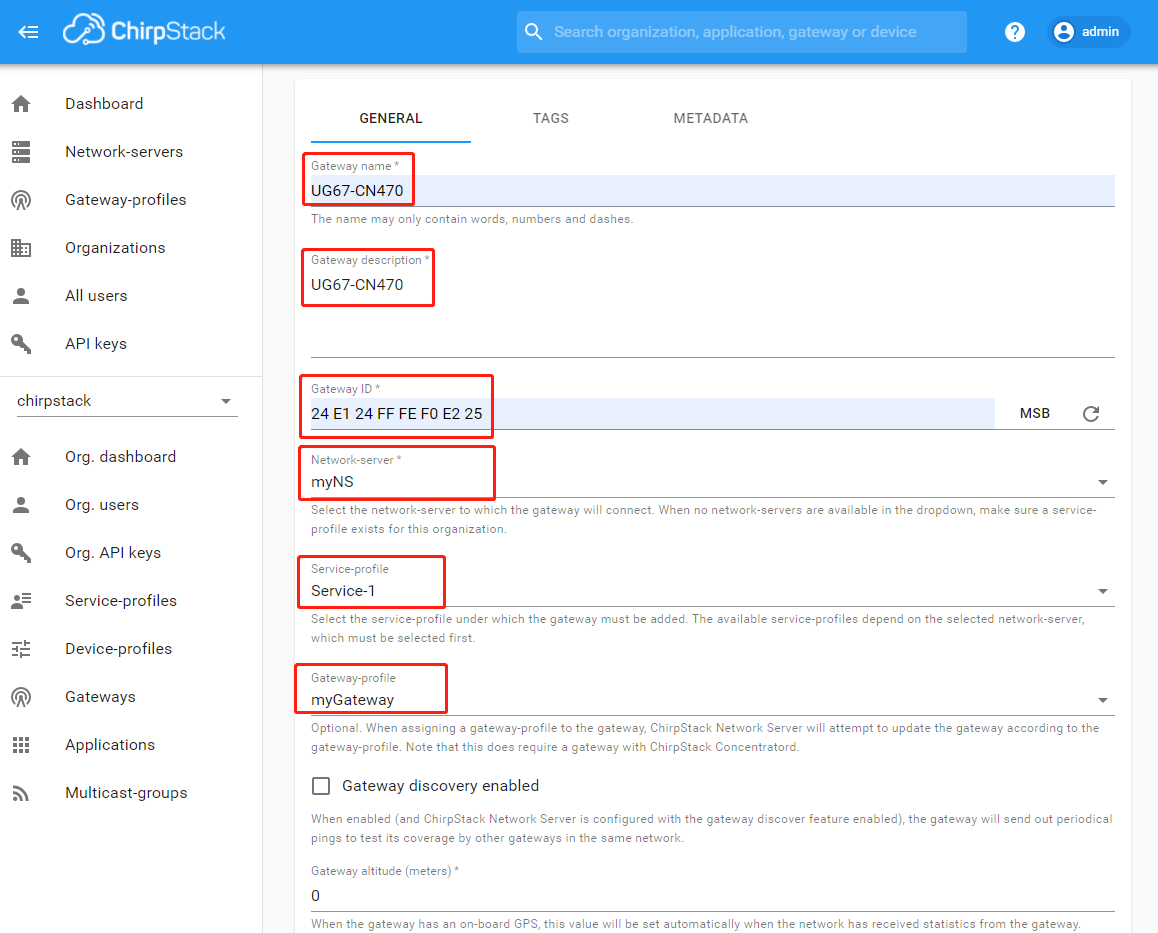

进入Gateways,点击右上角CREATE,添加网关。

  • Gateway name :自定义网关名称。
  • Gateway description:网关描述。
  • Gateway ID:输入网关ID,根据实际填写。
  • Network-server :选择NS服务器。
  • Service-profile:选择服务配置文件。
  • Gateway-profile:选择网关配置文件。
  • Gateway discovery enabled:启用时,网关将发出周期性的ping信号,以测试同一网络中的其他网关的覆盖范围。
  • Gateway altitude:会根据所收到GPS信号自动设置,默认为0。

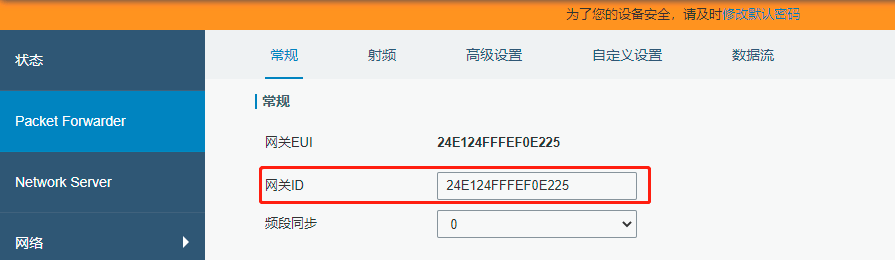

注意:需登录星纵物联LoRaWAN®网关web配置界面,进入“Packet Forwarder>常规”获取网关ID

3.2.4 网关配置

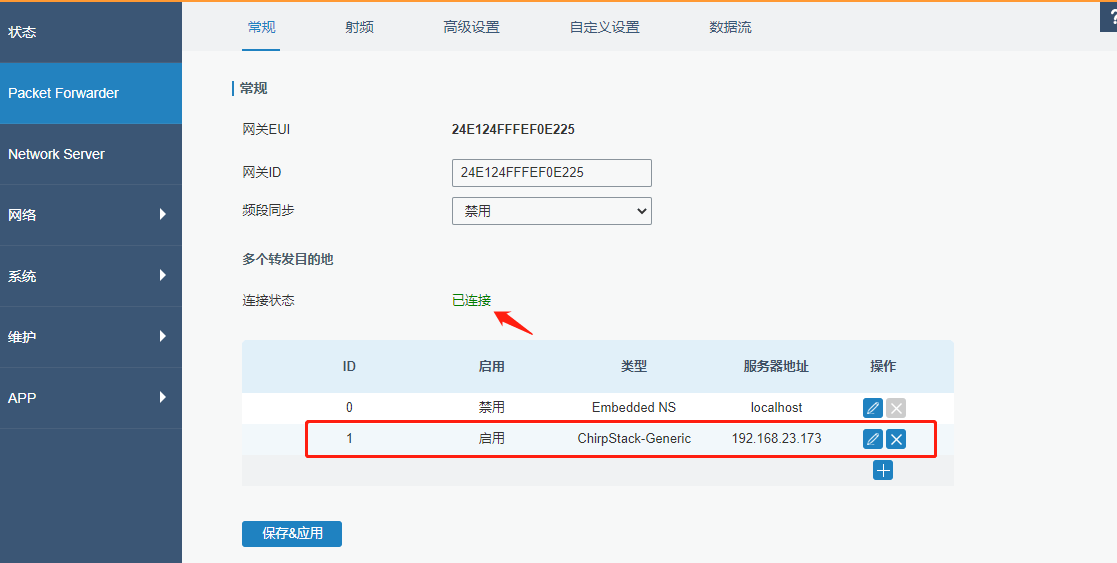

登录星纵物联网关web配置界面“Packet Forwarder>常规”,禁用Embedded NS连接,添加并启用ChirpStack连接。连接成功之后可以看到连接状态为已连接。

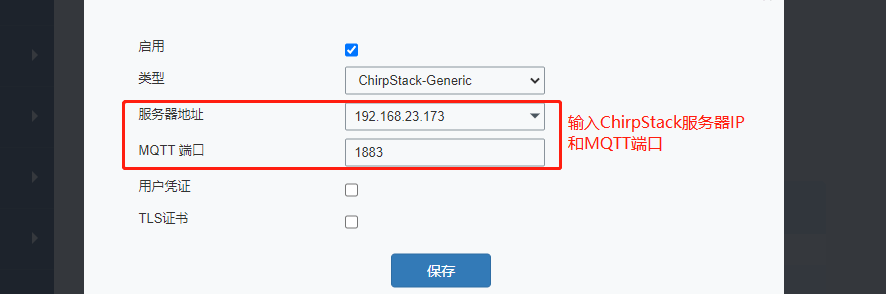

注意:服务器地址为ChirpStack服务器地址,端口为MQTT端口,默认1883。

3.2.5 网关连接状态

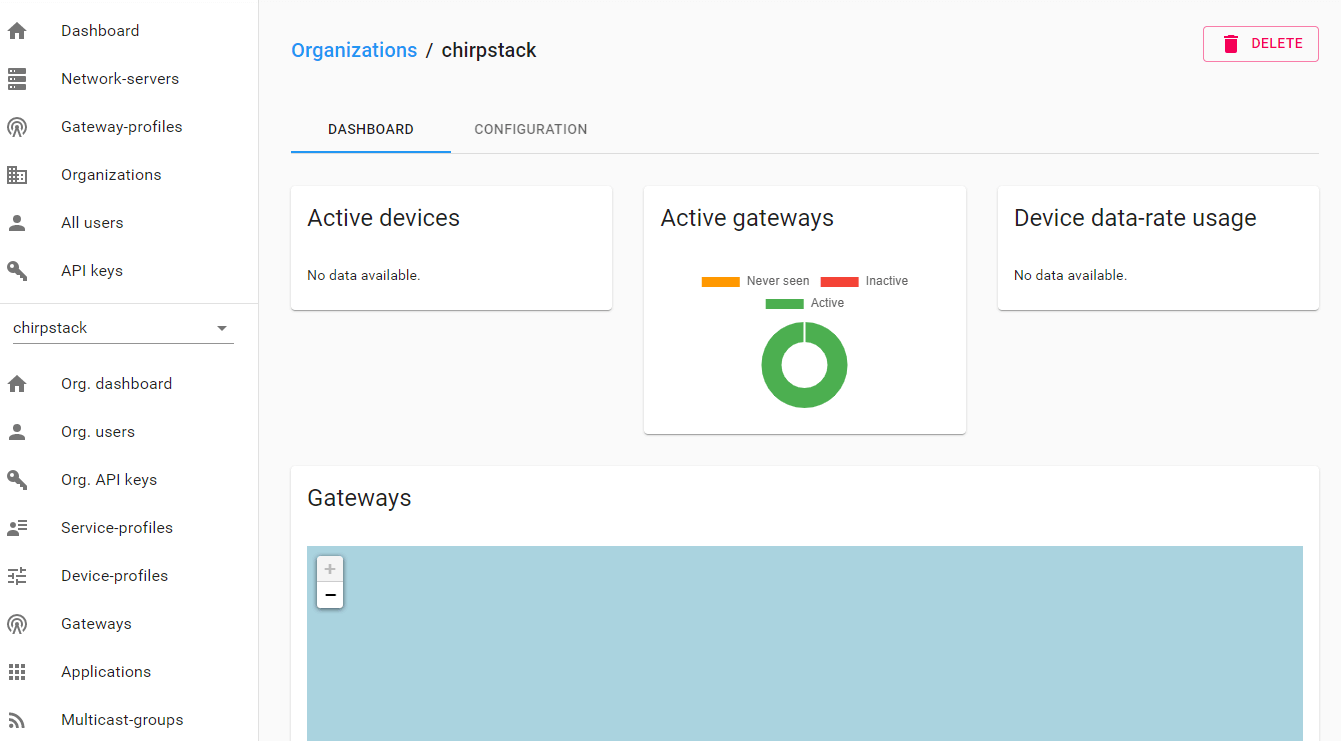

进入ChirpStack界面在Org.dashboard查看网关连接状态,Active表示网关已成功连接。

3.3 添加终端设备

以下以星纵物联AM107设备为例

注意:在添加设备前,请确保终端设备、网关、NS三者开启的通道一致,星纵物联网关默认启用8-15通道(支持修改)。

3.3.1 创建设备配置文件

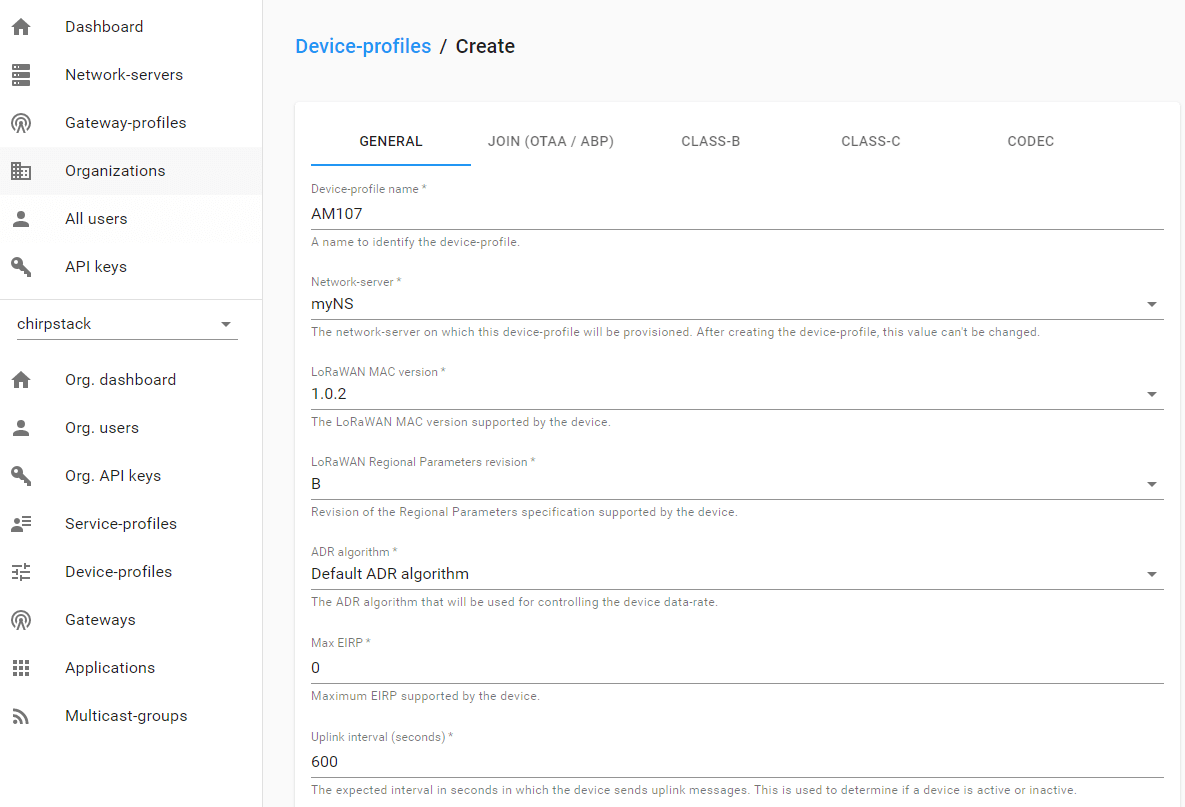

进入Device-proflies,点击右上角CREATE,创建设备配置文件。自定义设备配置文件名,选择NS服务器、LoRaWAN®版本、LoRaWAN®区域参数修订版本等配置参数。

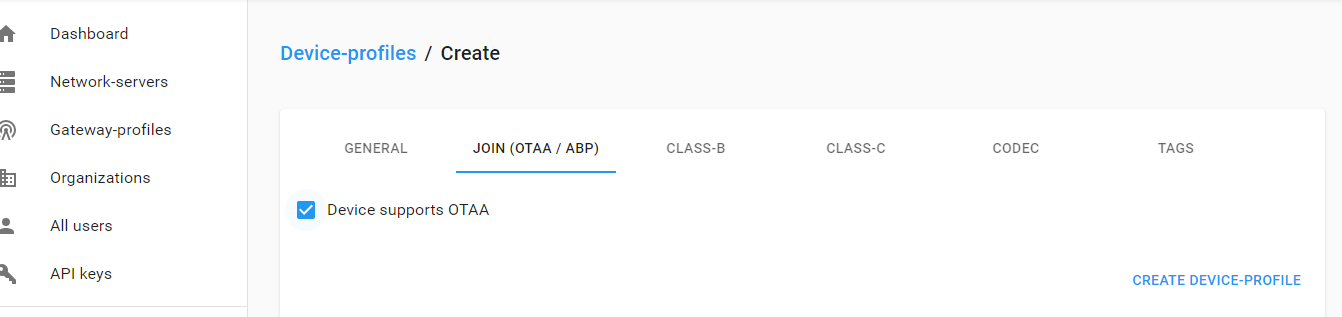

根据设备入网方式选择OTAA或ABP模式。

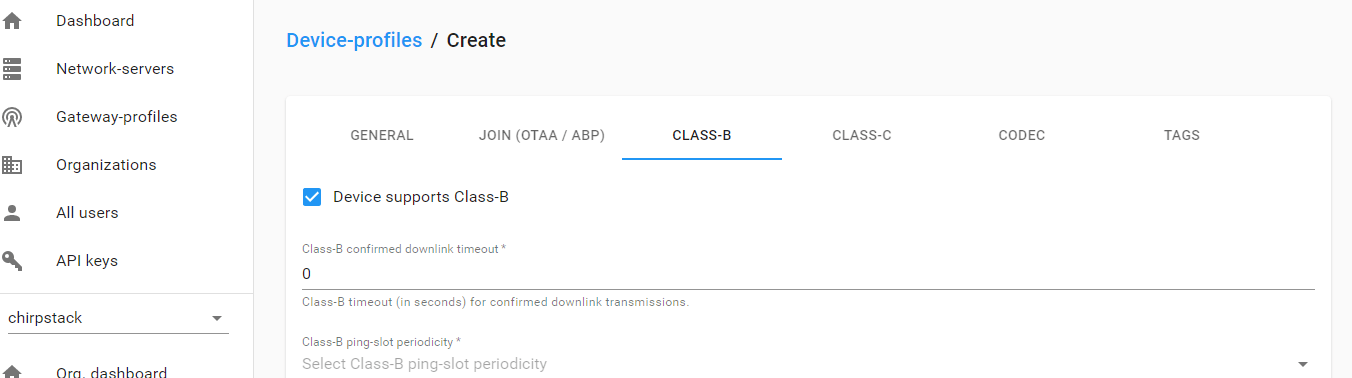

根据设备支持的工作模式勾选 Class B或Class C。(默认支持Class A)

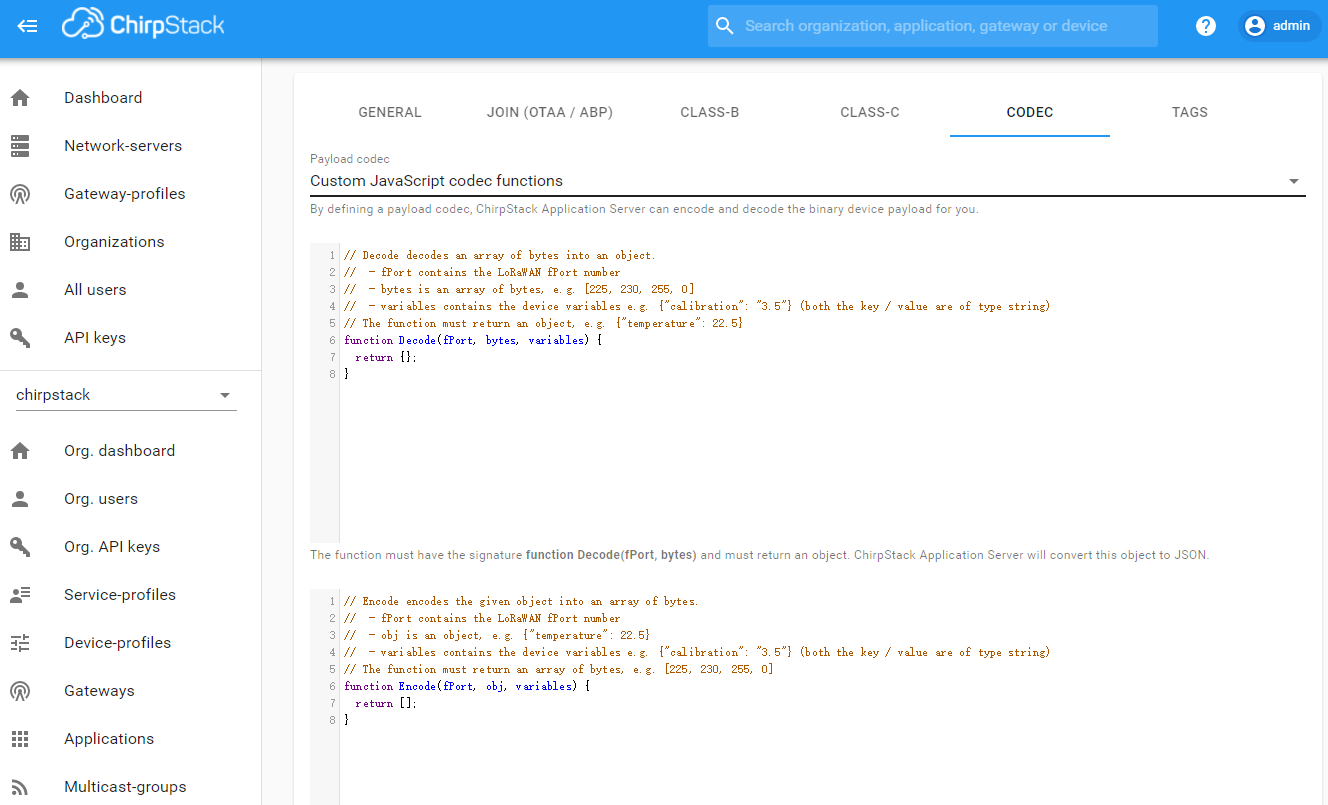

编解码设置,可到GitHub获取星纵物联终端设备的解码函数。AM100系列设备解码函数:

3.3.2 添加应用

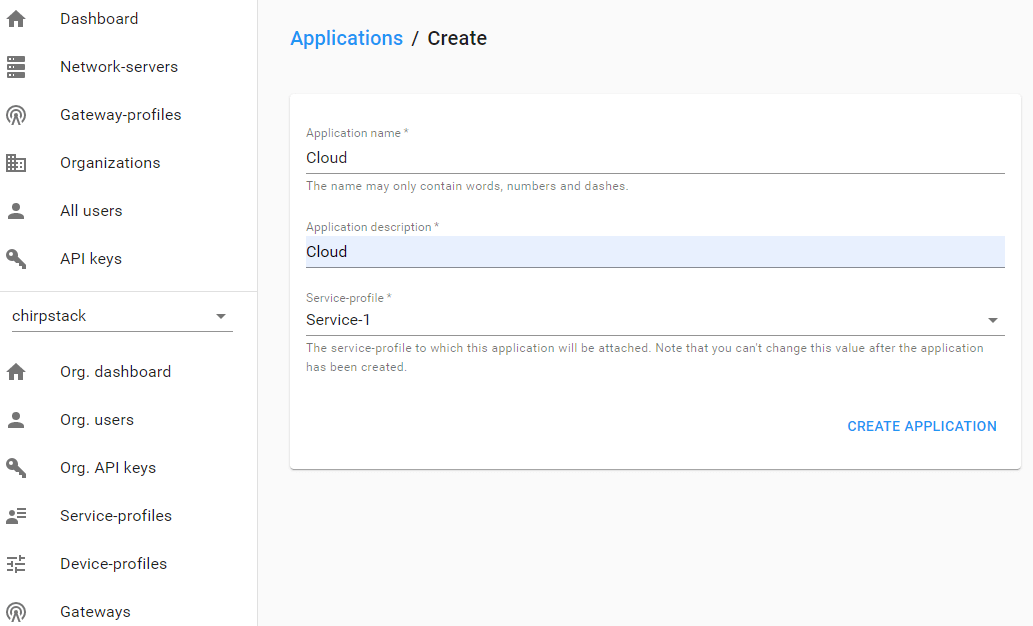

进入Applications,点击右上角CREATE创建。自定义应用名称和描述。

3.3.3 连接设备

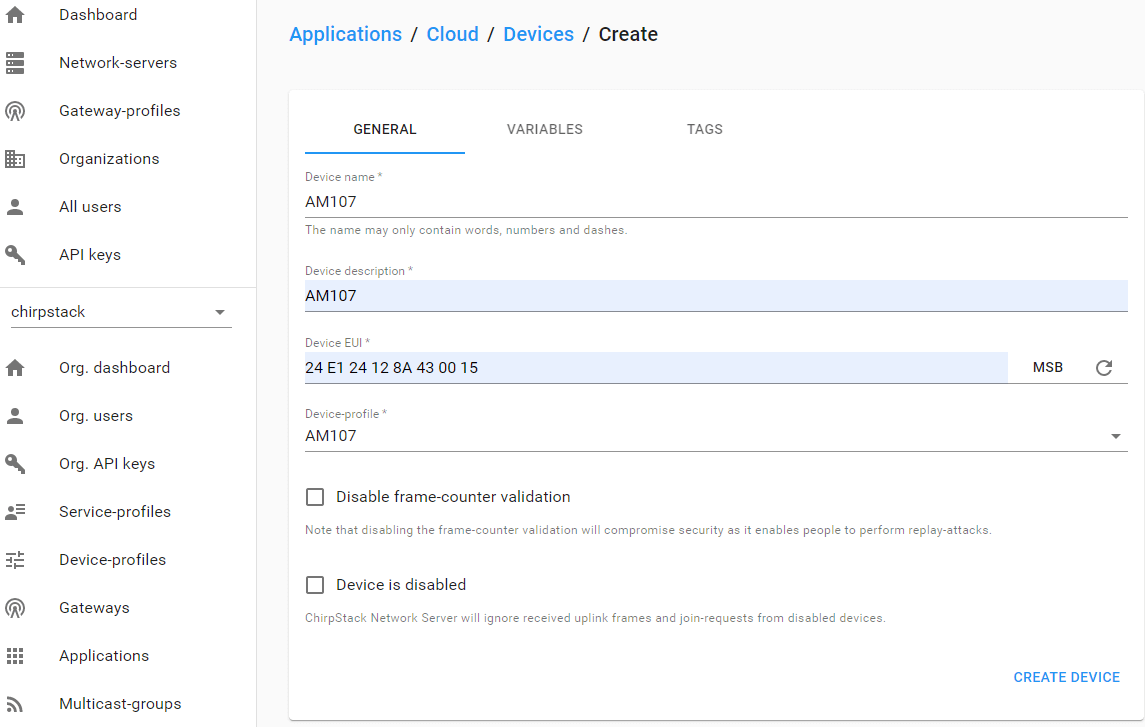

进入Appications添加终端设备,自定义设备名称和描述,输入设备EUI,选择设备配置文件,点击右下角创建设备。

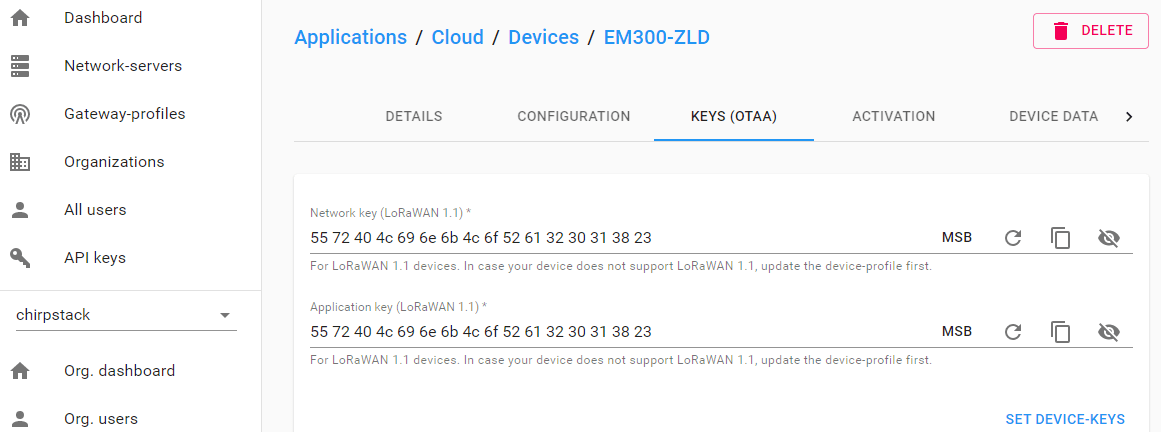

配置App key。

3.3.4 设备状态查看

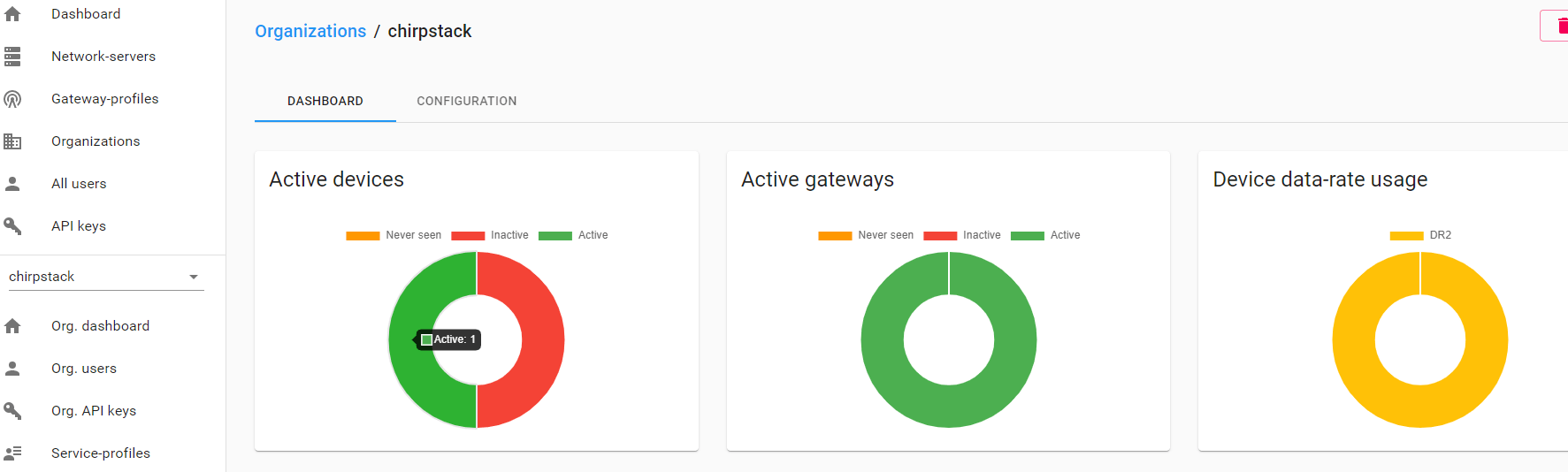

进入ChirpStack界面在Org.dashboard查看设备状态,Active表示设备已成功入网。

3.3.5 设备数据查看

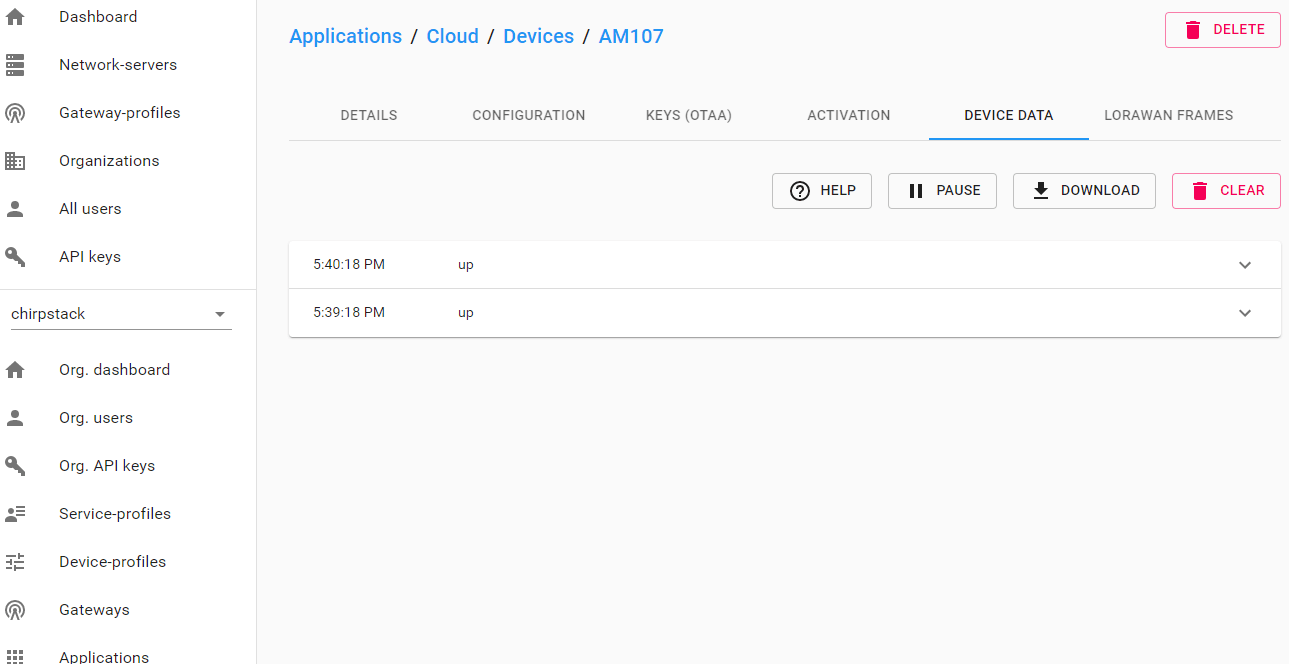

进入Applications,选择对应的设备,在DEVICE DATA查看数据流。

3.3.6 ChirpStack下发控制

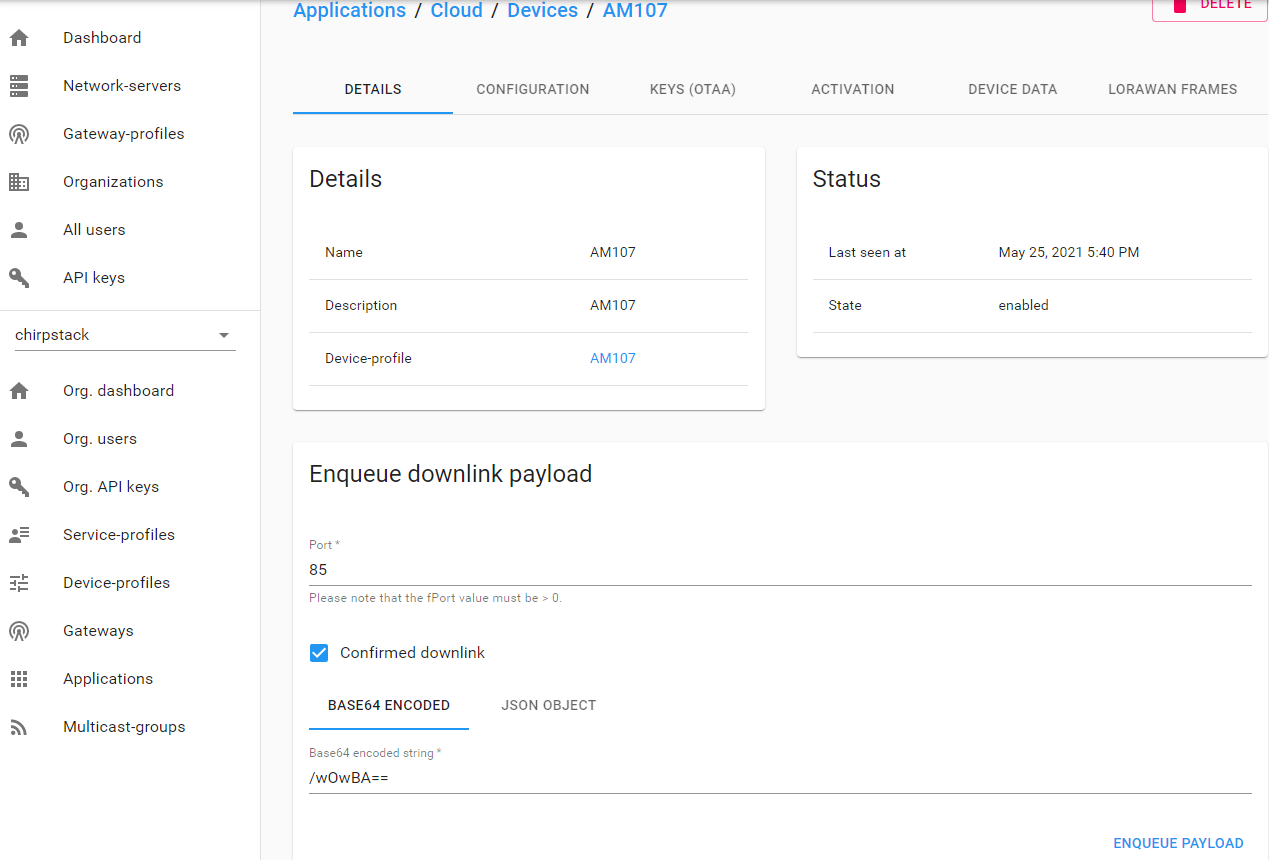

进入Applications,选择对应的设备,在DETAILS的downlink payload下发控制指令。
