概述

星纵物联LoRaWAN^®网关能够对LoRaWAN^®终端节点的上报数据进行解码，并将终端数据转发到BMS系统或BACnet设备使用的BACnet对象，从而便捷的将LoRaWAN^®终端设备集成到楼宇管理系统中。本文以WT30X温控面板为例，测试如何通过BACnet实现数据上报和下发控制。

准备

• 星纵物联LoRaWAN^®网关
• LoRaWAN^®节点设备
• BACnet客户端软件：SetupYabe（如出现不可下载情况，推荐优先使用谷歌浏览器打开）

步骤

1. 配置应用

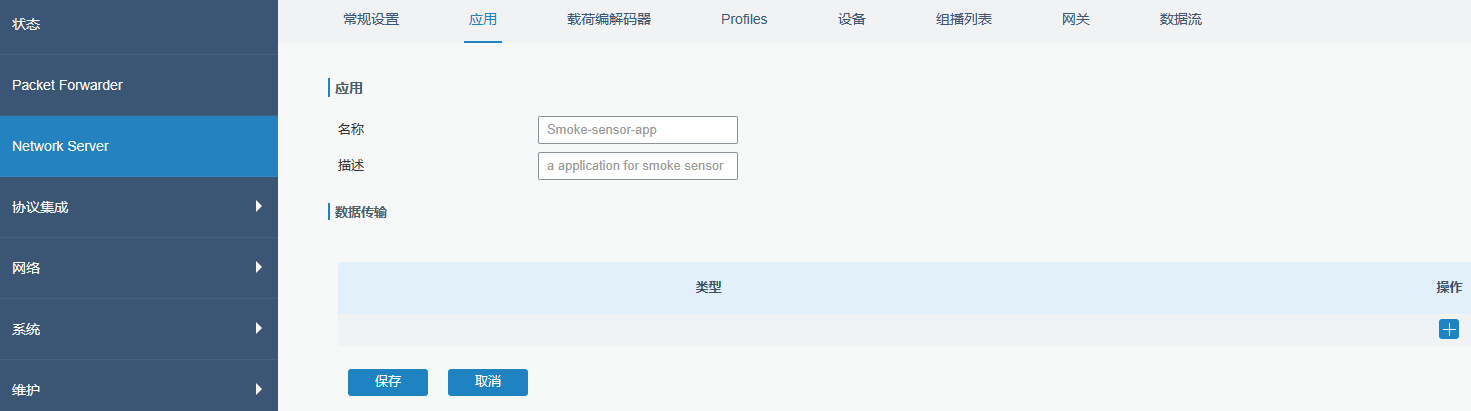

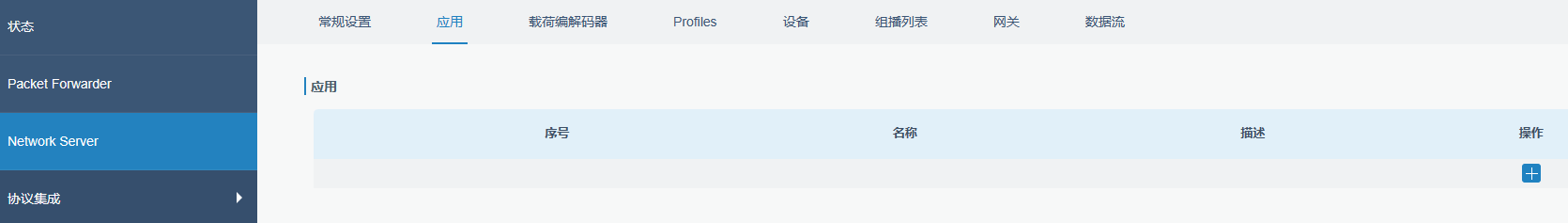

1. 进入“Network Server->应用”，若之前没有创建应用，则点击”+”添加应用。

2. 创建“名称”和填写“描述”，两者均可自定义。

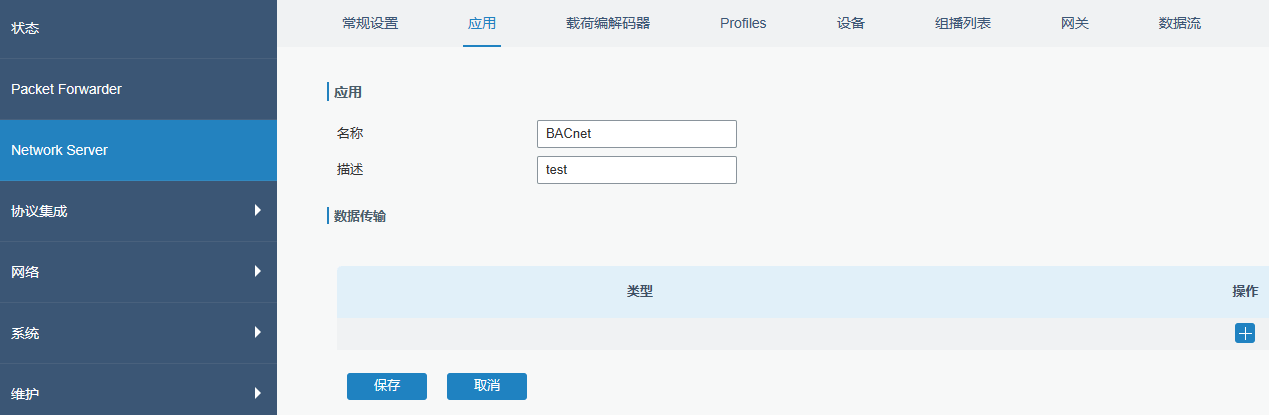

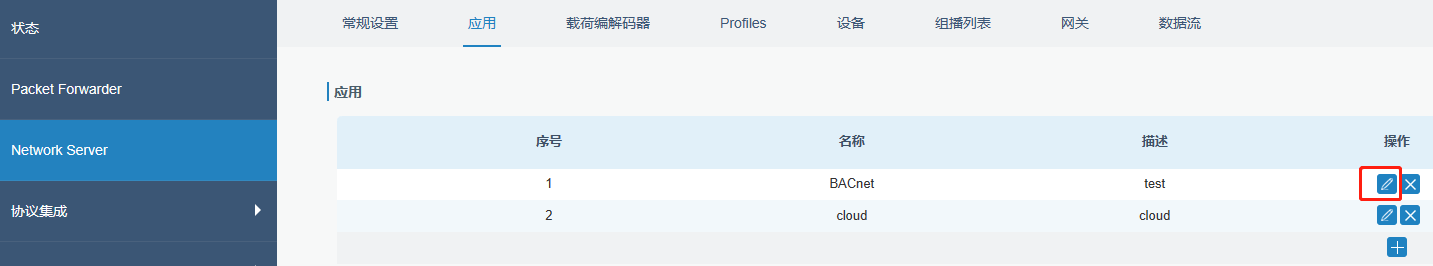

3.若之前已有创建应用，则点击”编辑”应用。

4.配置参数后先保存设置。

2. BACnet 对接（温控器）

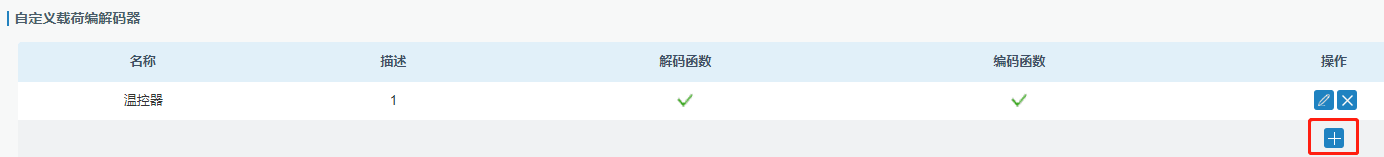

1. 进入Network Server–>载荷边解码器–>自定义载荷边解码器，点击

2. 打开编解码器的代码链接https://github.com/Milesight-IoT/codec/tree/release/vendors/milesight-iot/wt301

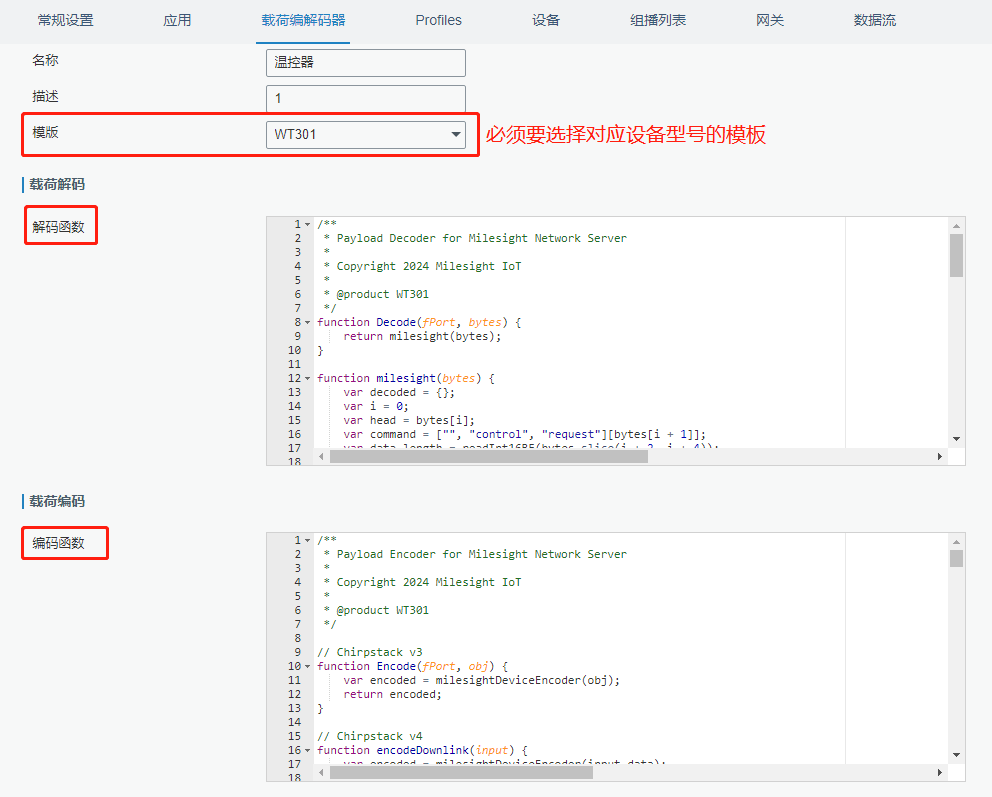

   将decoder.js代码复制到解码函数里面，将encoder.js代码复制到编码函数里面。

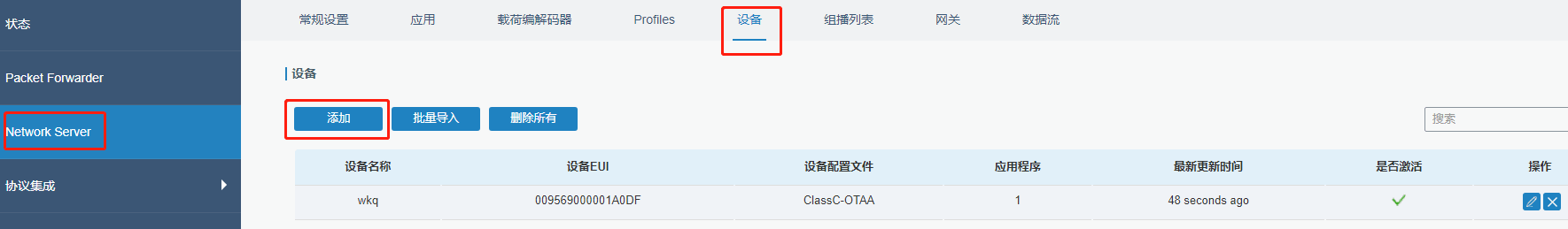

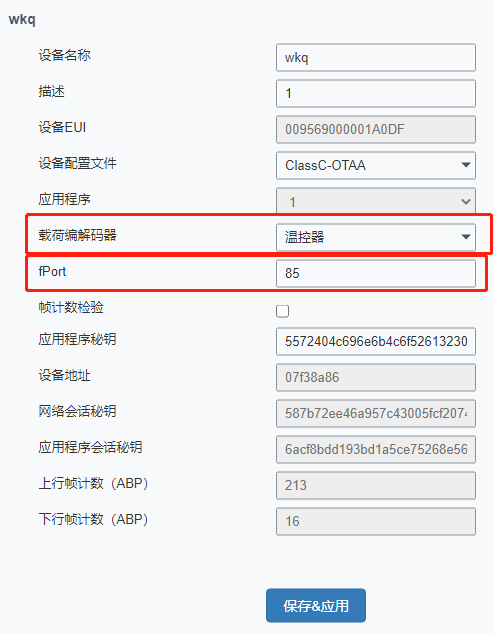

3. 进入“Network Server->设备”，点击添加，添加对应的设备信息，选择设备对应的载荷解码器。

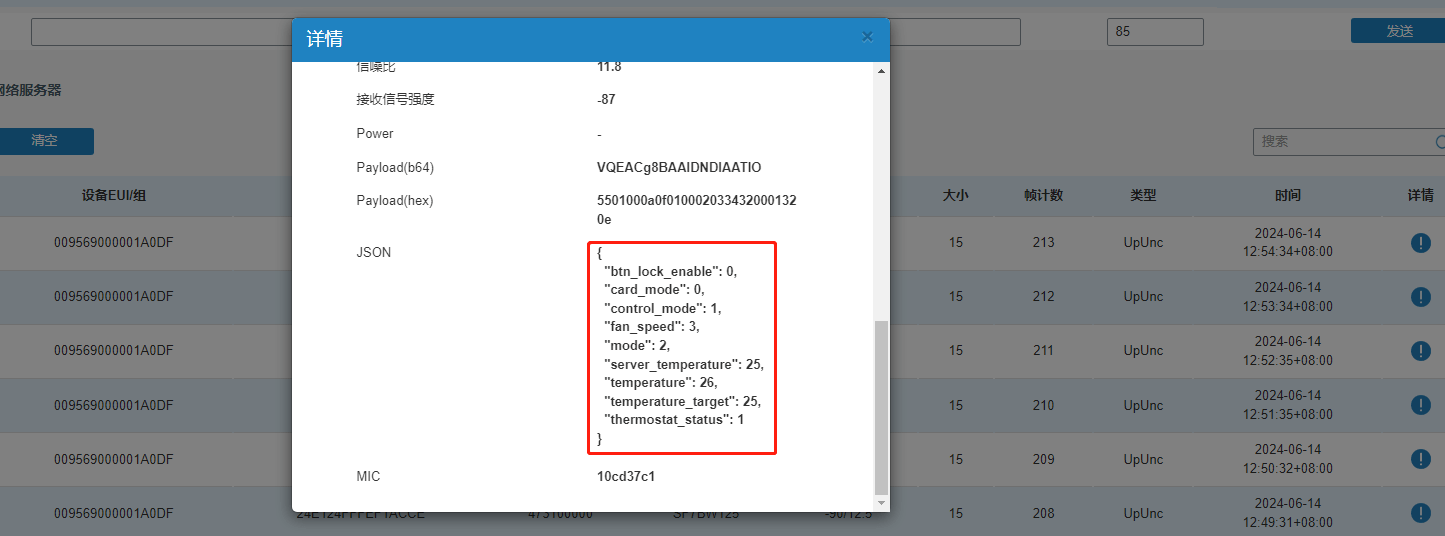

4. 进入Network Server–>数据流，点击“详情”查看解码后的结果。

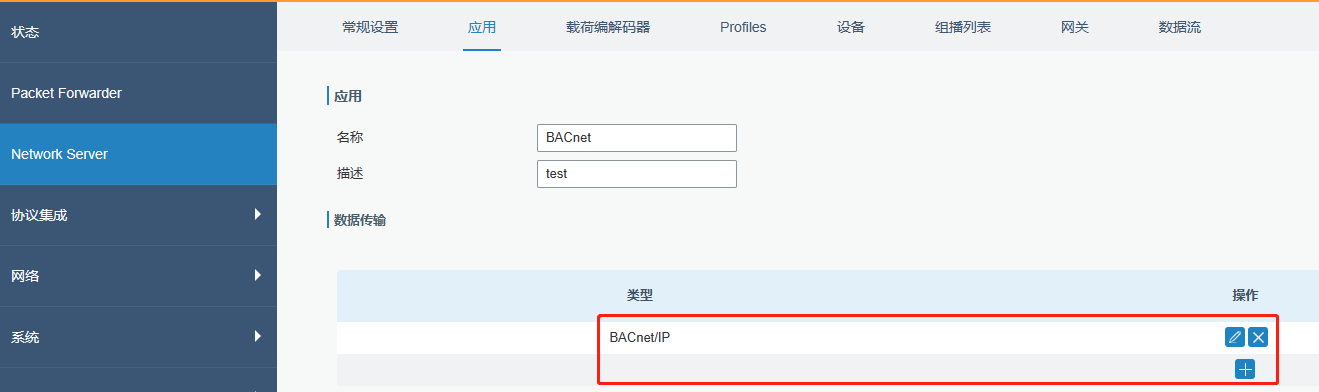

5. 进入Network Server–>应用，在数据传输选择类型为BACnet/IP，点击保存

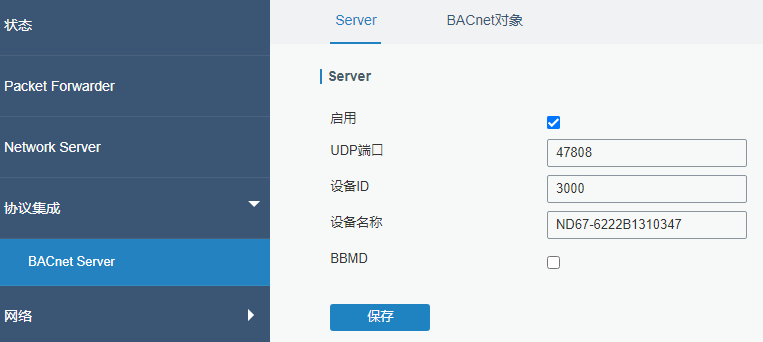

6. 进入“协议集成”–>BACnet Server–>Server，填写UDP端口、设备ID（需要注意ID的唯一性）、设备名称，点击保存。

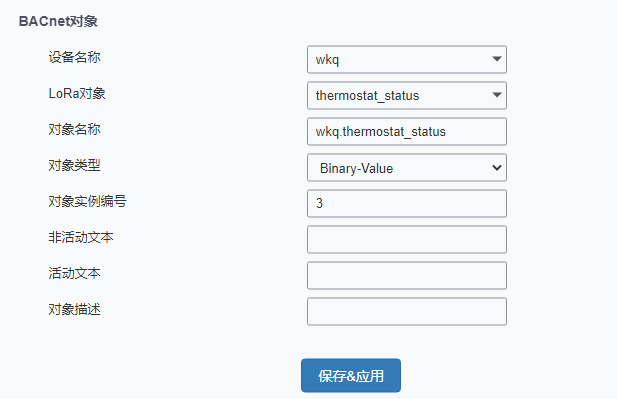

7. 进入“协议集成”–>BACnet Server–>BACnet对象，点击添加。

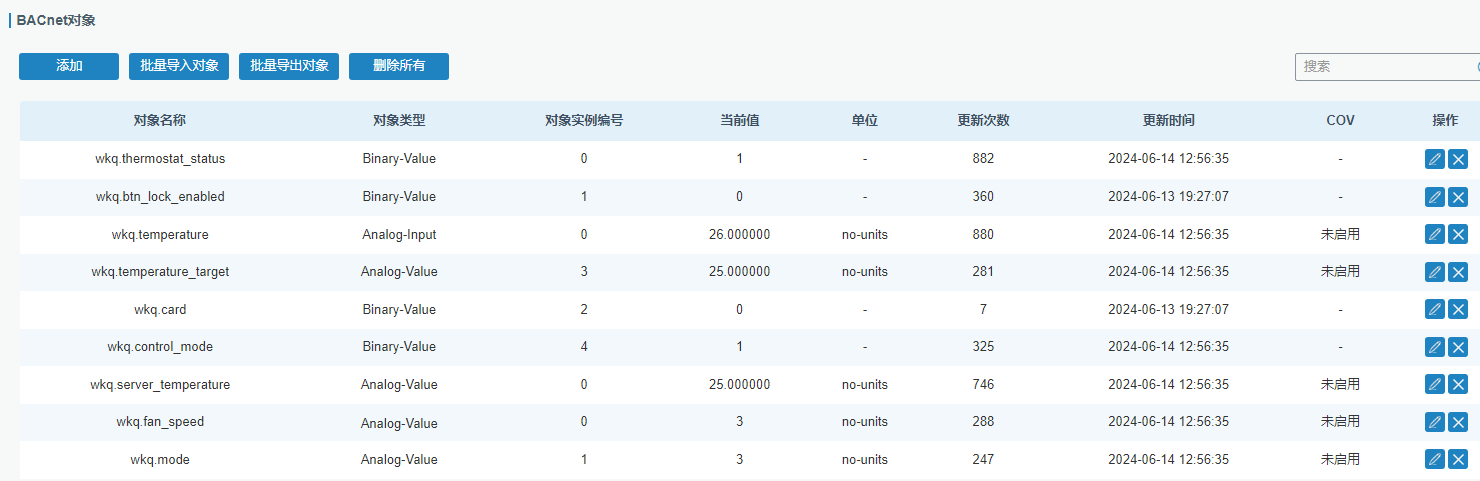

8. 进入“协议集成”–>BACnet Server–>BACnet对象，生成可添加的对象，添加完成之后，查看当前温控面板上报的值。
   9.打开Yabe BACnet客户端工具读取对应数据与对节点写数据。

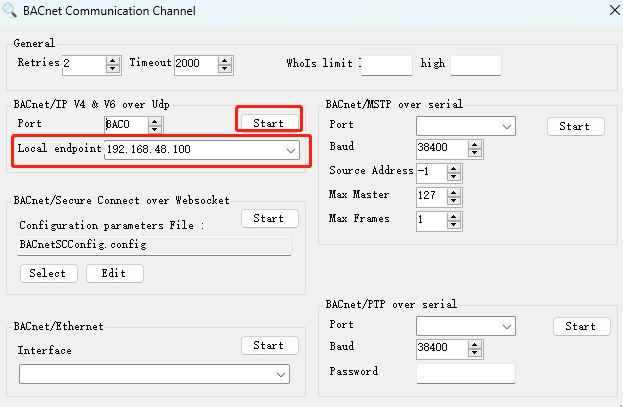

   （1）点击Add device，填入对应的本地电脑的地址，点击Start，就可以根据设备ID找到BACnet服务器设备并查看对象列表。

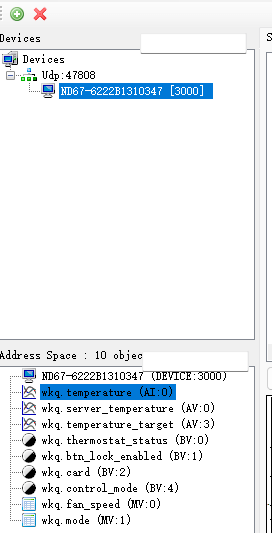

   （2）发现设备

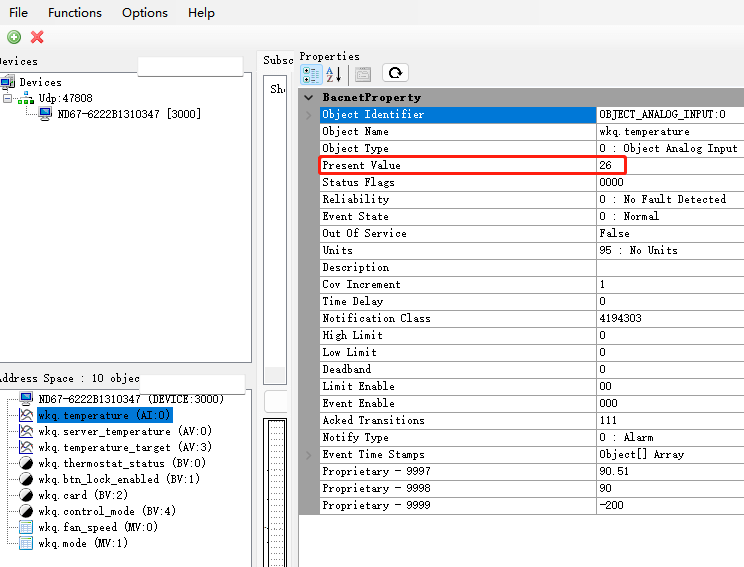

   （3）传感器上报数据

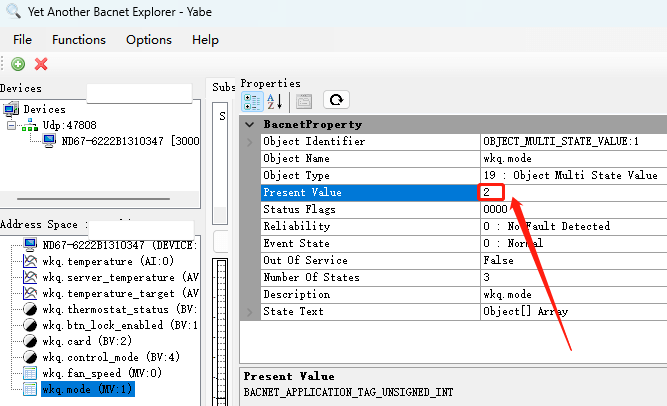

   （4）下发数据给节点
   点击对应的BACnet对象，找到Present Value，修改Present Value的值，回车即可发送下行命令。

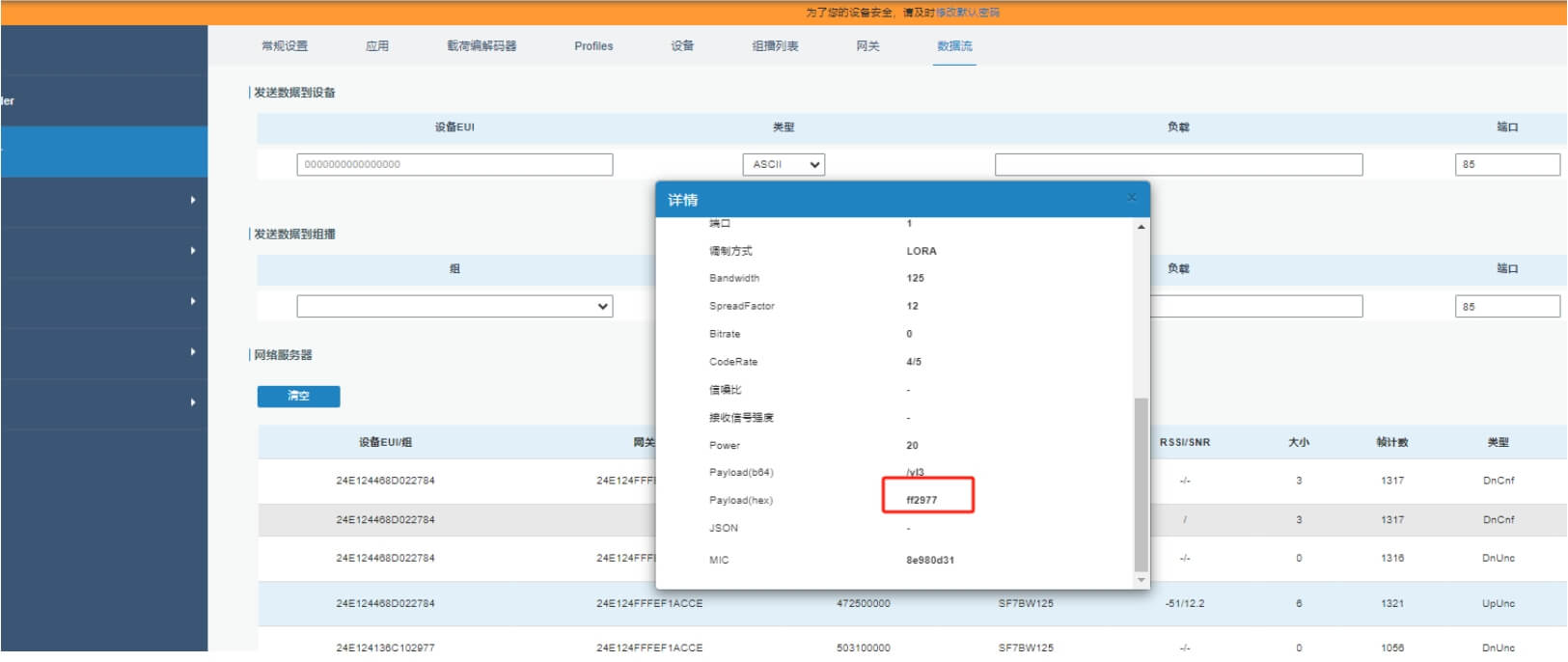

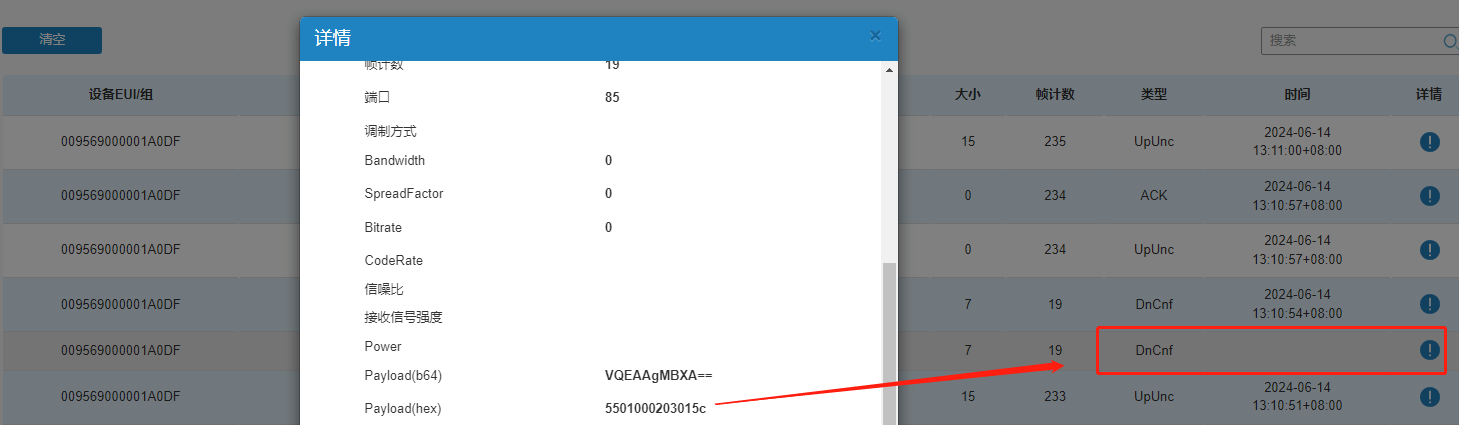

（5）在网关上即可收到通过BACnet下发的指令。

3. BACnet 对接（WS50x触摸式开关面板）

以解码器为例，1111全开，1101（1、3开，2关）、1001（1灯开，2,3关）。

function Encode(fPort, obj) {
var bytes = [];
bytes.push(0xff);
bytes.push(0x29);
if (obj.switch1 == 1111 ) {
bytes.push(0x77);
}
else if(obj.switch1 == 1011 ){
bytes.push(0x76);
}
else if(obj.switch1 == 1101 ){
bytes.push(0x75);
}
else if(obj.switch1 == 1110 ){
bytes.push(0x73);
}
else if(obj.switch1 == 1001 ){
bytes.push(0x74);
}
else if(obj.switch1 == 1010 ){
bytes.push(0x72);
}
else if(obj.switch1 == 1100 ){
bytes.push(0x71);
}
else if(obj.switch1 == 1000 ){
bytes.push(0x70);
}

return bytes;
}

下发内容：{“switch1”: 1000}

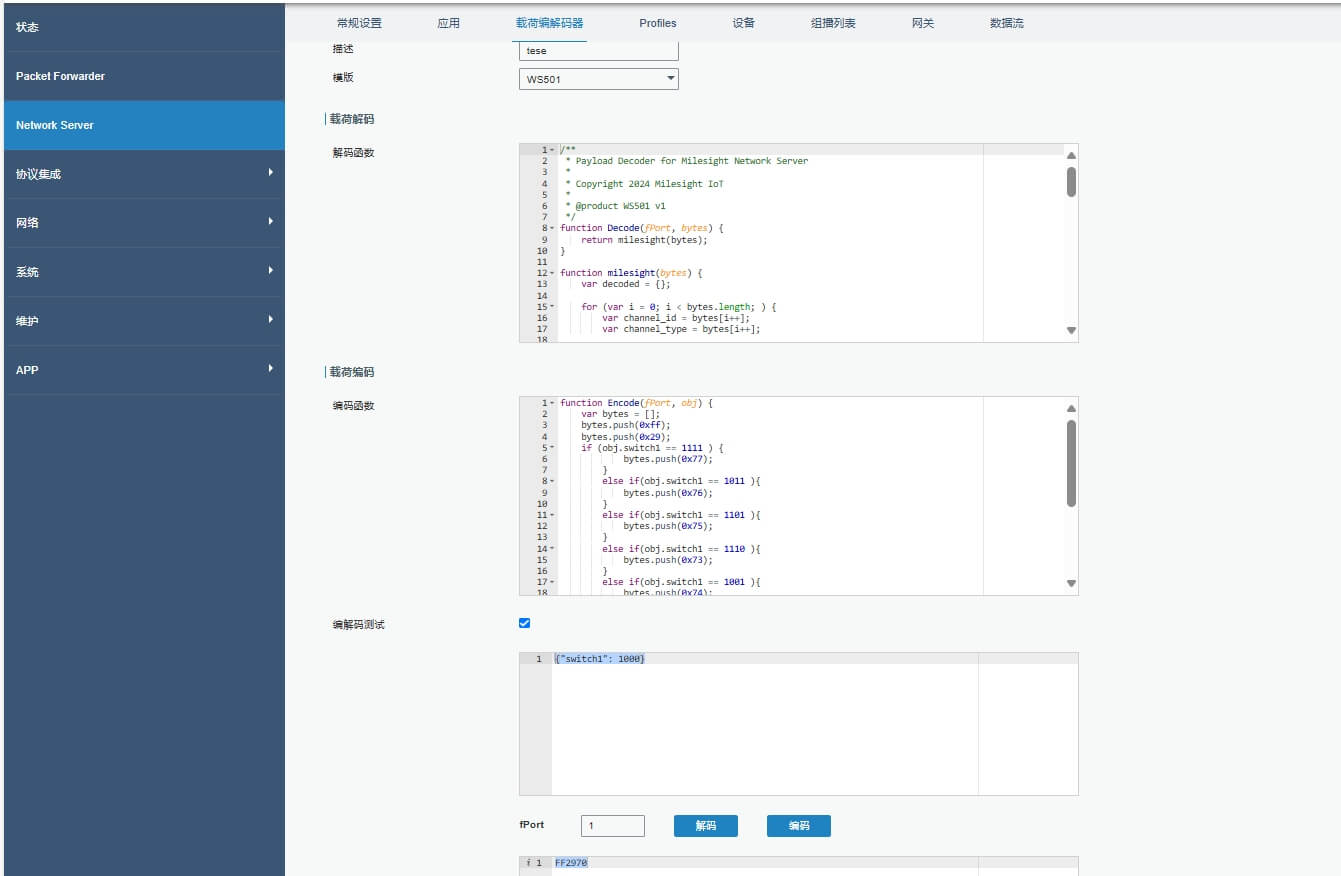

1. 将上面的解码器函数复制到WS50x的编码函数中，下发内容复制到编解码测试中，点击”编码”—生成FF2970。

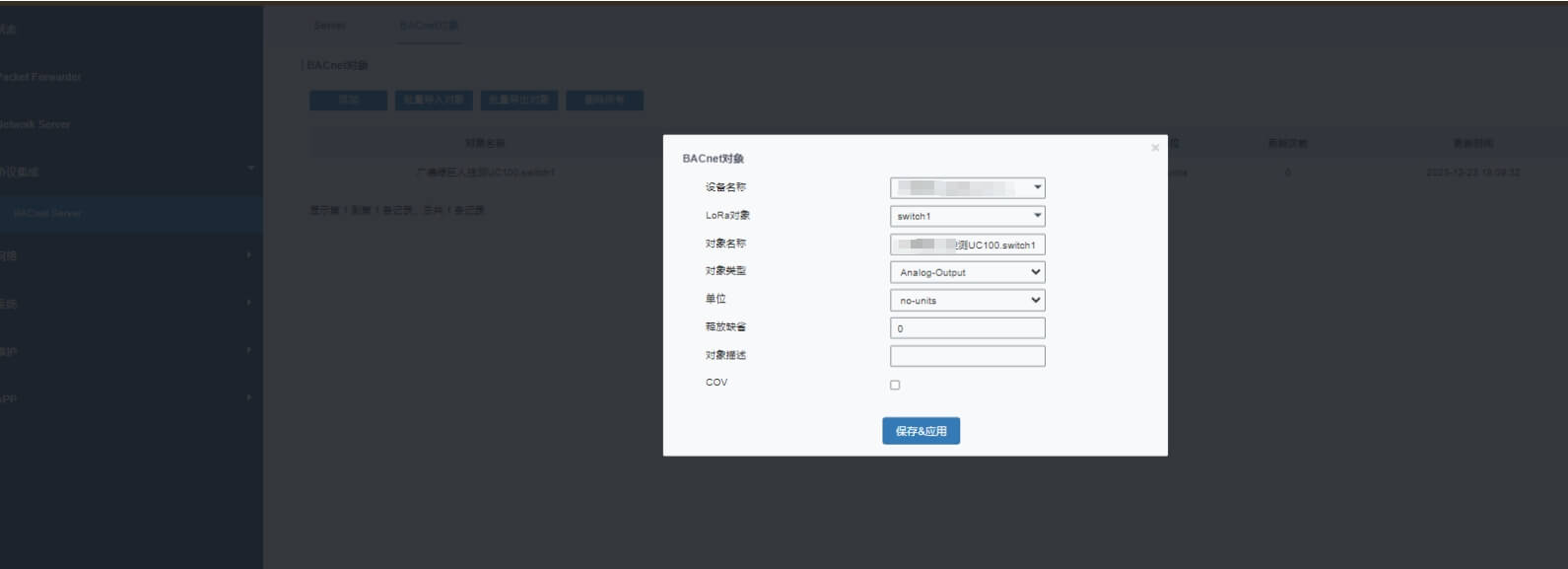

2. 添加对象。

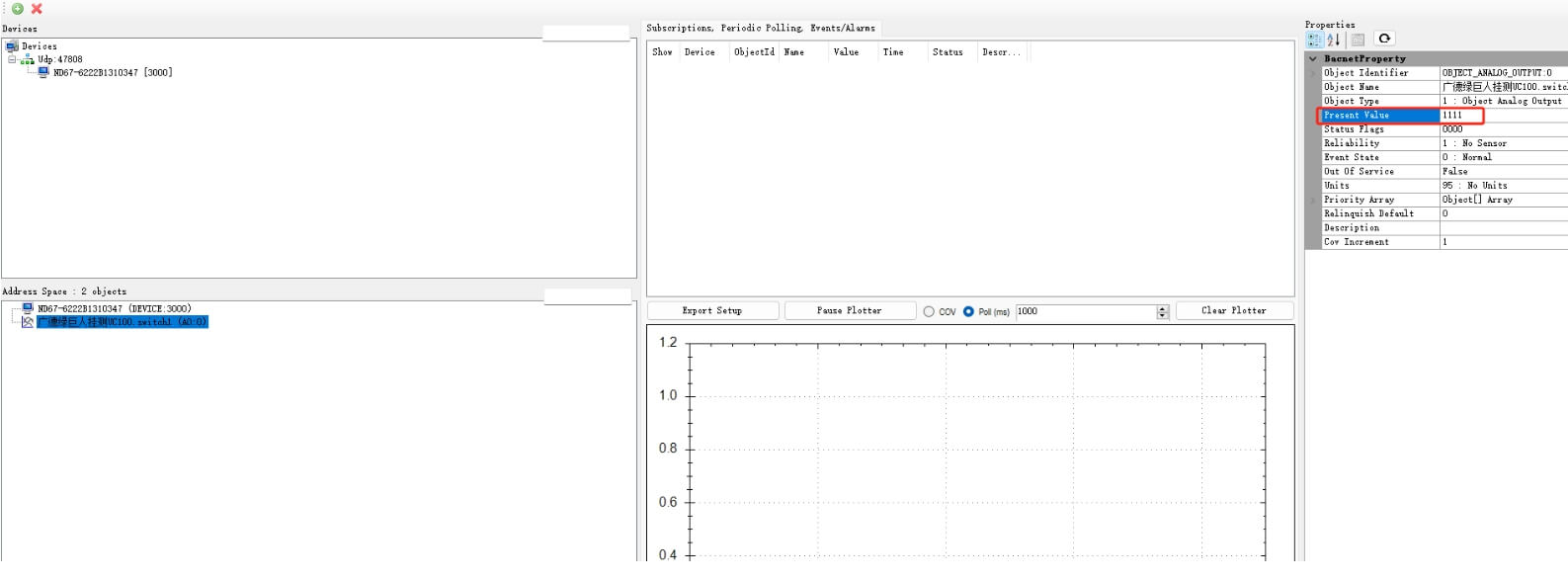

3. 下发内容：1111全关。

4. 在网关上即可收到通过BACnet下发的指令。

   备注：机械式解码函数，步骤同上。
   function Encode(fPort, obj) {
   var bytes = [];
   bytes.push(0x08);
   if (obj.switch1 == 1111 ) {
   bytes.push(0x77);
   }
   else if(obj.switch1 == 1011 ){
   bytes.push(0x76);
   }
   else if(obj.switch1 == 1101 ){
   bytes.push(0x75);
   }
   else if(obj.switch1 == 1110 ){
   bytes.push(0x73);
   }
   else if(obj.switch1 == 1001 ){
   bytes.push(0x74);
   }
   else if(obj.switch1 == 1010 ){
   bytes.push(0x72);
   }
   else if(obj.switch1 == 1100 ){
   bytes.push(0x71);
   }
   else if(obj.switch1 == 1000 ){
   bytes.push(0x70);
   }
   bytes.push(0xff);
   return bytes;
   }
