概述

星纵物联UC系列产品的DI(数字量输入)通常用于监控设备状态,用于触发告警上报,如监控柜子有没有被异常打开;DO(继电器输出)输出开/关信号,可用于远程控制现场设备的开关机。本文介绍UC系列采集器DI/DO如何接线以及测试。

准备

  • 星纵物联LoRaWAN®网关
  • 星纵物联UC系列采集器(如UC1152、UC50x、UC300)
  • Toolbox配置工具
  • 导线
  • 电池+LED灯

接线示例

1. DO接线(UC11xx/UC300)

UC11xx/UC300系列上的DO属于继电器输出,类似于做为一个单刀双掷开关,所接的设备是干接点,DO接受电压范围:3A DC (最大30 V) 或3A AC (最大250 V)。

DO接口有GND,NC,NO 三个接线,所以一路DO实际可以控制两个外部设备,分别连接OUT_COM/GND&NC,OUT_COM/GND&NO。其中一个开的时候,另外一个必定是关着的,如下以灯泡接线为例。

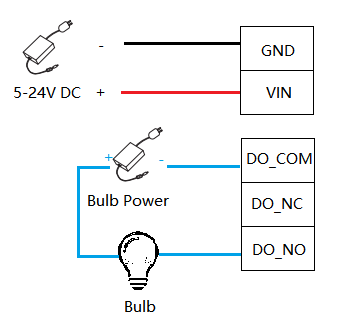

1)如果是常开触点,接线如下,灯泡只有在开关打开时才会亮:

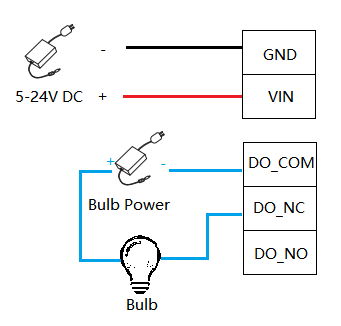

2)如果是常闭触点,接线如下,只有当开关打开时灯泡才会关闭:

2. DI接线(UC11xx/UC300)

UC11xx/UC300系列上的DI为光电隔离器,正常DI检测到电压逻辑:3-24V判断为高电平,0-3V判断为低电平,一般使用0V输入。

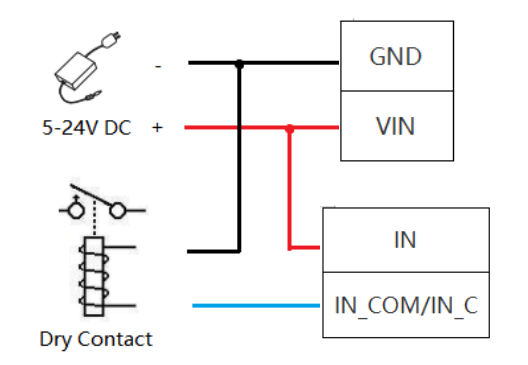

1)如果设备是干接点,接线图如下:

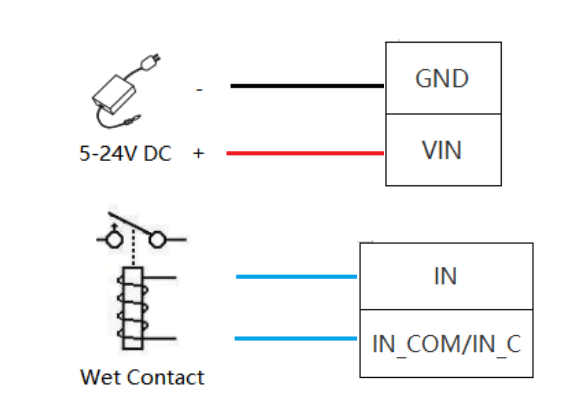

2)如果设备是湿接点,接线图如下:

3.UC50x DI

电压范围为0~3.3V DC,正常DI检测到电压为2.5~3.3V之间判断为高电平, 0~0.9V判断为低电平。

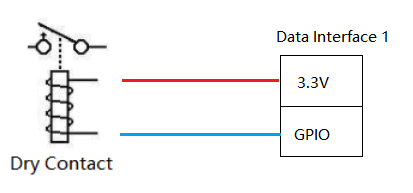

1)如果设备是干接点,将GPIO设置为拉高,接线图如下:

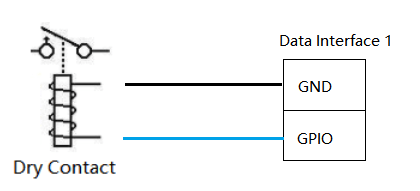

2)如果设备是干接点,将GPIO设置为拉低,接线图如下:

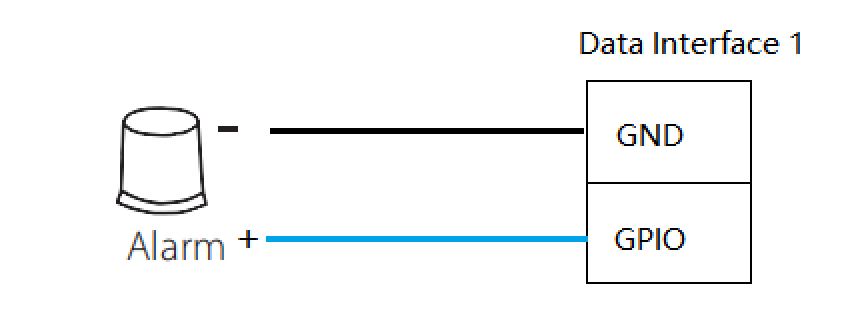

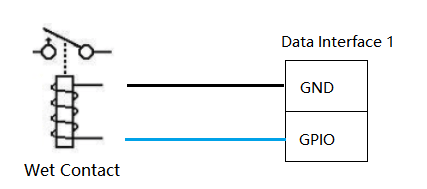

3)如果设备是湿接点,则无需考虑GPIO拉高或者拉低,接线如下:

4.UC50x DO

所接的设备需要是湿接点,接线图如下:

测试结果

1. DI触发数据上报

1.1 UC11xx设备

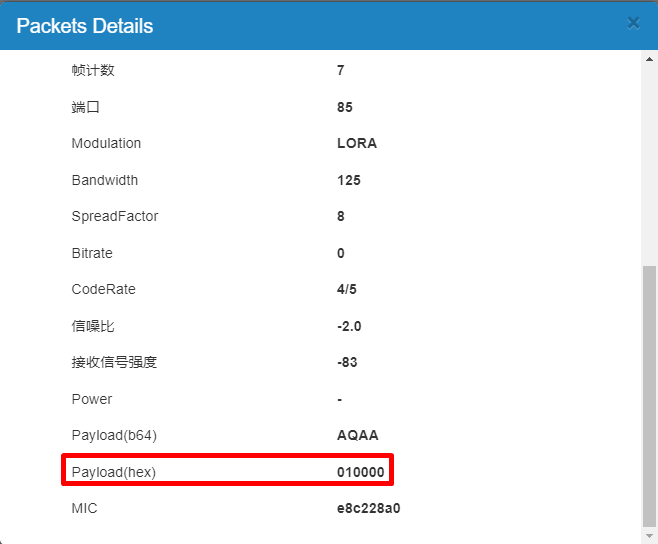

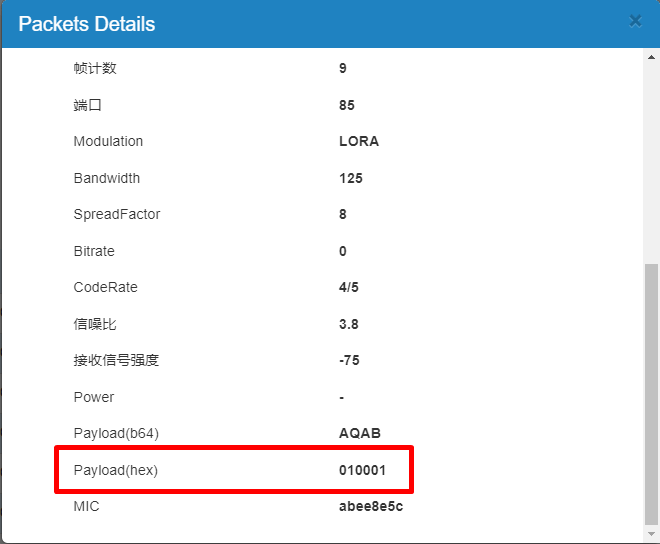

低电平上报:010000 高电平上报:010001

1.2 UC50x/UC300设备

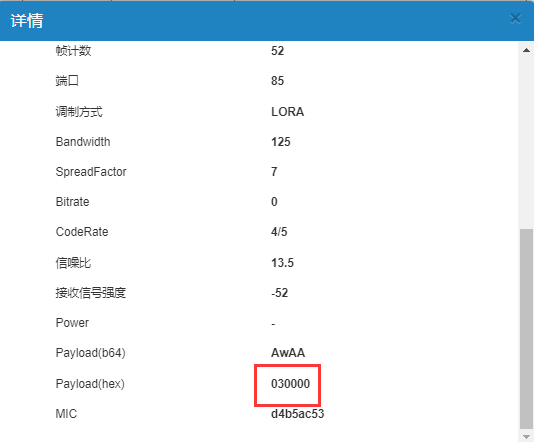

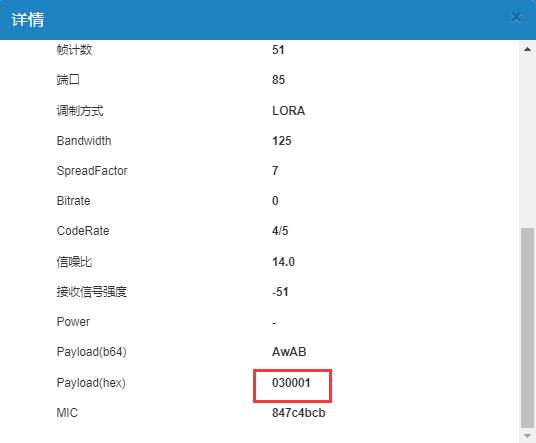

DI1低电平上报:030000 DI1高电平上报:030001

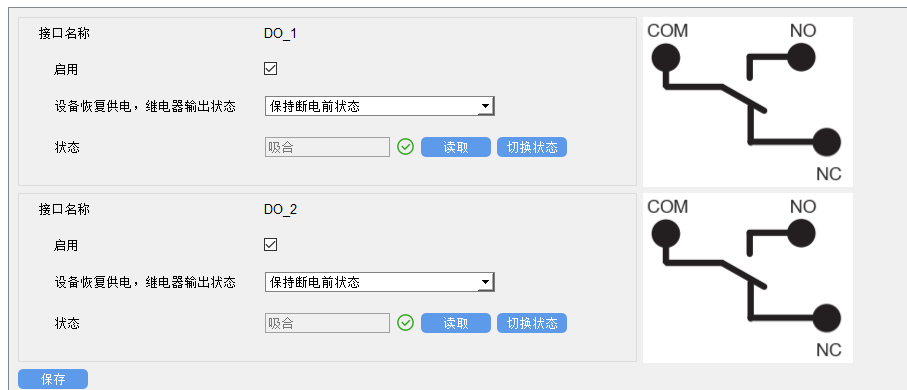

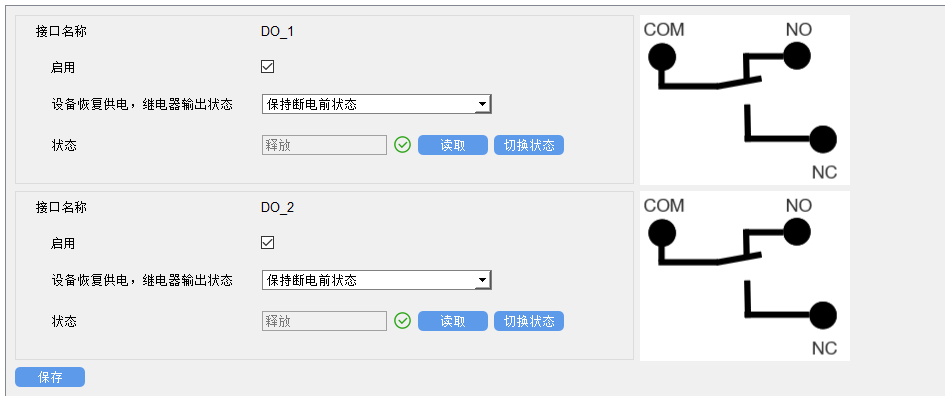

2. DO下发控制

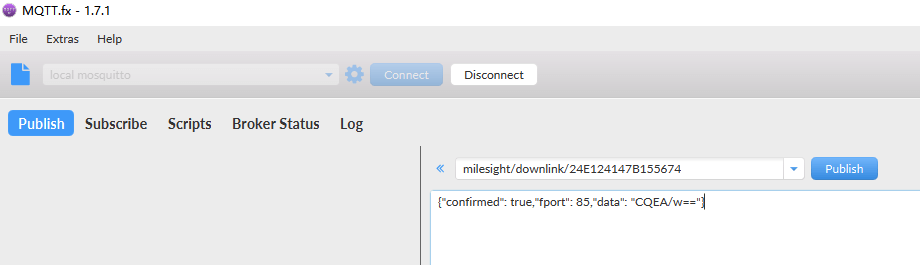

可通过MQTT发布DO控制指令到网关,MQTT发布主题需与网关下行订阅主题相匹配。

2.1 UC1122&UC1152设备

使能DO1高

{“confirmed”: true,”fport”: 85,”data”: “CQEA/w==”}

使能DO1 低

{“confirmed”: true,”fport”: 85,”data”: “CQAA/w==”}

2.2 UC300设备

使能DO1吸和

{“confirmed”: true,”fport”: 85,”data”: “BwAA/w==”}

使能DO2吸和

{“confirmed”: true,”fport”: 85,”data”: “CAAA/w==”}

使能DO1释放

{“confirmed”: true,”fport”: 85,”data”: “BwEA/w==”}

使能DO2释放

{“confirmed”: true,”fport”: 85,”data”: “CAEA/w==”}
