概述

星纵物联UC系列采集器支持RS485透传，包含主动透传和双向透传两种工作模式。

主动透传

由服务器端先下发指令，透传对应的指令到终端设备，再返回终端设备回复的数据，事件触发是由服务器下行指令开始执行。启用主动透传时可同时支持Modbus通道主动采集。

• • 下行：服务器 一^MQTT→ 网关 一^LoRaWAN®→ UC系列 一^RS485→ 终端
  • 回复：终端 一^RS485→ UC系列 一^LoRaWAN®→ 网关 一^MQTT→ 服务器

双向透传

数据自由的双向透传，可以从服务器端先下行，也可以由终端设备先上行。

服务器 ←^MQTT→ 网关 ←^LoRaWAN®→ UC系列 ←^RS485→ 终端

注意：由于无法区分数据是通道下发采集还是透传下发，启用双向透传时不支持Modbus通道主动采集。

准备

• 星纵物联LoRaWAN^®网关
• 星纵物联UC系列采集器
• 串口模拟工具：modbus slave
• RS485 转USB转换器

步骤

1. 硬件连接

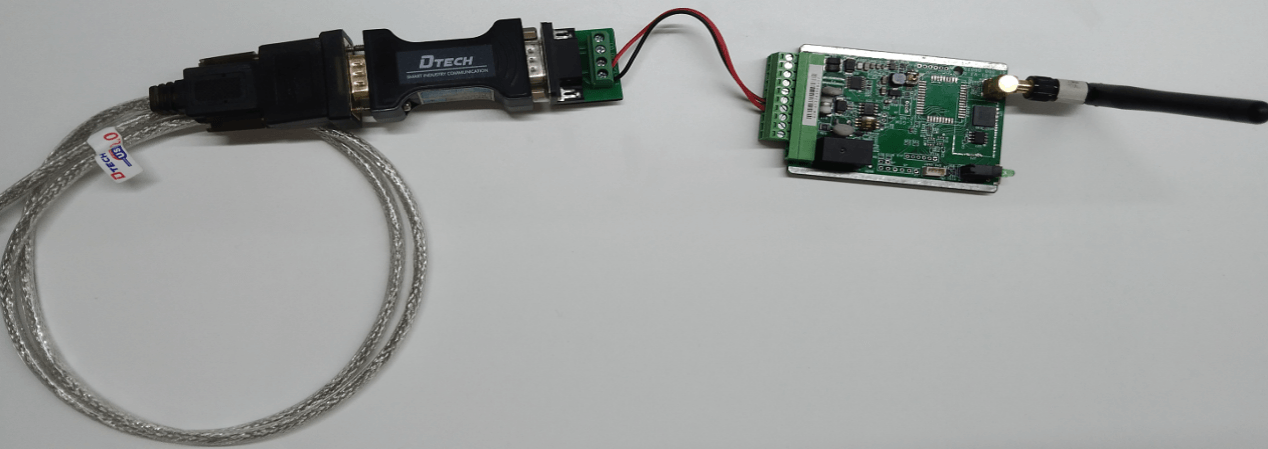

将UC设备的RS485接口通过RS485转USB转换器连接至电脑端。电脑端打开Modbus Slave软件模拟节点设备。

注意：连接完成后可通过Toolbox在UC设备配置界面配置采集通道，通过点击fetch检查是否采集到数值。如果能够正常采集到数值则代表UC设备与传感器间连接正常。

2. UC设备接入网关

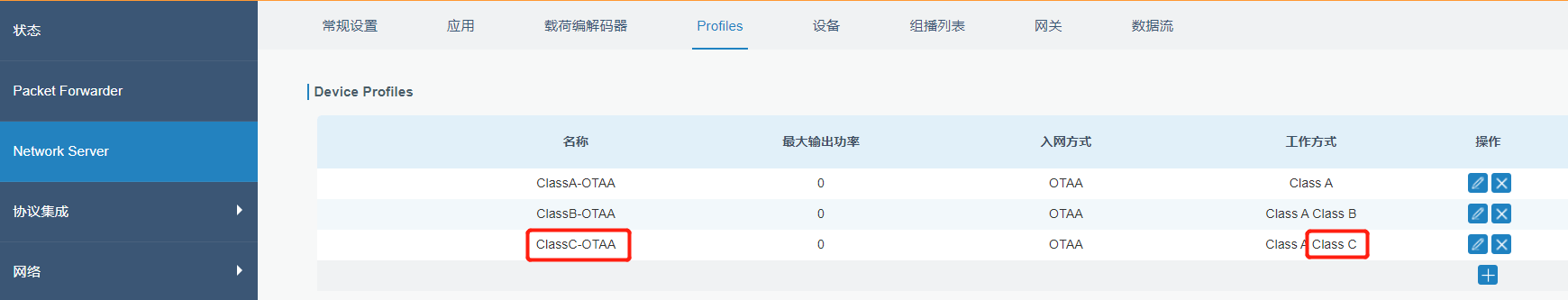

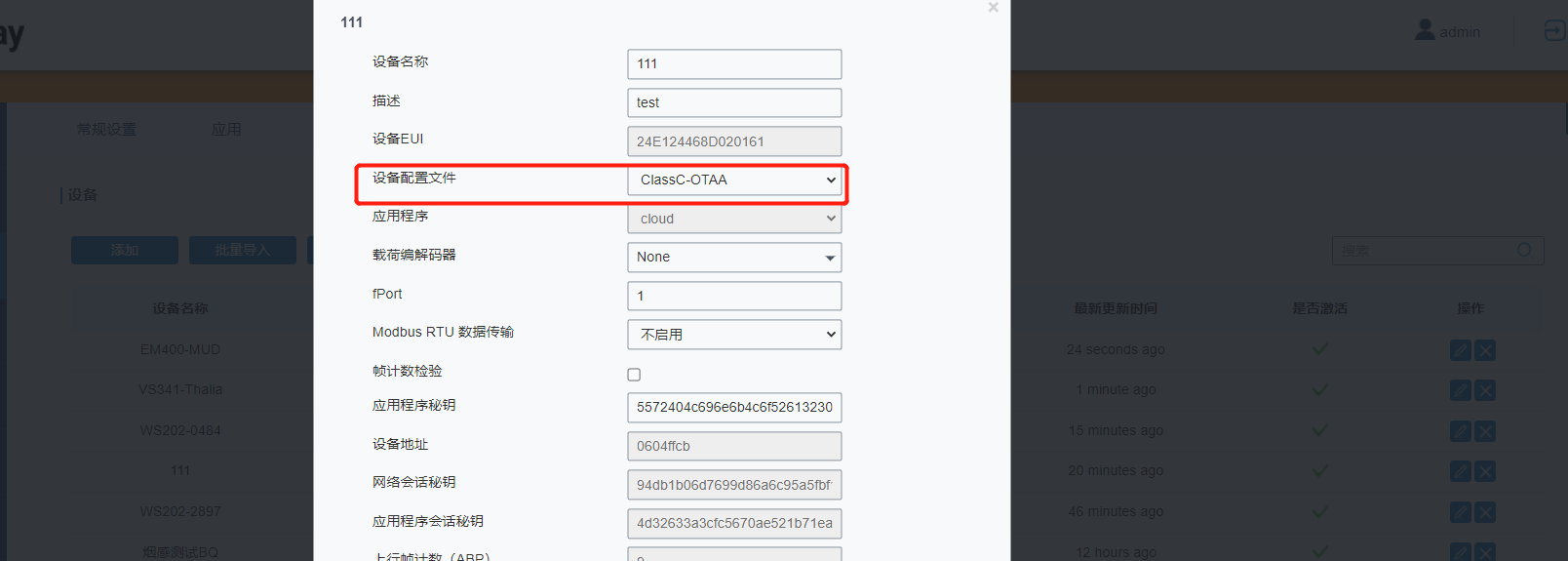

在网关上添加并激活UC设备，注意添加设备时需要按对应设备的工作方式选择，常规UC设备工作方式需要配置为Class C。添加步骤参考：网关内置NS添加节点设备

3.主动透传

3.1 UC设备配置

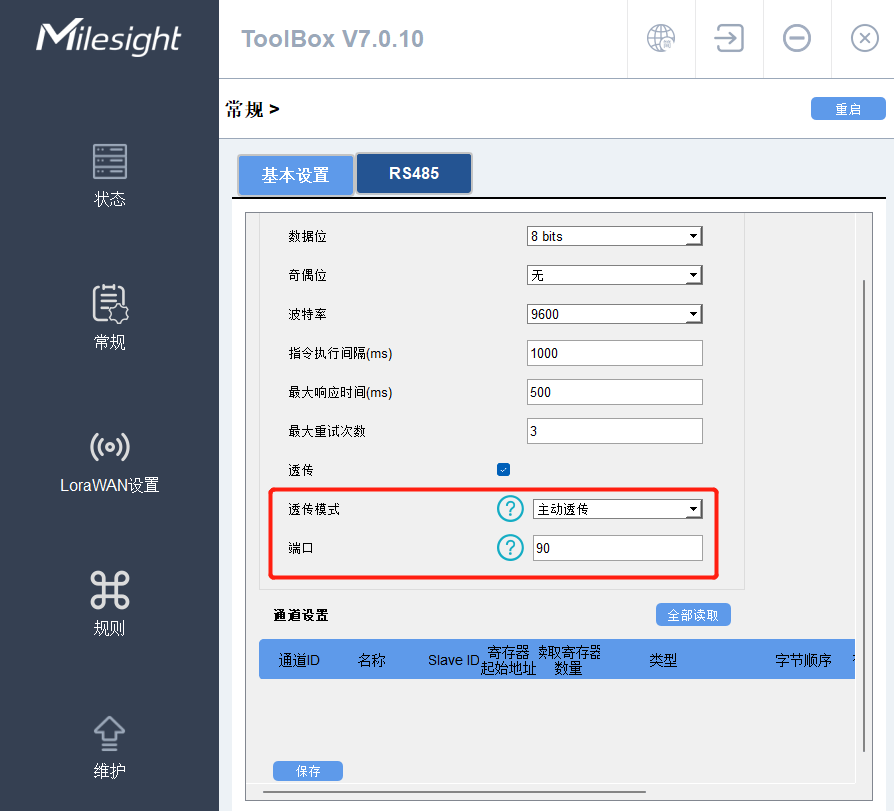

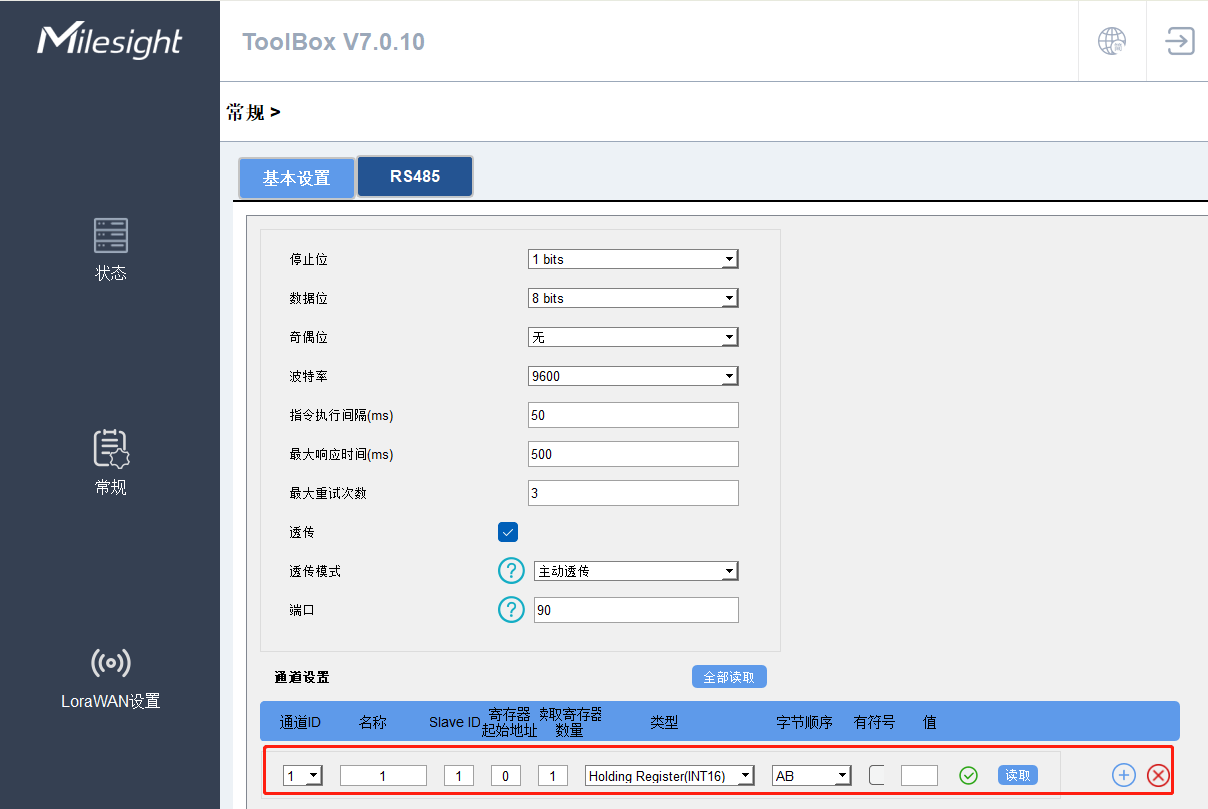

在“常规 > RS485”配置页面中勾选“透传”后模式选择为“主动透传”，端口可以使用90，网关或服务器下发指令时将进行透明传输到终端设备。

3.2 数据下行

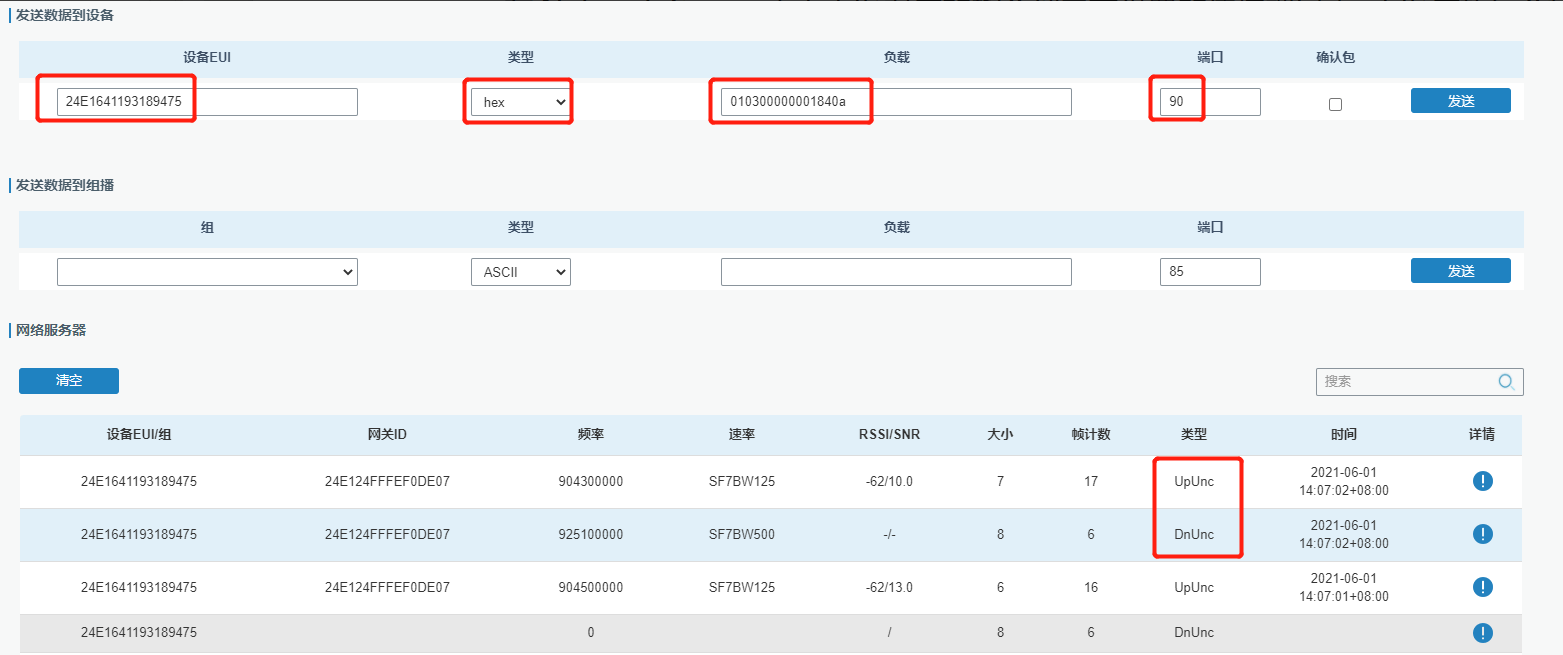

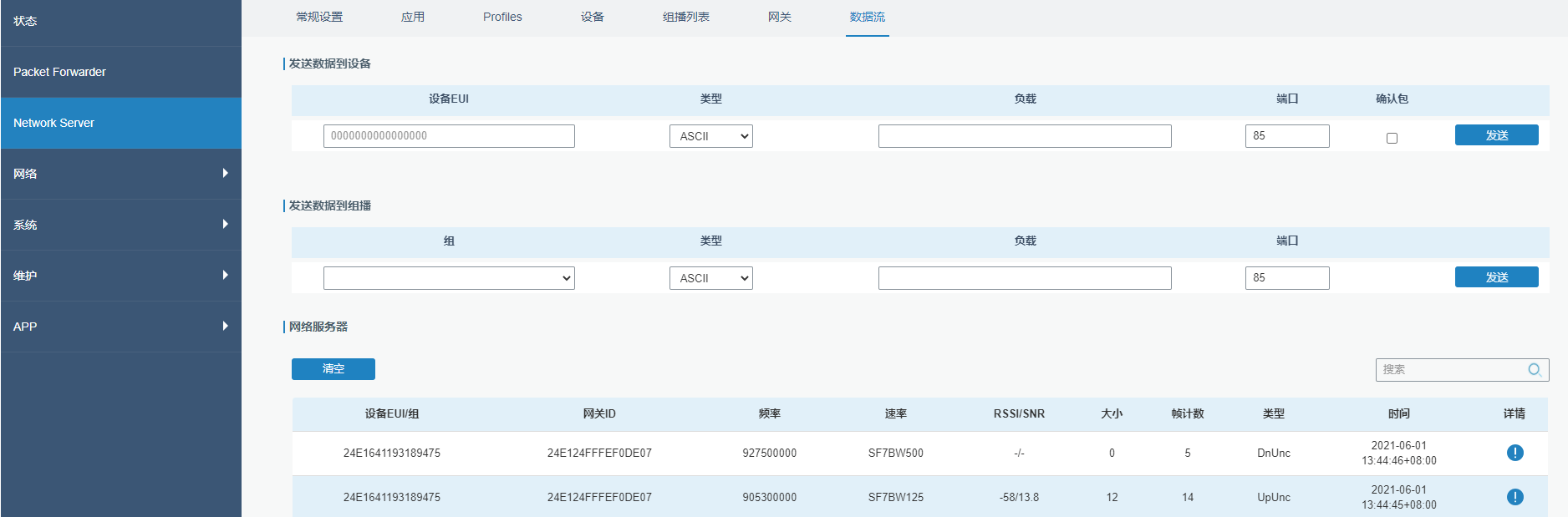

UC设备成功接入网关后，进入“Network Server > 数据流”下发数据。参考：如何在网关上测试下行指令

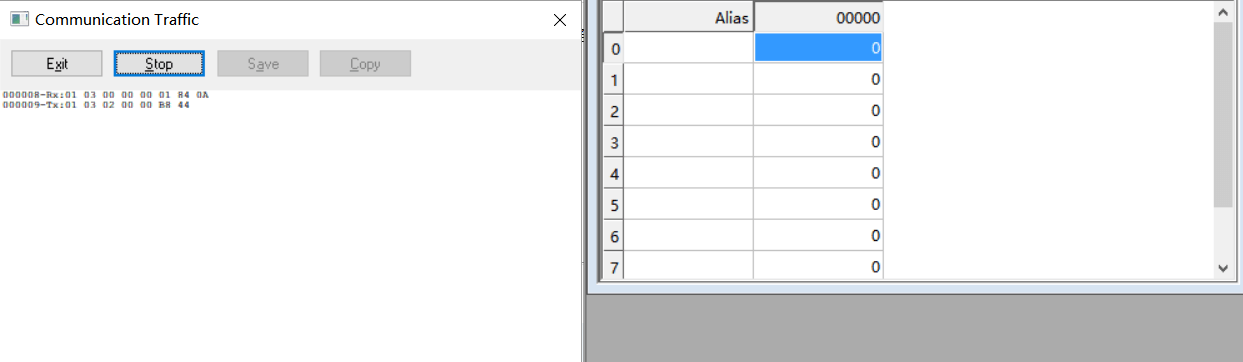

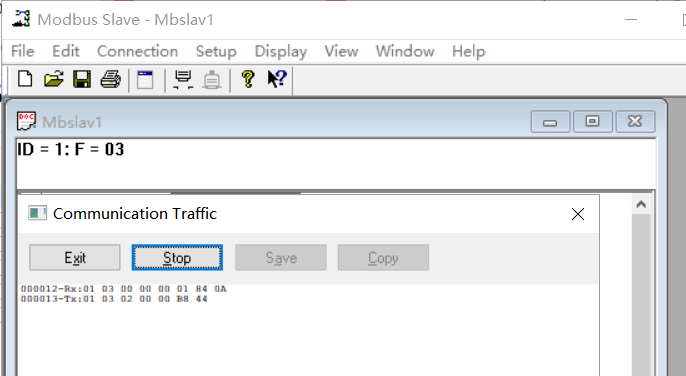

电脑端通过modbus slave节点端也可观察到数据流的交互情况。

4.双向透传

4.1 设备配置

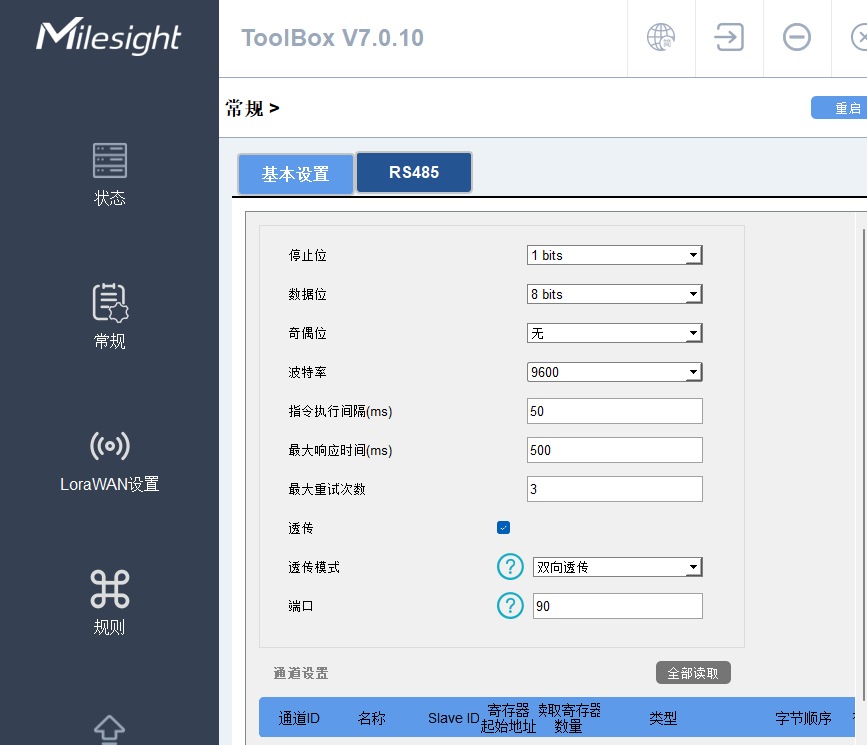

进入“常规>RS485”配置页面中勾选“透传”后模式选择为“双向透传”，端口可以默认使用90。

4.2 终端设备主动上报（串口工具模拟终端设备）

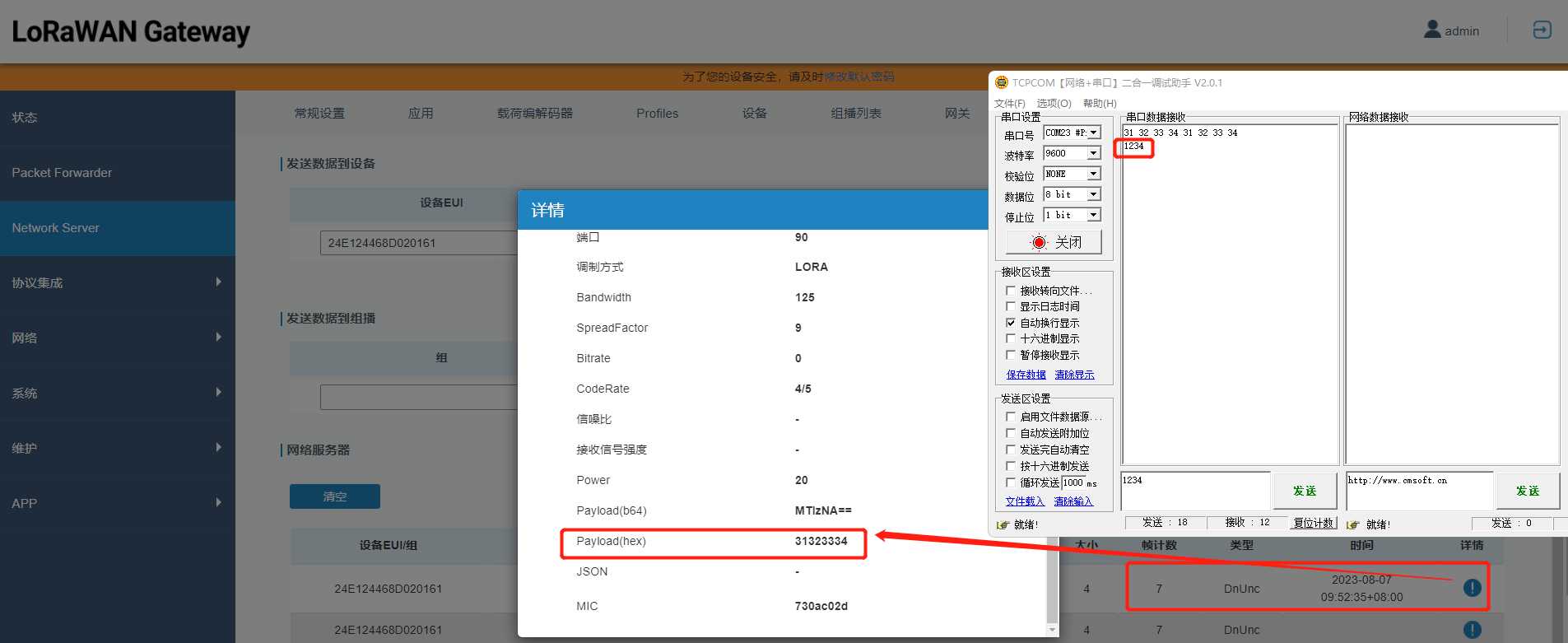

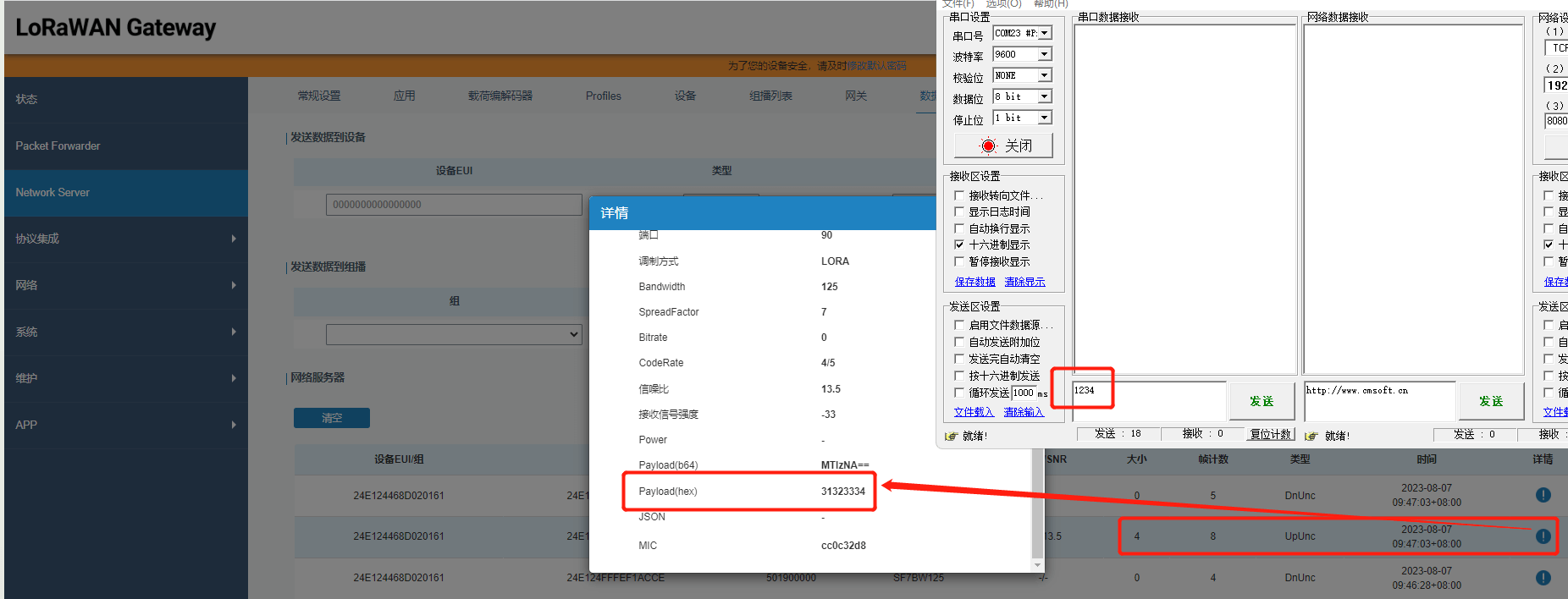

串口发送字符1234，在“Network Server > 数据流”中可以看到上行的数据。

4.3 网关/服务端下发数据

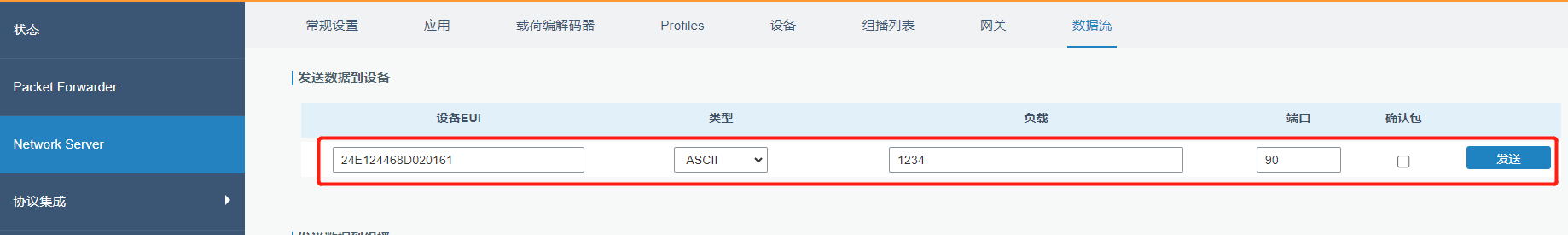

进入“Network Server > 数据流”中下发数据，数据内容按具体需求，格式转化成对应的数据类型。

查看网关与终端的数据。
