概述

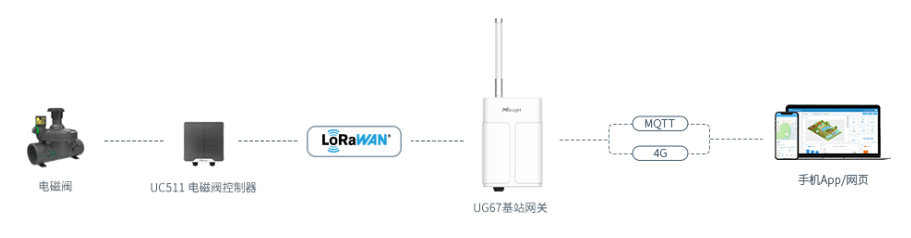

本文件主要描述电磁阀如何对接星纵物联电磁阀控制器，电磁阀控制器如何成功添加到网关上，网关如何对接到第三方应用管理控制平台上，如何在网关上测试下发控制电磁阀动作操作。

准备

收到设备时，请先检查设备的数量与各项配件是否齐全。

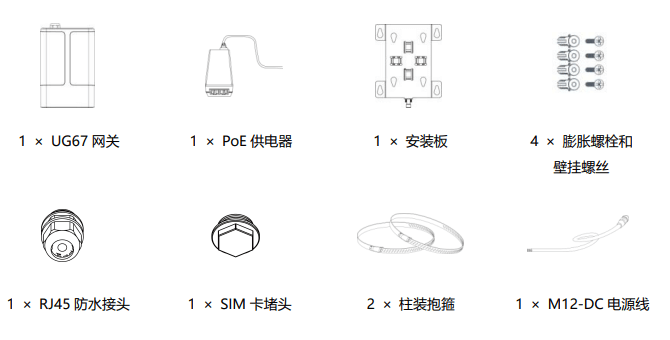

①UG67包装配件清单：

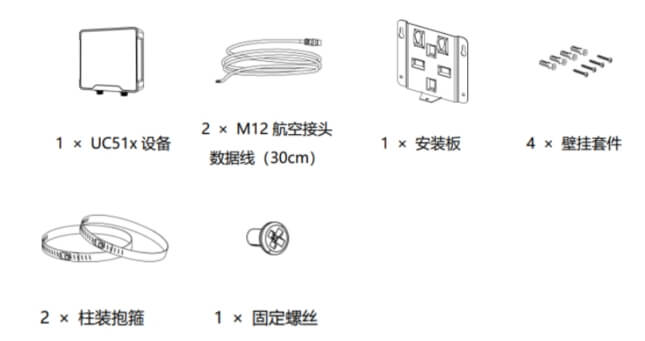

②UC51X配件清单：

测试步骤

为了减少测试的步骤，测试前首先需要明确对接的平台。或者只是使用网关进行初步测试。
备注说明：
①星纵云平台不支持本地部署。若前期测试没有第三方的应用平台，可以先使用星纵云做前期测试。
②星纵云目前只支持星纵传感器和网关对接。
③网关对接到星纵云之后，就不能对接到第三方的应用平台。

1.对接第三方应用平台

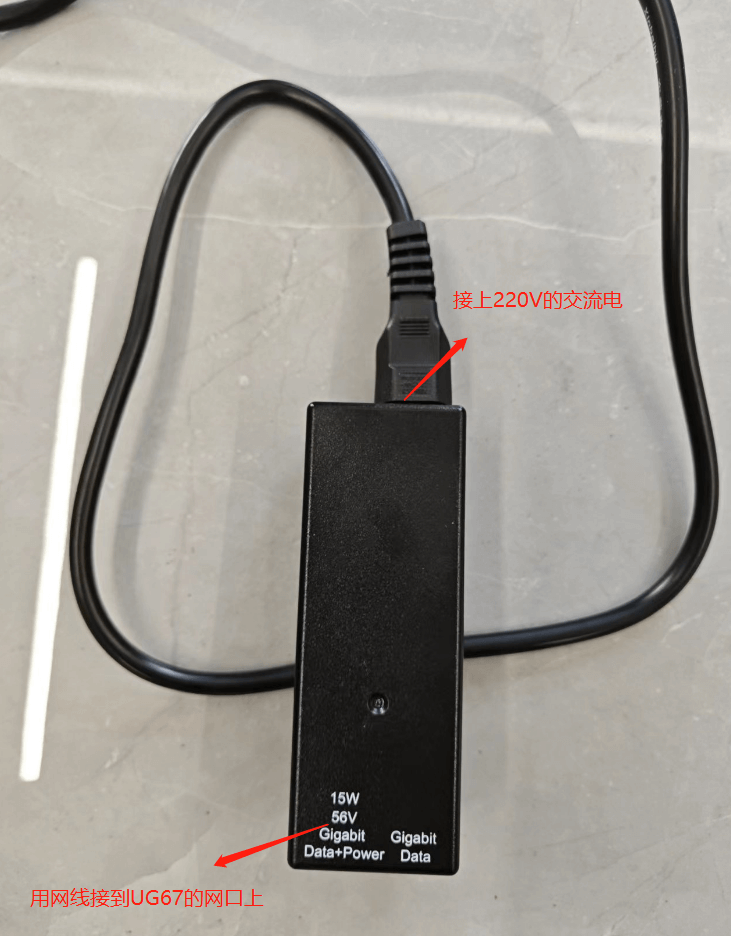

UG67网关上电。

2.网关登录与上网

（1）电脑WiFi无线登录网关界面，网关使用蜂窝上网，参考如下视频：WIFI登录，蜂窝上网视频；

备注：网关登录默认的用户名：admin，密码：password。

（2）插SIM卡之后，判断SIM卡是否正常的判断依据：登录网关界面，在“状态–>蜂窝，查看状态是否是Ready，是否获取到IP地址”，若是Ready状态且正常获取到IP地址，则蜂窝正常。

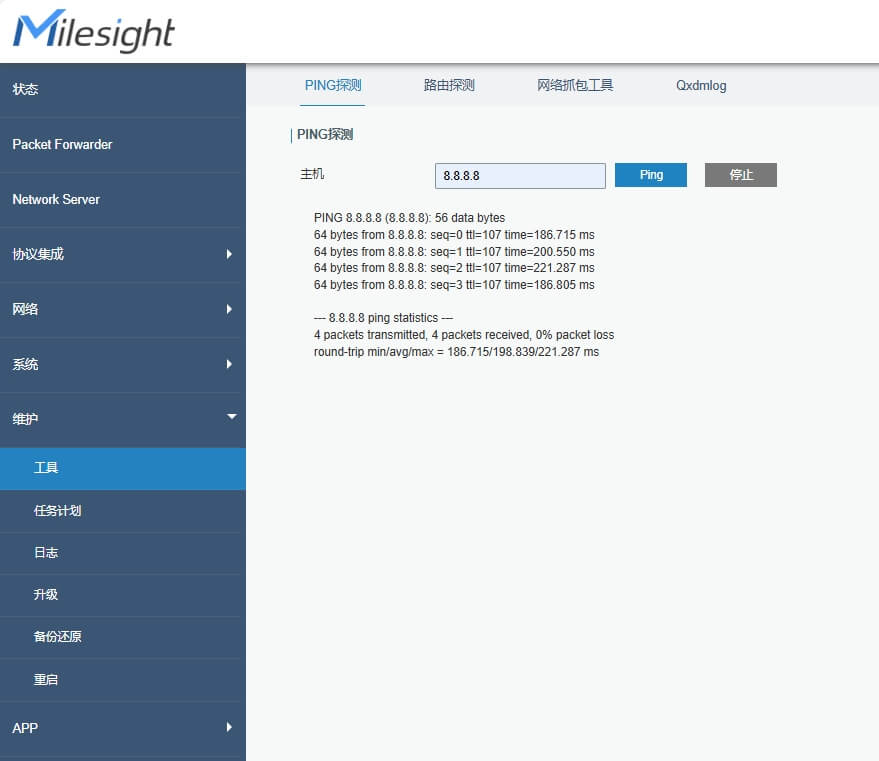

判断网关是否上网的依据是：登录网关界面”维护–>工具–>PING探测”，输入地址8.8.8.8或者114.114.114.114，如果能ping通，说明上网正常。

（3）网关上添加阀控器

①单台添加阀控器参考如下视频：
网关上单台添加电磁阀控制器操作视频

备注：设备EUI是电磁阀控制器设备后背贴上的DevEUI数字，应用程序密钥默认是5572404c696e6b4c6f52613230313823

②按照如上视频操作在网关上添加完电磁阀控制器后，触发电磁阀控制器入网，触发电磁阀控制器入网操作如下：

A、若是安卓手机，在官网“安卓手机的Toolbox下载链接”下载文件安装即可。若是IOS手机，在应用商店搜索”Milesight Toolbox”下载安装接可
B、参考如下视频读取电磁阀控制器，NFC读取视频

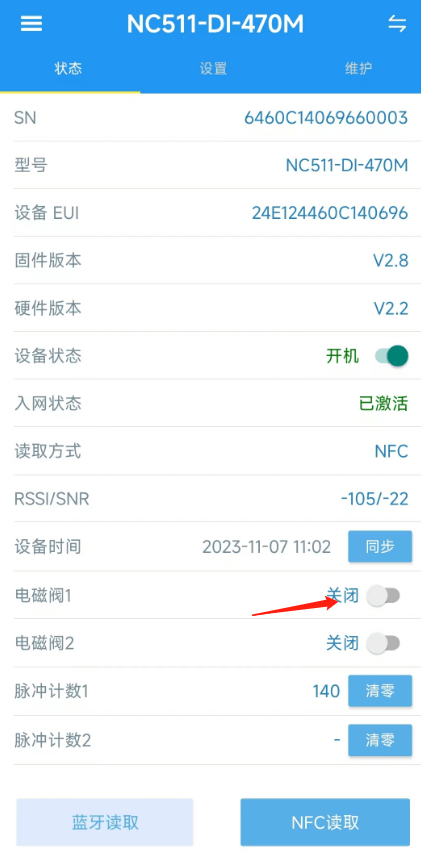

C、读取完之后，按照如下视频操作电磁阀控制器电磁阀控制器操作

③操作完之后查看阀控器和网关连接正常的判断依据：

在网关界面，“在Network Server–>设备”，查看”有最新更新时间“和“是否激活已勾选”，则阀控器和网关正常连接。

（4）网关界面下发控制阀控器操作

在网关界面下发控制器阀控器操作如下视频：在网关界面下发控制电磁阀控制器；

备注：下发控制的具体指令如下：
ff1d2000 电磁阀 1 开 ff1d0000 电磁阀 1 关
ff1d2100 电磁阀 2 开 ff1d0100 电磁阀 2 关

（5）是否下发成功与数据流查看

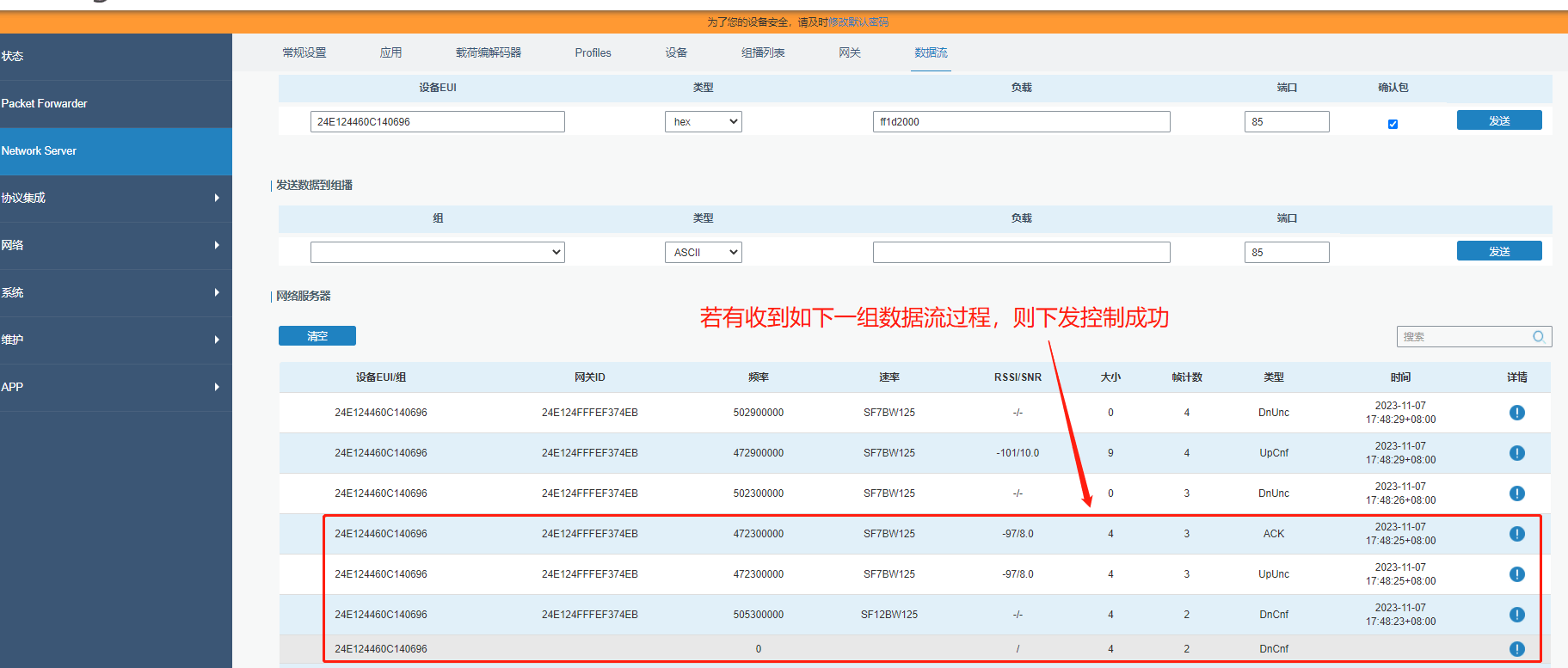

下发成功的判断依据如下图数据流：

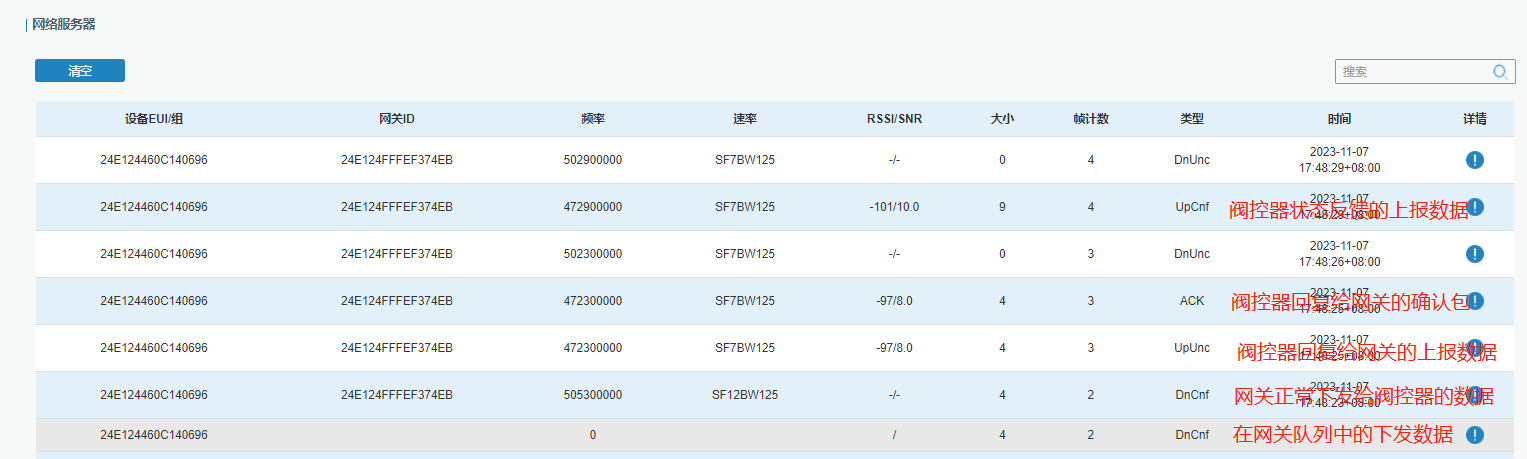

网关上数据流解析：

（6）网关通过MQTT对接第三方平台

网关MQTT对接第三方平台操作视频参考：网关MQTT对接第三方平台。

视频备注说明：
①”MQTT服务器地址“是填入第三方的服务器地址即可
②同一个MQTT服务端底下的MQTT客户端ID不能重复；
③下行主题/milesight/downlink
④下发数据如下：
{“devEUI”:”24E124460C140696″,”confirmed”: true,”fport”: 85,”data”: “/x0gAA==”} 电磁阀控制器接口1开；
{“devEUI”:”24E124460C140696″,”confirmed”: true,”fport”: 85,”data”: “/x0AAA==”} 电磁阀控制器接口1关；
{“devEUI”:”24E124460C140696″,”confirmed”: true,”fport”: 85,”data”: “/x0hAA==”} 电磁阀控制器接口2开；
{“devEUI”:”24E124460C140696″,”confirmed”: true,”fport”: 85,”data”: “/x0BAA==”} 电磁阀控制器接口2关；

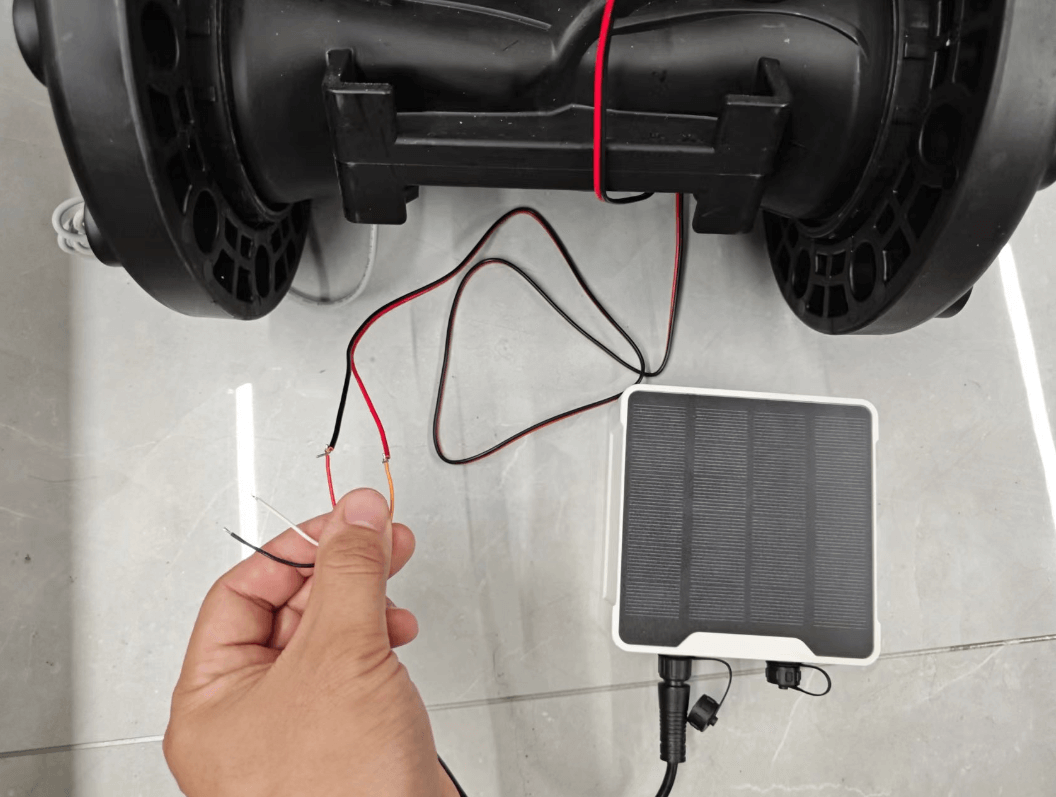

（7）电磁阀控制器和阀控器接线

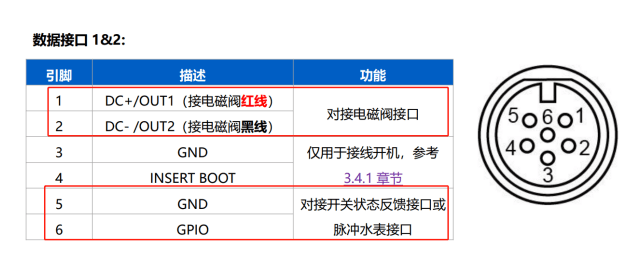

电磁阀控制器的接口说明如下：
