概述

D2D（Device to Device）功能指的是设备之间直接通信和交互的能力，即无需通过网络基础设施（比如网关/NS/AS）进行中转或传输。它允许设备在通信距离范围内相互通信、共享数据和资源，实现点对点的直接连接。

Milesight D2D（Device to Device）是星纵物联自主研发的基于LoRa®技术的全新协议，旨在实现星纵物联LoRaWAN®终端节点设备之间的无网关直接通信。通信的终端节点设备分为主控端和被控端，主控端用来发出指令以控制被控端的动作，也可以实现主控端的状态变化联动被动端触发动作。被控端设备一般工作在Class C模式下，持续探测主控端的数据请求，比如红外传感器（主控端）检测到有人，联动灯光控制器（被控端）开灯。

Milesight D2D功能介绍与使用

准备

• UC100被控端设备
• WS156-470M主控端设备
• 配置工具：Toolbox PC /Toolbox App

步骤

一、主控端设备（WS156-470M）

进入ToolBox App的“设置->D2D设置”菜单，启用D2D功能并设置D2D参数。

配置步骤:

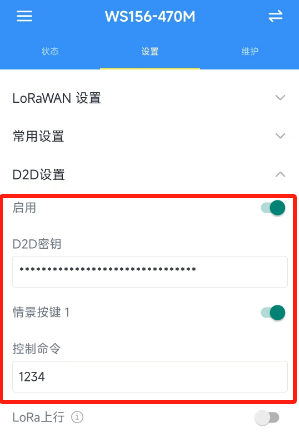

1. 启用WS156-470M的D2D功能；

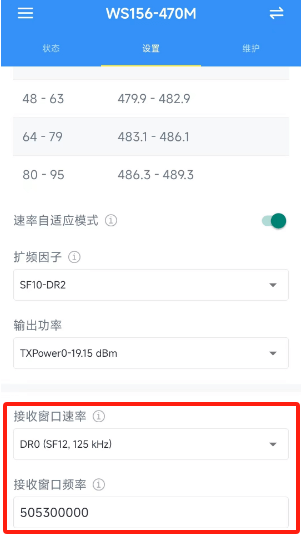

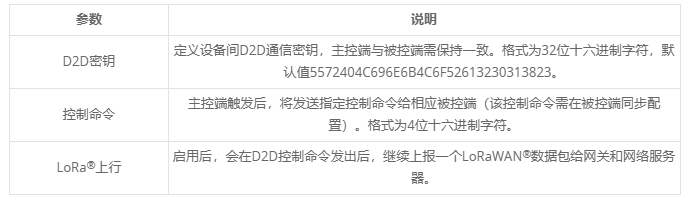

2. 配置D2D密钥、D2D通信速率/频率（即LoRaWAN®接收窗口2速率/频率）；
3. 启用WS156-470M不同状态下的D2D功能并配置相应的控制命令。

配置示例：

当WS156-470M状态为按下按键1，则发送控制命令1给被控端设备。

二、被控端设备（UC100）

进入ToolBox PC的“常规->基本设置”，启用D2D功能并设置D2D参数。

配置步骤:

1. 启用UC100的D2D功能；
2. 配置D2D密钥、D2D通信速率/频率（即LoRaWAN^®接收窗口2速率/频率）；与主控端一致
3. 配置UC100控制命令及对应的被控内容和状态。

配置示例：

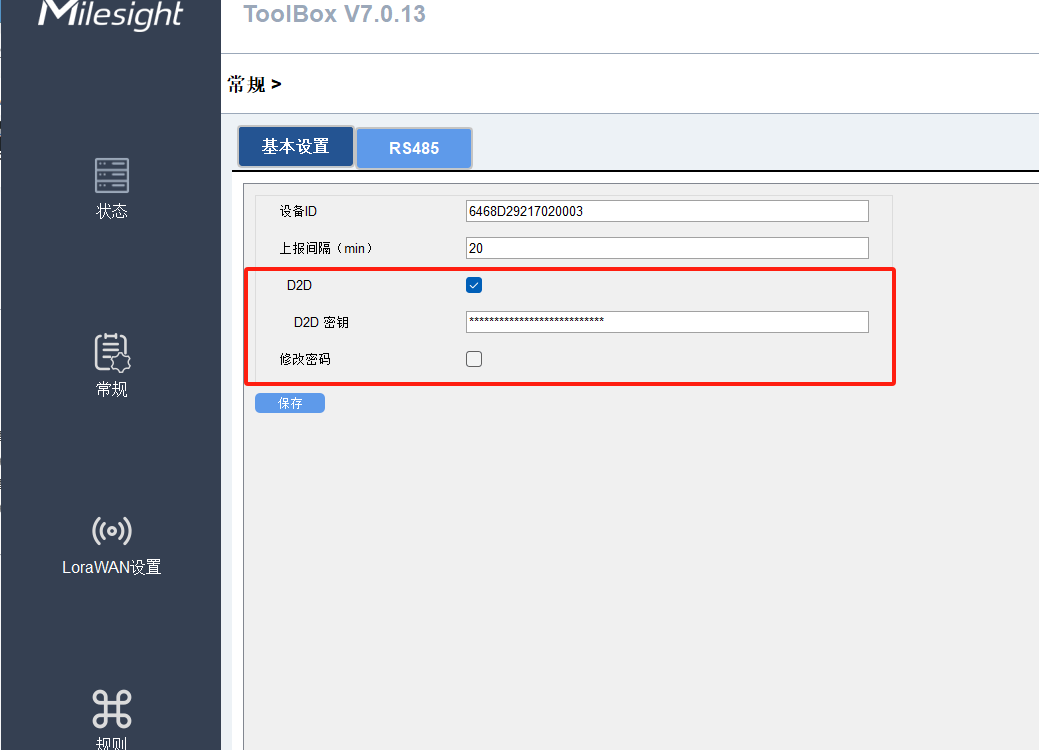

1.启用UC100的D2D功能，并配置D2D密钥。

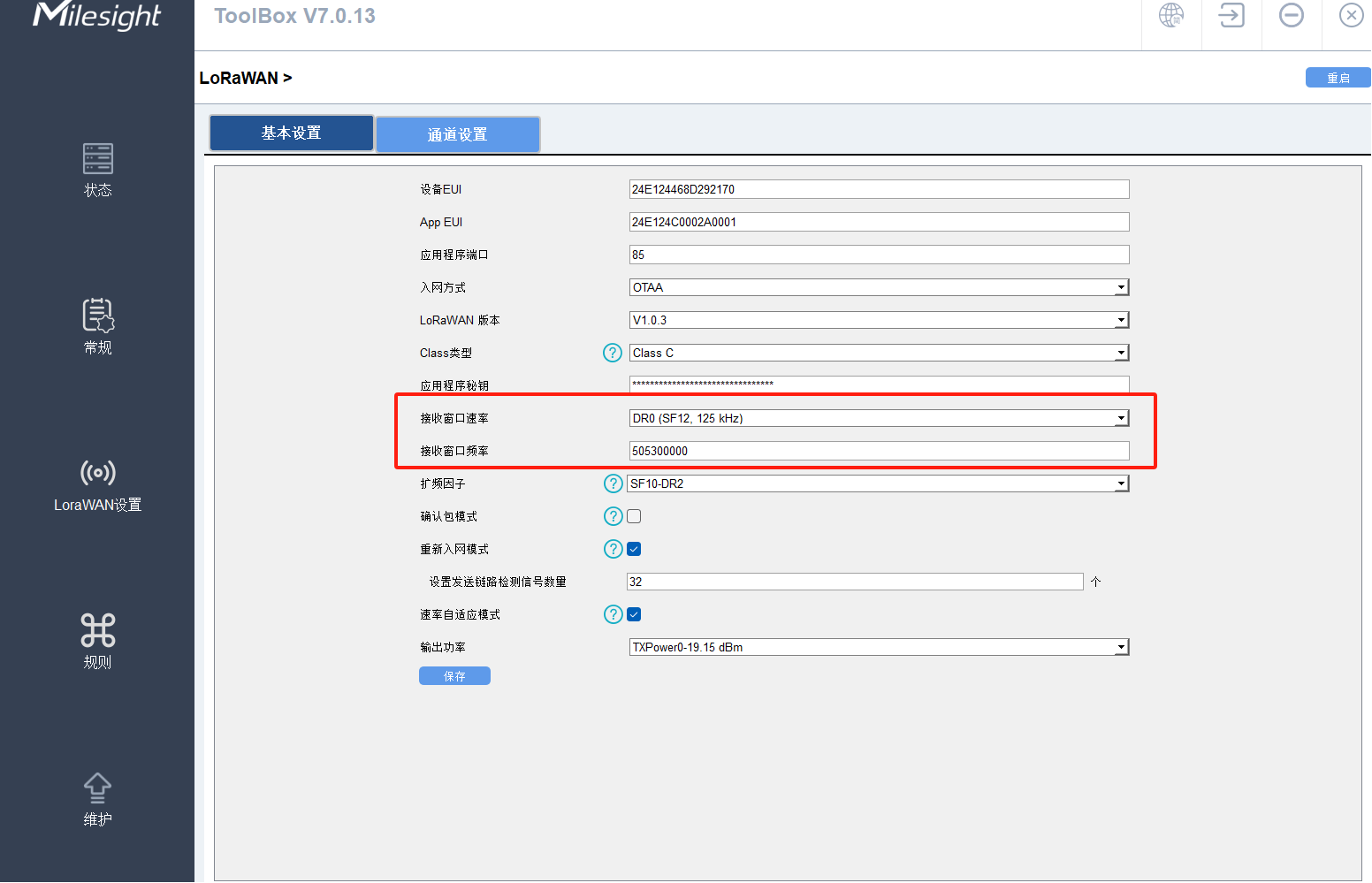

2.配置D2D通信速率/频率（即LoRaWAN®接收窗口2速率/频率）。

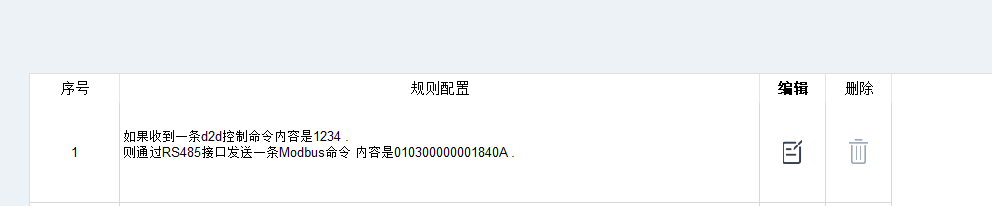

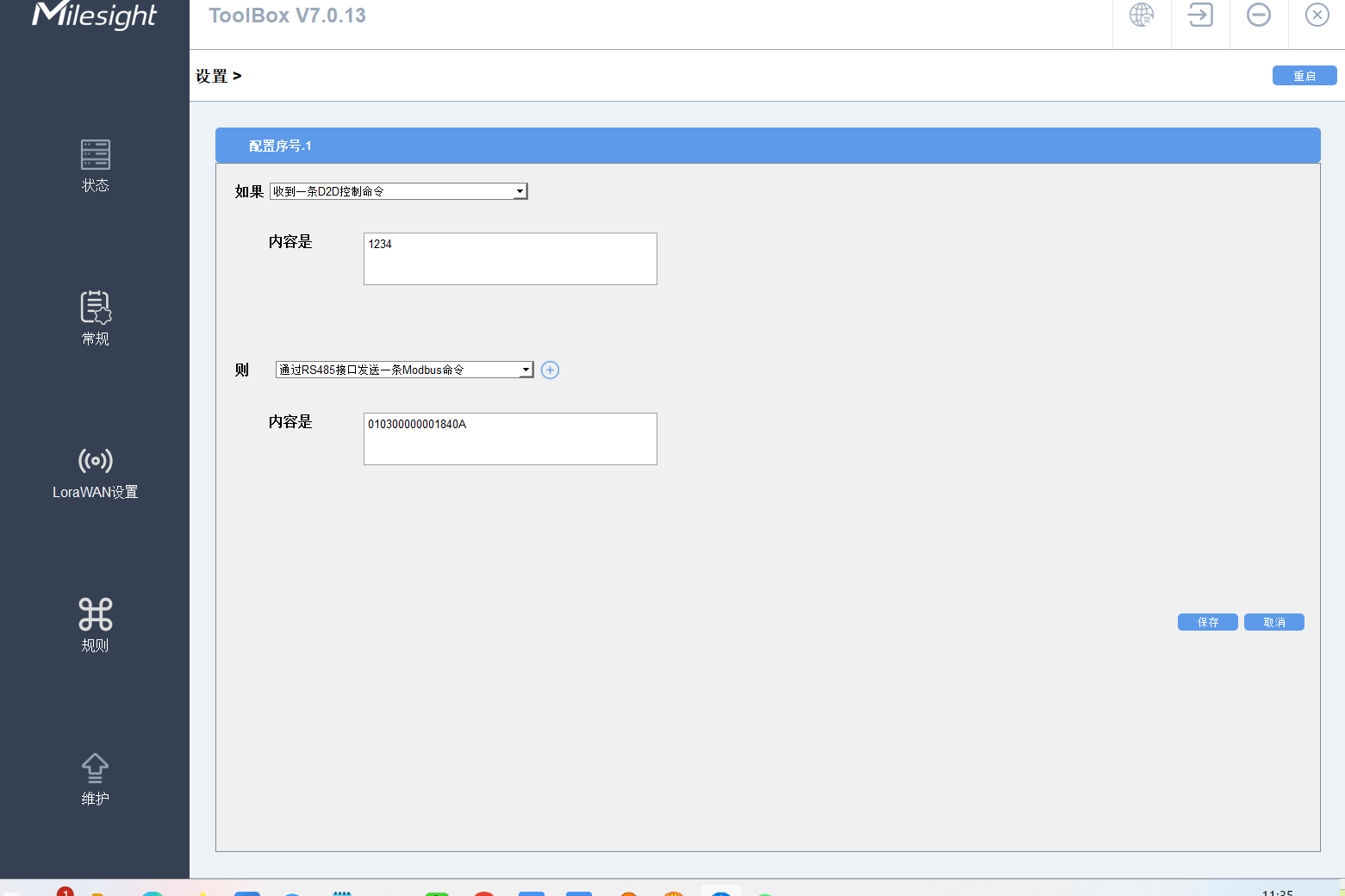

3.配置UC100控制命令及对应的被控内容和状态。

三、测试结果

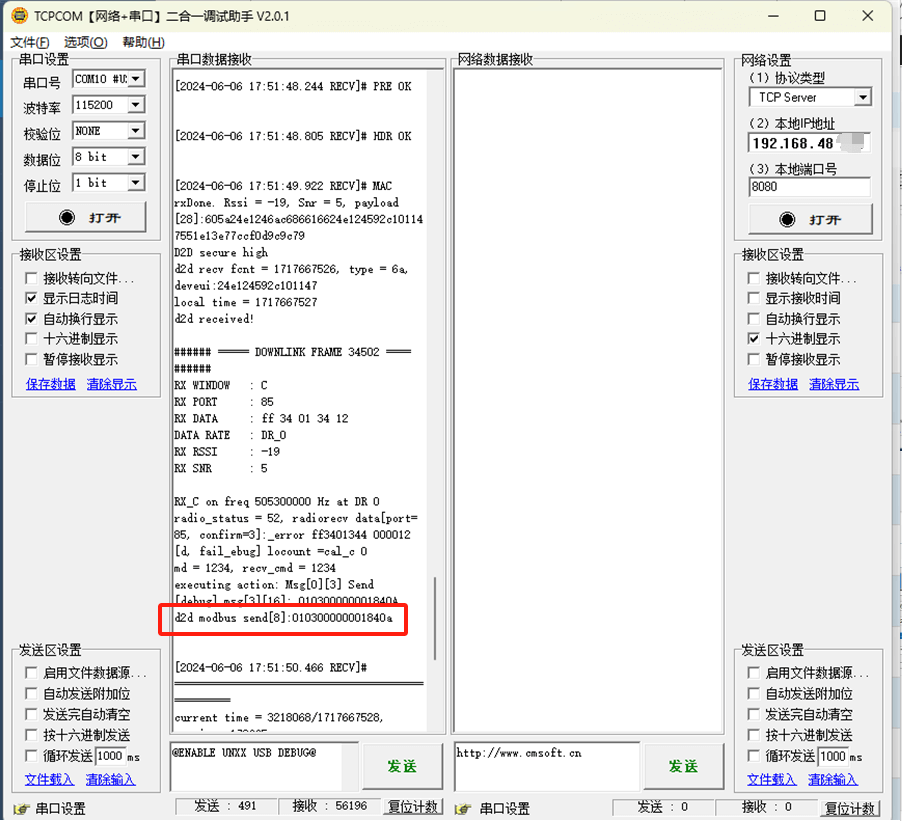

WS156情景面板设备按下按键1，UC100日志中已经发送对应的指令了。（用日志模拟实际UC100反馈情况）。
