概述

星纵物联UC50x多功能数据采集器支持数据存储/断网重传/回传功能，以确保在网络突然中断一段时间时不会丢失数据，保证数据的完整性。

获取丢失数据有两种方式：

数据重传：当设备与网关失联，会主动记录断网时间点，当设备重新连接到网络时，设备会自动重新发送数据。

数据回传：通过发送下行命令查询历史数据。本文将描述如何设置配置以实现这两项功能。

准备

• UC50x-470M
• UG65网关
• 配置工具：Toolbox PC /Toolbox App

步骤

数据重传

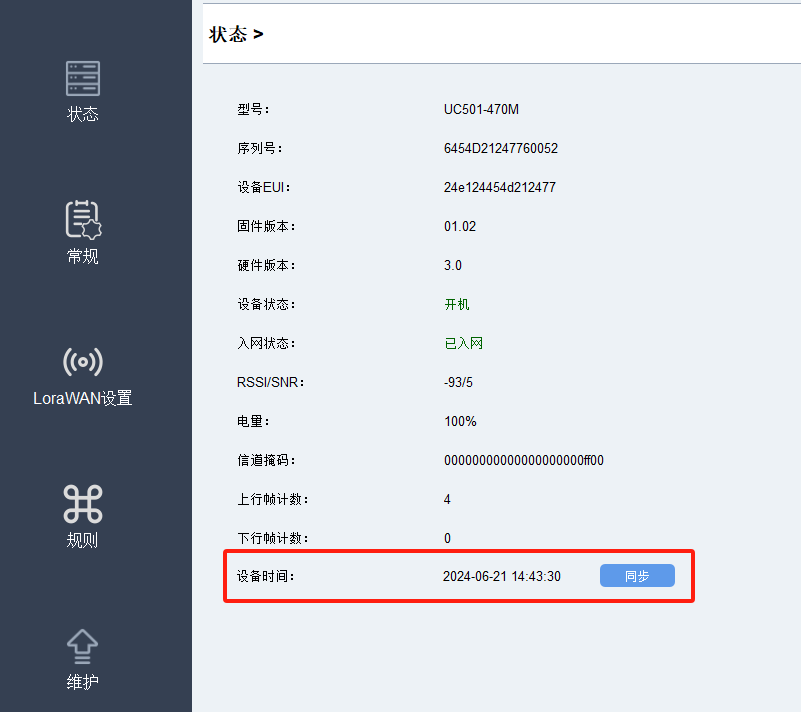

1.检查终端节点时间是否准确

打开ToolBox PC并读取设备信息后，在“状态”页的设备时间条目旁点击“同步”，即可将时间同步到设备信息。

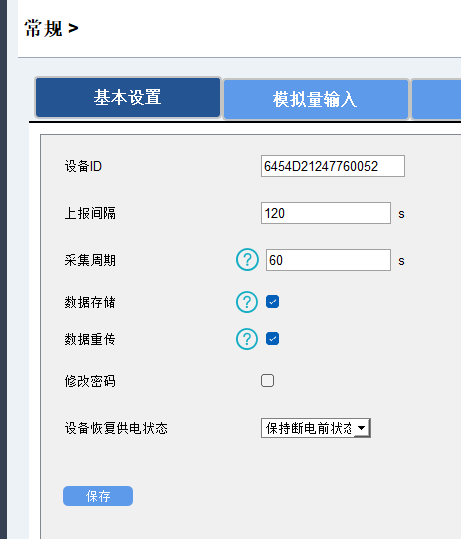

2.启用数据存储与数据重传功能

打开ToolBox PC的“设置>“基本设置”菜单，启用数据存储功能与数据重传功能。

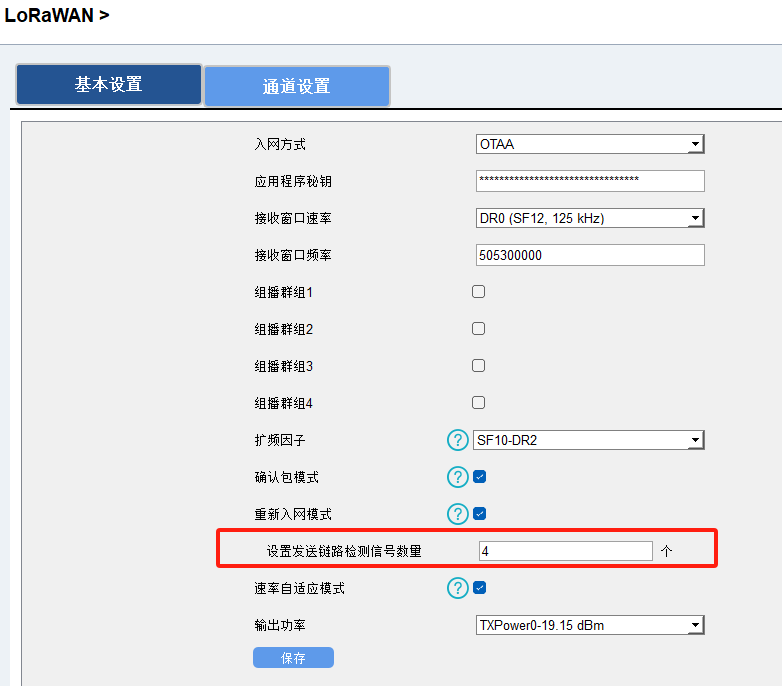

3.配置重新入网模式

打开ToolBox PC的“LoRaWAN^®设置”，启用重新入网模式，并设置发送链路检测信号数量。设备将通过链路检测信号包（LinkCheckReq）来判断断网时间点。星纵物联终端设备默认链路检测信号数量配置为32，此处为了快速验证修改为4。

配置示例解析：

设备至少每30分钟发送1次链路检测信号包给网关，如果连续4+1次发送链路检测信号包都没有收到网关的回复，则判断设备断网，数据重传的断网时间点将往前推2.5小时（30 * （4+1）=2.5小时）。比如15:30分发送完第4+1个链路检测包，依旧未收到回复，则断网时间点为13:00分，设备在联网后，将把13:00到联网时间点的数据从旧→新依次重传给网关及网络服务器。设备发送链路检测信号包间隔与上报间隔相关：

• 上报间隔≤30分钟：设备将每30分钟左右发送一次链路检测信号
• 上报间隔>30分钟：设备将根据上报间隔随数据包发送一次链路检测信号

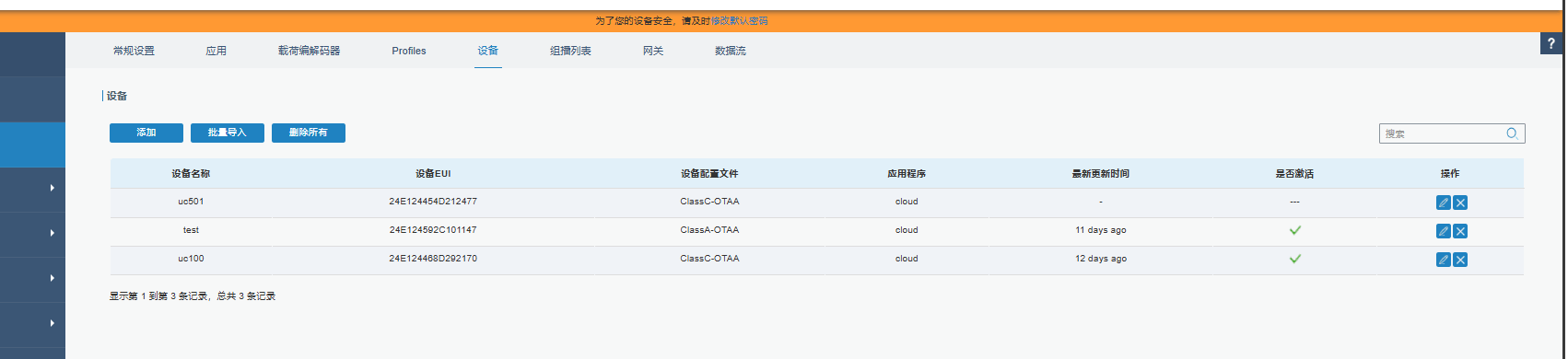

4.模拟节点设备断网过程：

可在网关上删除已激活设备后，在重新添加（9.02分操作）

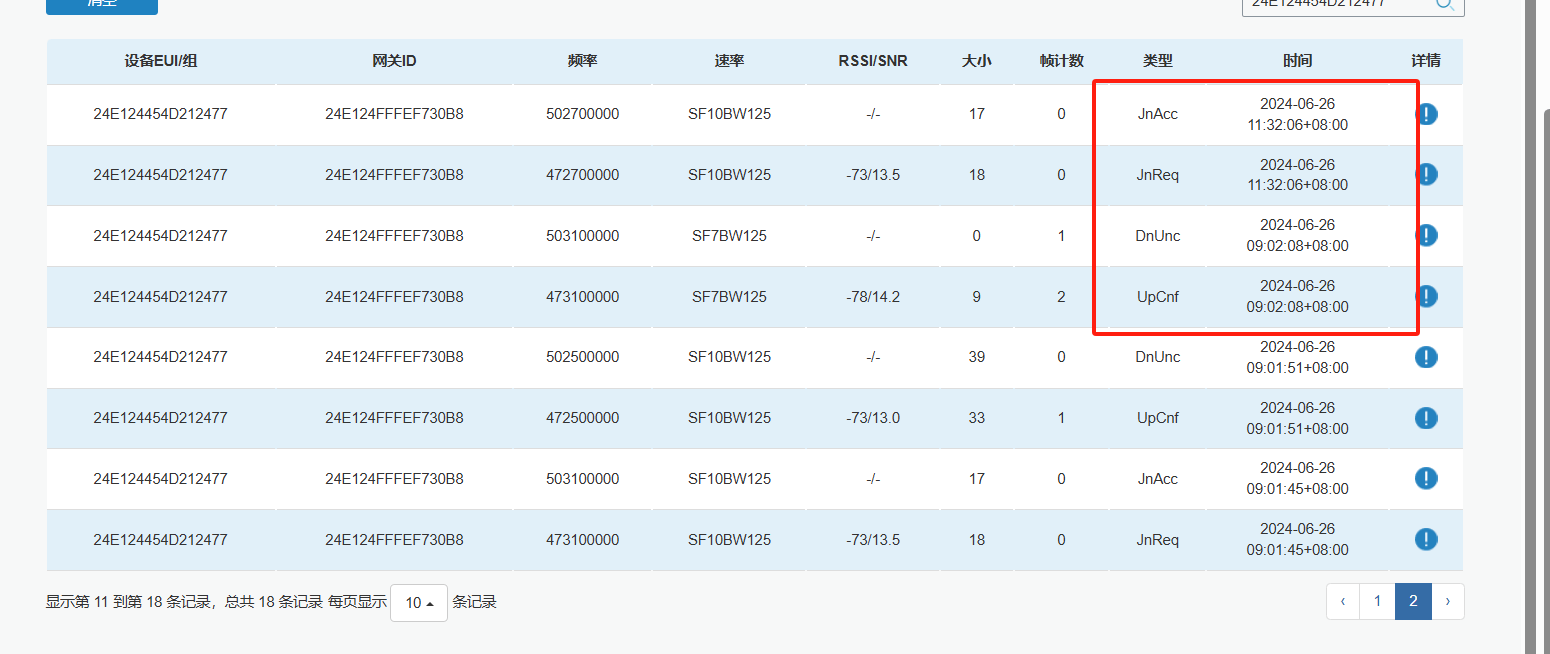

5.设备通过4+1次链路检测包判断设备断网，触发重新入网

11：32分设备重新入网，9.05+2.5小时=11:32分

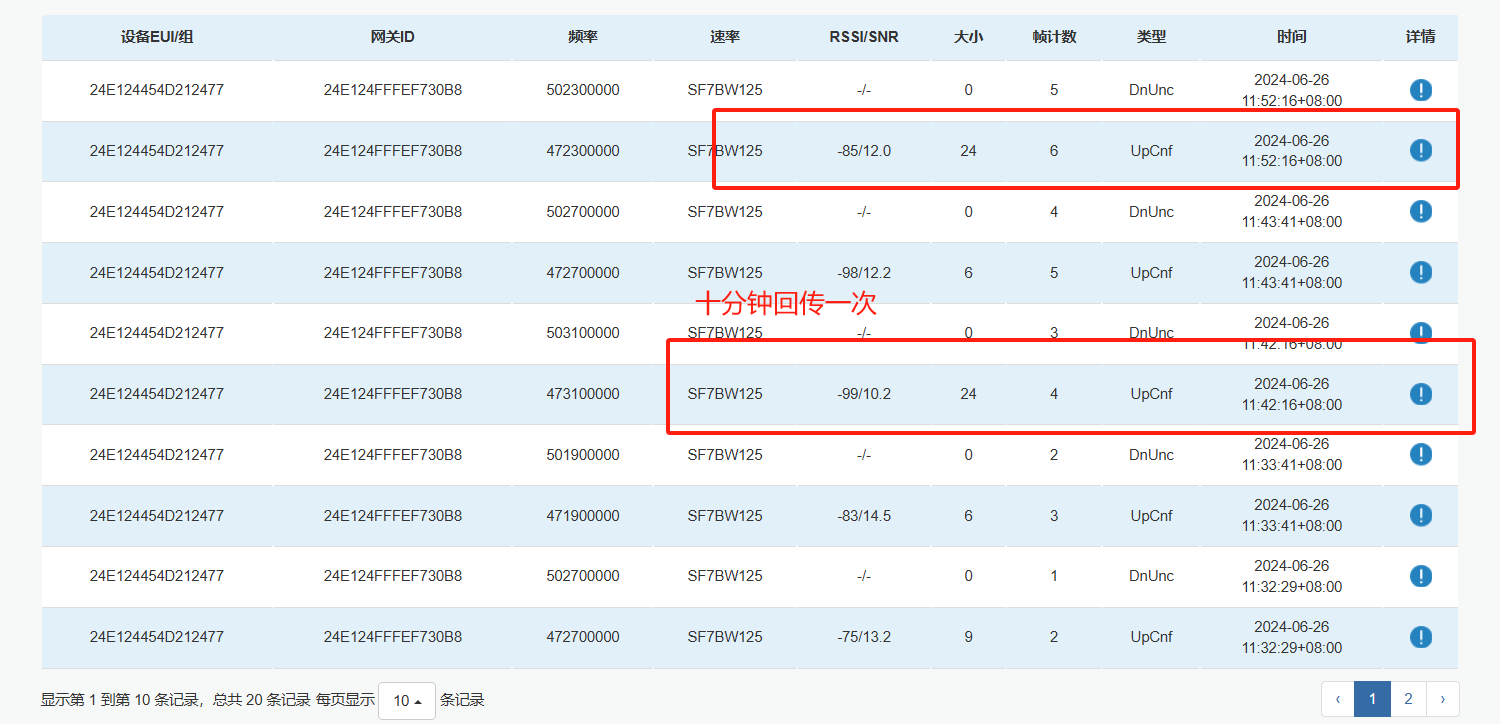

设备入网后，按照上报间隔正常上报周期包。其中重传数据根据重传间隔进行重传。

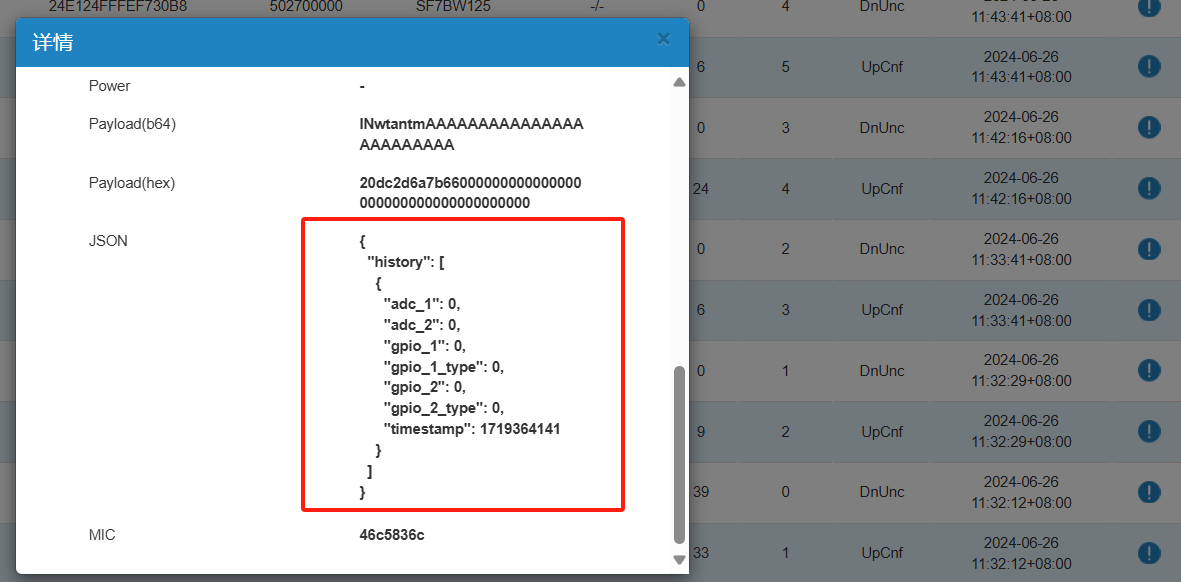

第一个十分钟回传的具体数据

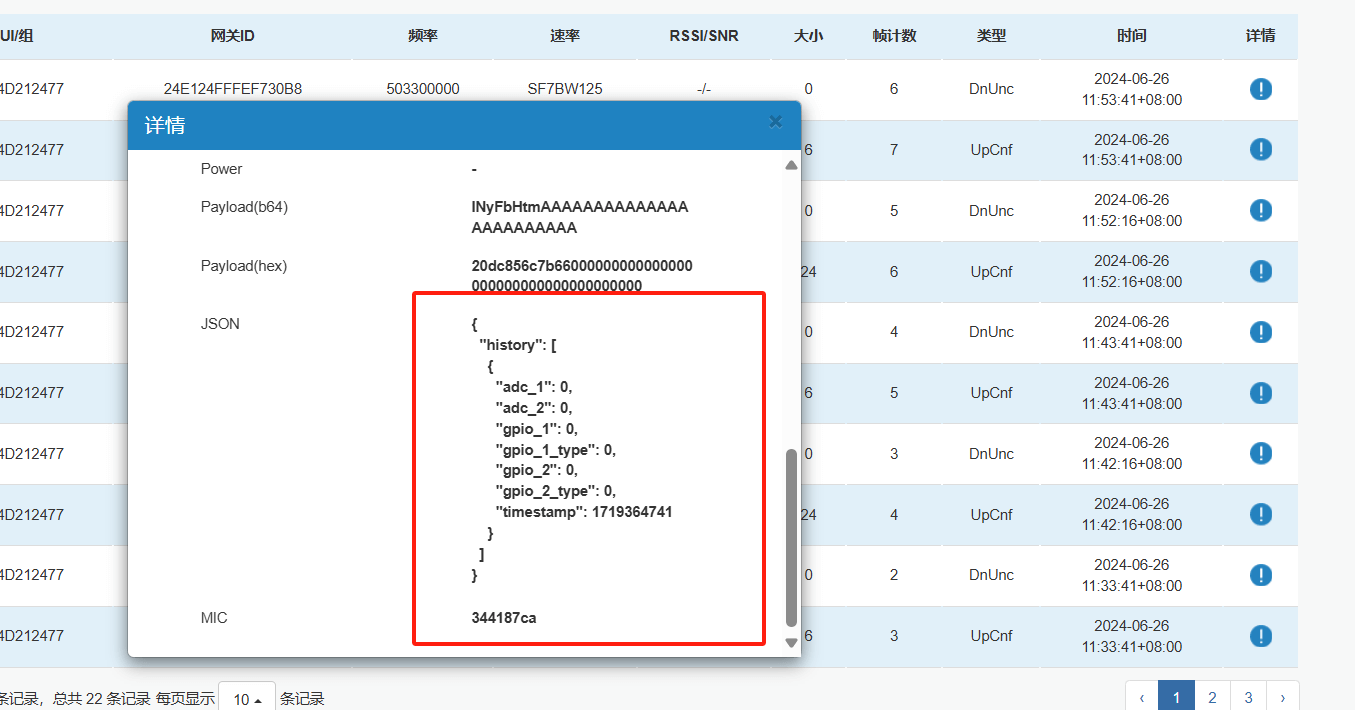

第二个十分钟回传的具体数据以此类推…

数据回传

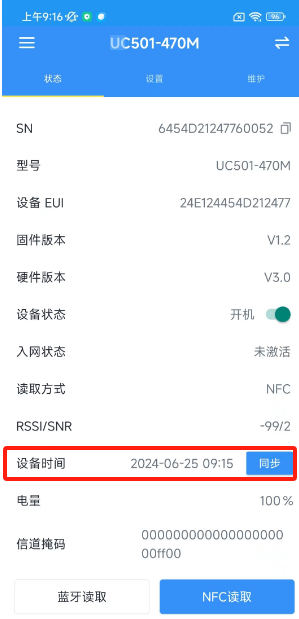

1.检查终端节点时间是否准确

打开ToolBox App并读取设备信息后，在“状态”页的设备时间条目旁点击“同步”，即可将手机时间同步到设备信息和屏幕上。当设备LoRaWAN®版本设置为1.0.3版本，设备会在入网后通过MAC指令请求同步网络服务器时间。注意：网络服务器默认为零时区时间。

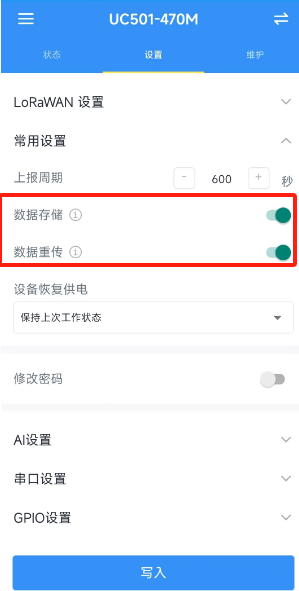

2.启动数据存储功能

打开ToolBox App的“设置>常用设置”菜单，启用数据存储/重传功能。

3.下发指令查询
从平台或网络服务器下发指令查询指定时间点/段的历史存储数据。参考产品用户手册通信协议章节。

• 使用该功能前，请确保数据存储功能正常开启，并且设备时间准确；
• 单次下行指令查询指定时间段数据时，最大可上报300条存储数据，数据由新→旧根据回传周期，依次上报，只上报前300条，超出部分不上报；
• 下行指令查询指定时间点数据时，若查询不到这个时间点数据，则查询该时间点前后2个上报周期内是否有数据，若有选择离该时间点最近的一条存储数据上报。若无，则上报fc6b01。

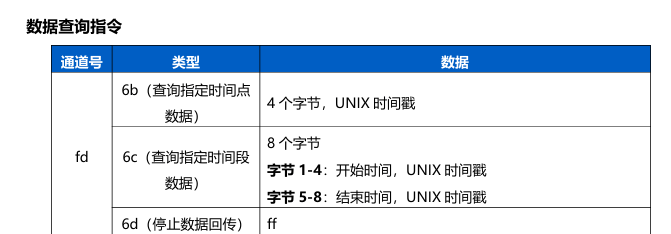

数据查询指令

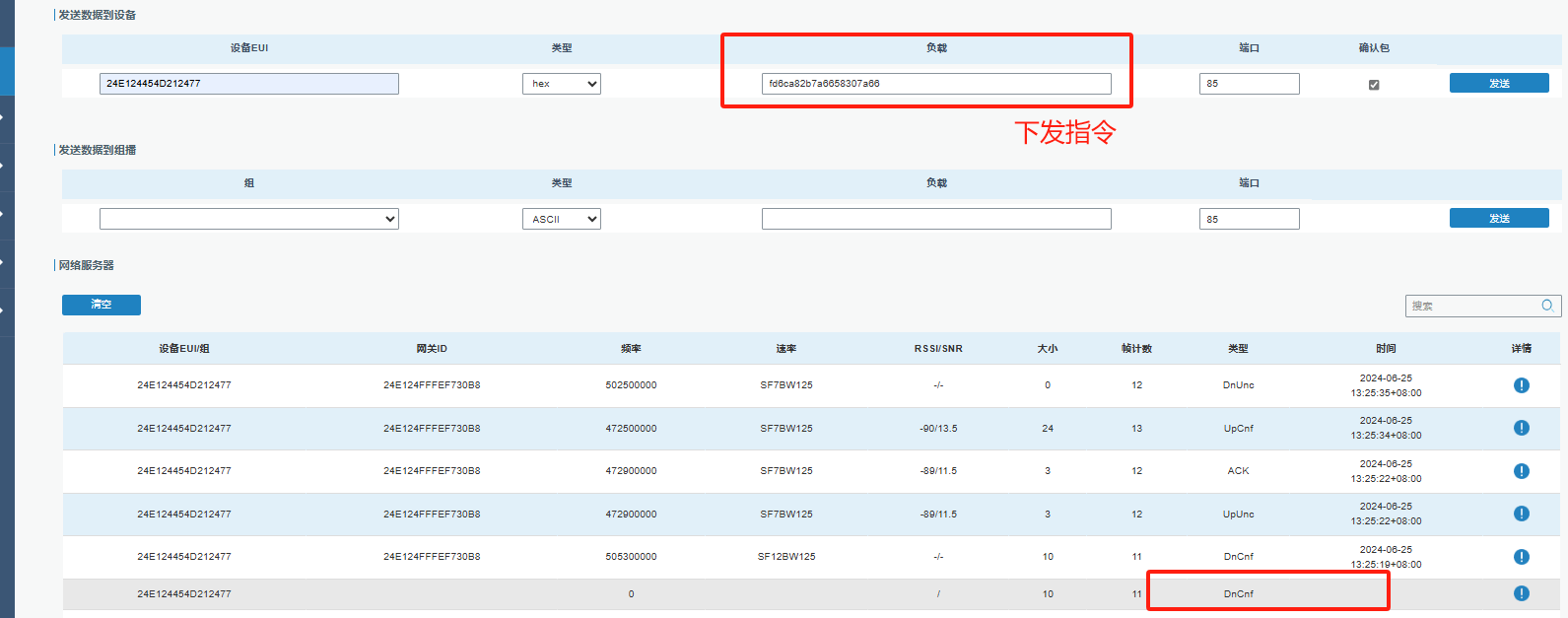

示例：

查询UC50x-LoRa在2024/6/25 10：30：00到2024-06-25 10:50:00存储的数据

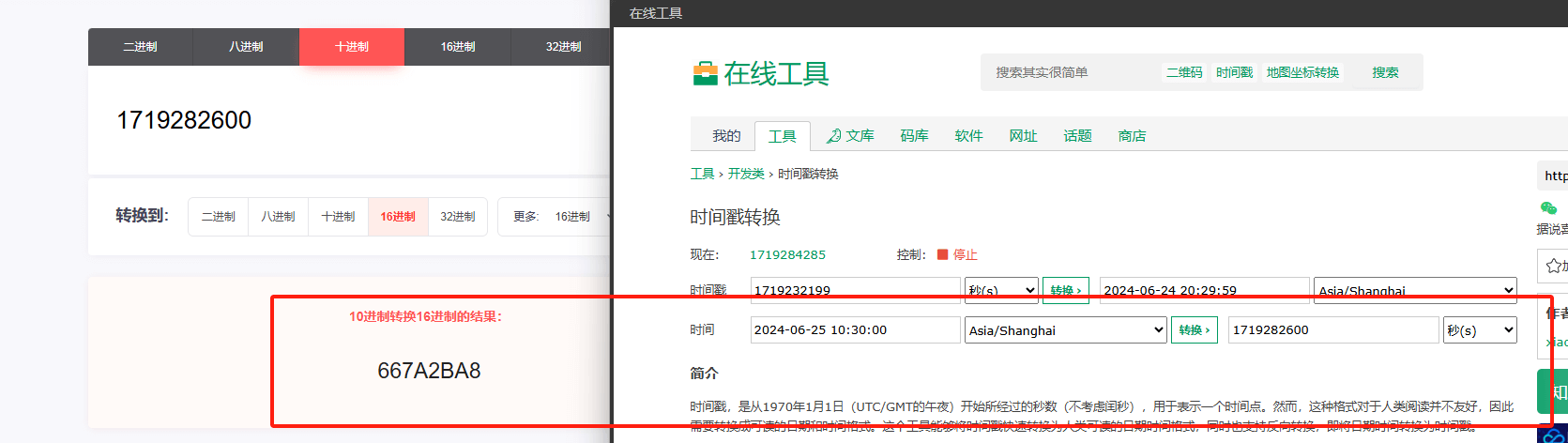

667A2BA8==>a82b7a66（网关上低位在前所以转换）

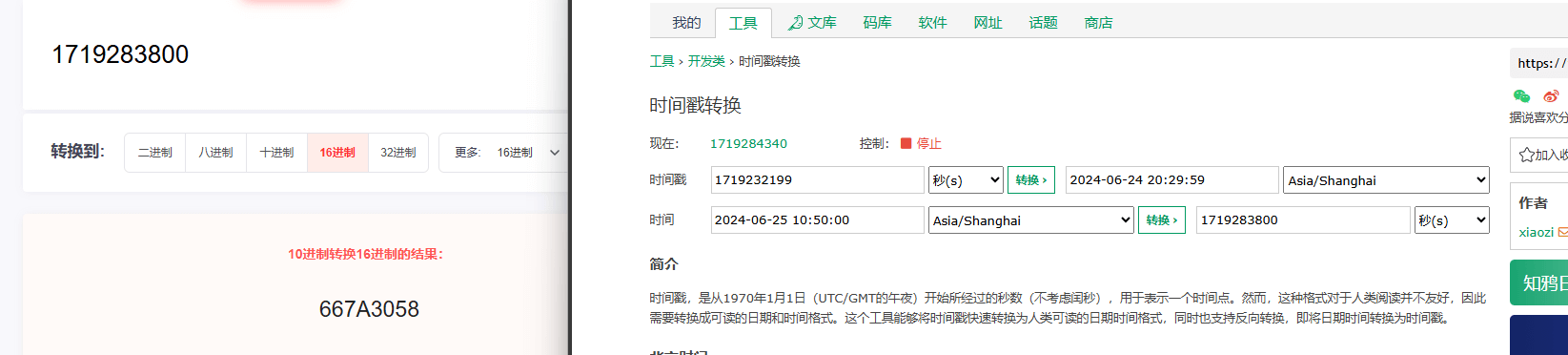

667A3058==>58307a66（网关上低位在前所以转换）

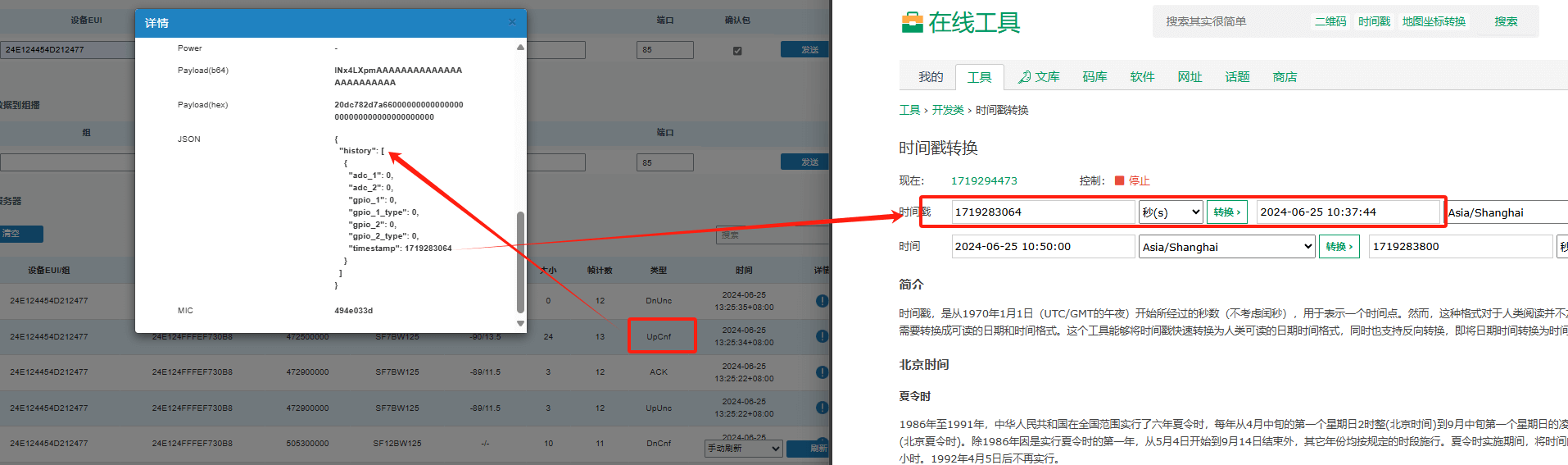

历史数据回复

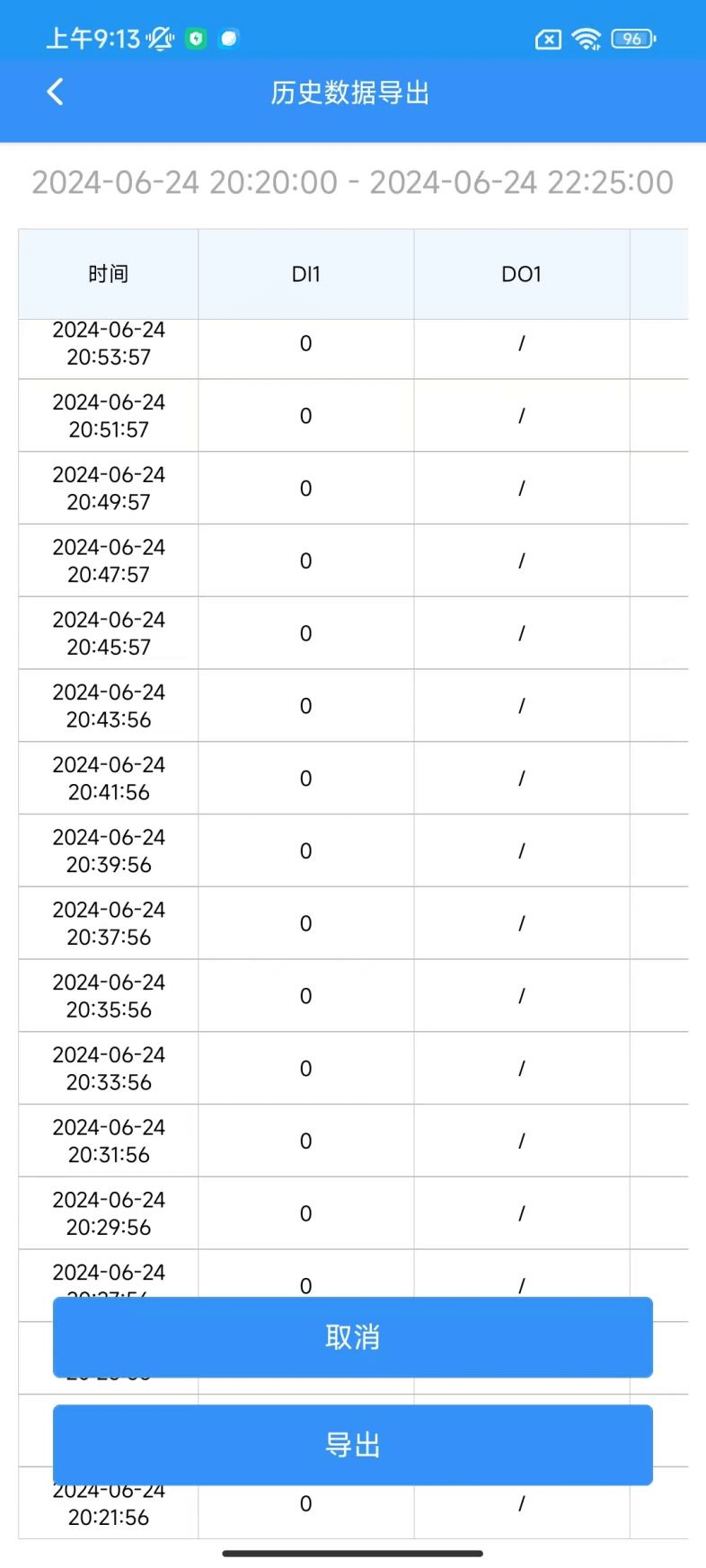

4.Toolbox工具直接导出历史数据

进入toolbox界面—”维护”—”导出历史数据”—选择导出的时间段

例如：导出2024-06-2420:20:00到2024-06-2422:25:00历史数据。
