概述

本文主要介绍现场如何安装VS121-470M。

准备

• 星纵物联vs121-470M
• 笔记本电脑

一、现场覆盖范围测试（有条件建议在施工进场前预测试）

• 技术人员拿着标有安装点位的设计图纸（前期根据设备用户手册或技术建议预估安装位置）到现场；

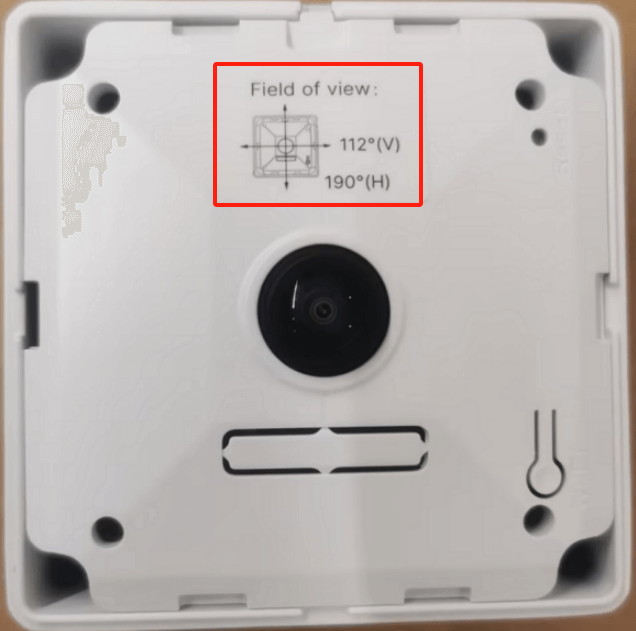

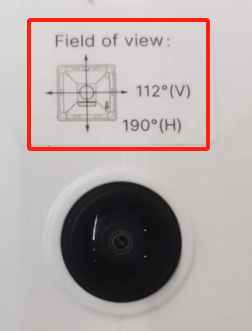

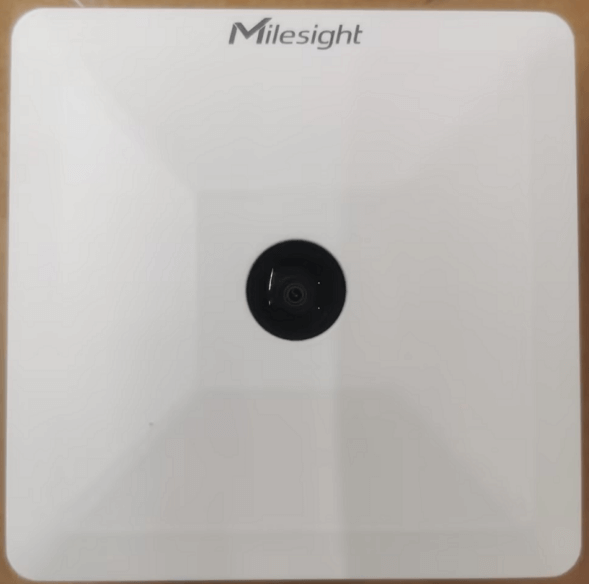

• 拿出设备（如图1所示），三个侧边有小凹槽（如图2所示），可以拿一字型小螺丝刀（塑料的最好，能更好的保护外壳没有划痕）轻轻的撬开上盖后，如图3所示，可以看到上面有白色的标贴，标有水平和垂直方向的角度，190°（H）表示水平方向视角为190度，安装时应该与房间的长边平行；112°（V）表示垂直方向视角为112度，安装时应该与房间的短边平行；

图1

图2

图3

• 选取墙面为参照物，可以两个人配合，可先采用笔记本电脑的USB给VS121供电，VS121采用先按照一个方向进行测试，一人将设备按压在天花板上，另一人在会议室里面走动确定盲区。将VS121换方向进行测试。多次测试取测试效果较好（能满足覆盖区域）的安装方向，最终确定安装位置，建议在天花板上做标记，便于后续施工进场进行开孔及布网络线。

二、施工现场

2.1布线

从就近布一条RVV2*1.0及以上的电源线到VS121安装位置，建议至少多预留2米。

2.2设备安装

1. 先找到标有安装位置的点位（不确定的话联系星纵物联技术人员）；
2. 拿出设备（如图1所示），三个侧边有小凹槽（如图2所示），可以拿一字型小螺丝刀（塑料的最好，能更好的保护外壳没有划痕）轻轻的撬开上盖后，如图3所示，可以看到上面有白色的标贴，标有水平和垂直方向的角度，190°（H）表示水平方向视角为190度，安装时应该与房间的长边平行；112°（V）表示垂直方向视角为112度，安装时应该与房间的短边平行；
3. 有预测试时，可以由技术人员在安装位置标好水平和垂直方向或者技术人员现场指导。

图1

图2

图3

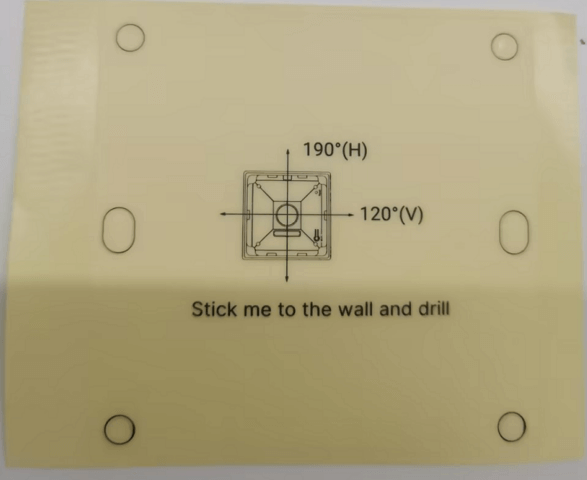

       4.将定位贴纸贴到需要安装的天花板位置，根据贴纸的位置在天花板钻4个直径为6mm的孔，安装前确保天花板厚度大于30mm。

三、安装步骤

1. 如何开孔：

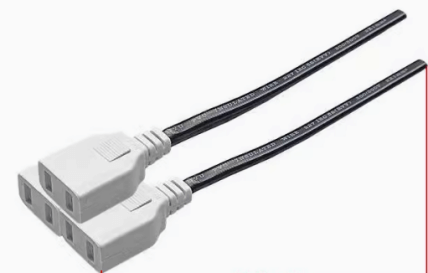

   居中挖孔，孔直径5cm，供电线路可绕至设备中心位置；由于Type-C线不宜过长，因此需要AC220V引至吊顶，并且使用电源母插头2孔（如下图所示）来实现AC220V到DC5V适配器的转换；
2. 将膨胀螺栓打入天花板上的钻孔。

3.将传感器的外盖拆下，将4个安装螺丝通过安装孔固定到膨胀螺栓内；（安装时请根据检测区域要求和内盖上的方向指示贴纸调节安装方向）。

4.将Type-C线的一端接入VS121的Type-C线口（注：前提是网线事先布好，且已经通过网络测试仪测试线路没问题的情况下，避免安装上的设备，反复拆卸，破坏天花板，特别是石膏板，会影响牢固度）。

5.将外盖装回传感器，安装时注意外盖上的LOGO对准指示灯所在方向。

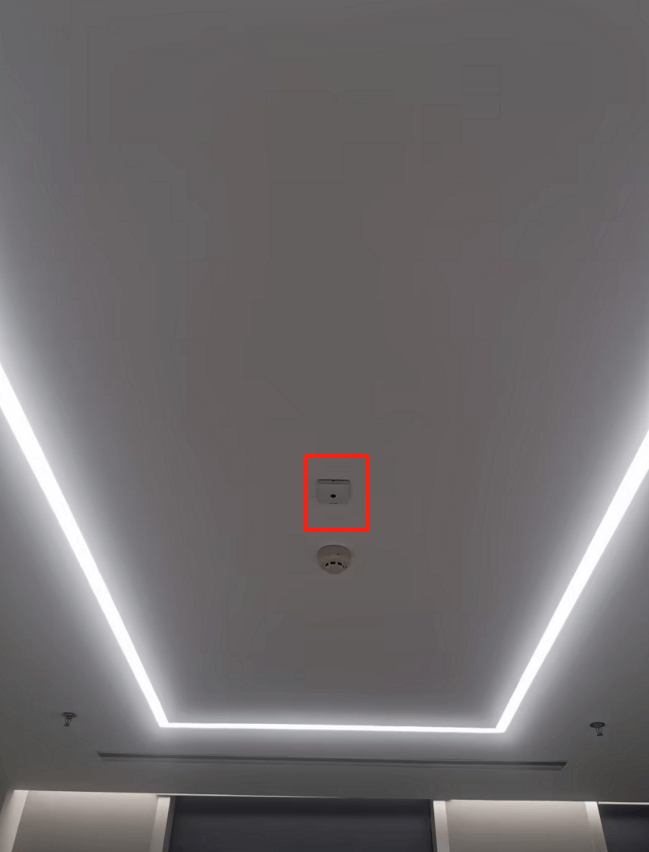

四、安装效果图
