项目需求

success-story-icon 土壤环境监测 监测土壤的温湿度、PH值、电导率和张力
success-story-icon 智能化灌溉 控制水泵和注肥泵的开关、控制水阀的开关,进行远程灌溉
success-story-icon 设备状态监测 监测电压变送器和水压变送器的状态

解决方案

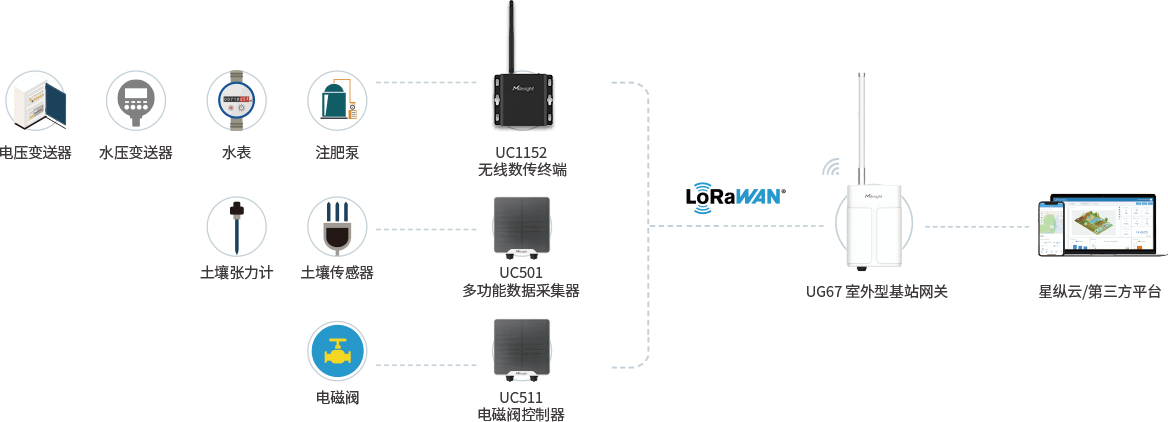

拓扑图

在项目中,将UC511电磁阀控制器以抱杆方式安装,并采用热缩接头方式与第三方电磁阀对接,同时监测电磁阀的真实开关量状态;UC511通过LoRaWAN®无线和UG67室外型基站网关通信。

UC1152无线数传终端的DO控制室内的水泵和注肥泵的开关;DI脉冲计数来检测水表和肥料表的数据量;AI接口(4~20mA)接电压变送器和水压变送器检测状态;通过LoRaWAN®无线和UG67网关通信。

UC501多功能数据采集器的RS485与第三方传统的土壤传感器对接,监测土壤的温度、湿度、PH和电导率;AI与第三方传统的土壤张力计对接,监测植物精确的灌溉周期。

UG67网关安装在6m高的位置,通过PoE适配器供电,4G上网,并通过MQTT协议对接到控制平台,在控制平台端(手机App)间隔4s轮询下发控制电磁阀的阀门;同时在控制平台端也可以下发控制水泵和注肥泵的开关。并且UC511和UC1152的状态变化数据会上报的控制平台(手机App),远程即可查看当前水表、肥料表、电压变送器、水压变送器以及电磁阀的状态。

项目效益

节约水资源 农业水资源费按每吨0.3元计算,每亩年用
水成本不低于200元;节水率40%,折合每
亩地可节约约80元。
success-story-effect
节约人力与时间成本 灌溉相关人员减少80%,田间巡检减少
90%。人员工资与车辆燃油损耗折合每亩
可节约50元。
success-story-effect
增产提质 及时灌溉、均匀灌溉是优质马铃薯的主要举
措;劣质马铃薯田间收购价低于0.2元/斤,优
质马铃薯田间收购价格高于0.8元/斤。
success-story-effect

推荐产品

UG67 室外型基站网关

UC511 电磁阀控制器

UC501 多功能数据采集器

UC1152 无线数传终端
