概述

星纵物联UC系列采集器串口支持RS485/RS232/AI/SDI-12，其中RS485支持主动透传。

主动透传

由服务器端先下发指令，透传对应的指令到终端设备，再返回终端设备回复的数据，事件触发是由服务器下行指令开始执行。启用主动透传时可同时支持Modbus通道主动采集。

• 下行：服务器一MQTT→ 网关 一LoRaWAN®→ UC系列 一RS485→ 终端
• 回复：终端 一RS485→ UC系列 一LoRaWAN®→ 网关 一MQTT→ 服务器

准备

• 星纵物联UC50x-L0ACN多功能数据采集器
• 串口模拟工具：modbus slave
• RS485 转USB转换器

步骤

1. 硬件连接
   将UC设备的RS485接口通过RS485转USB转换器连接至电脑端。电脑端打开Modbus Slave软件模拟节点设备。

注：RS232和RS485采集规则类似，就不额外举例RS232

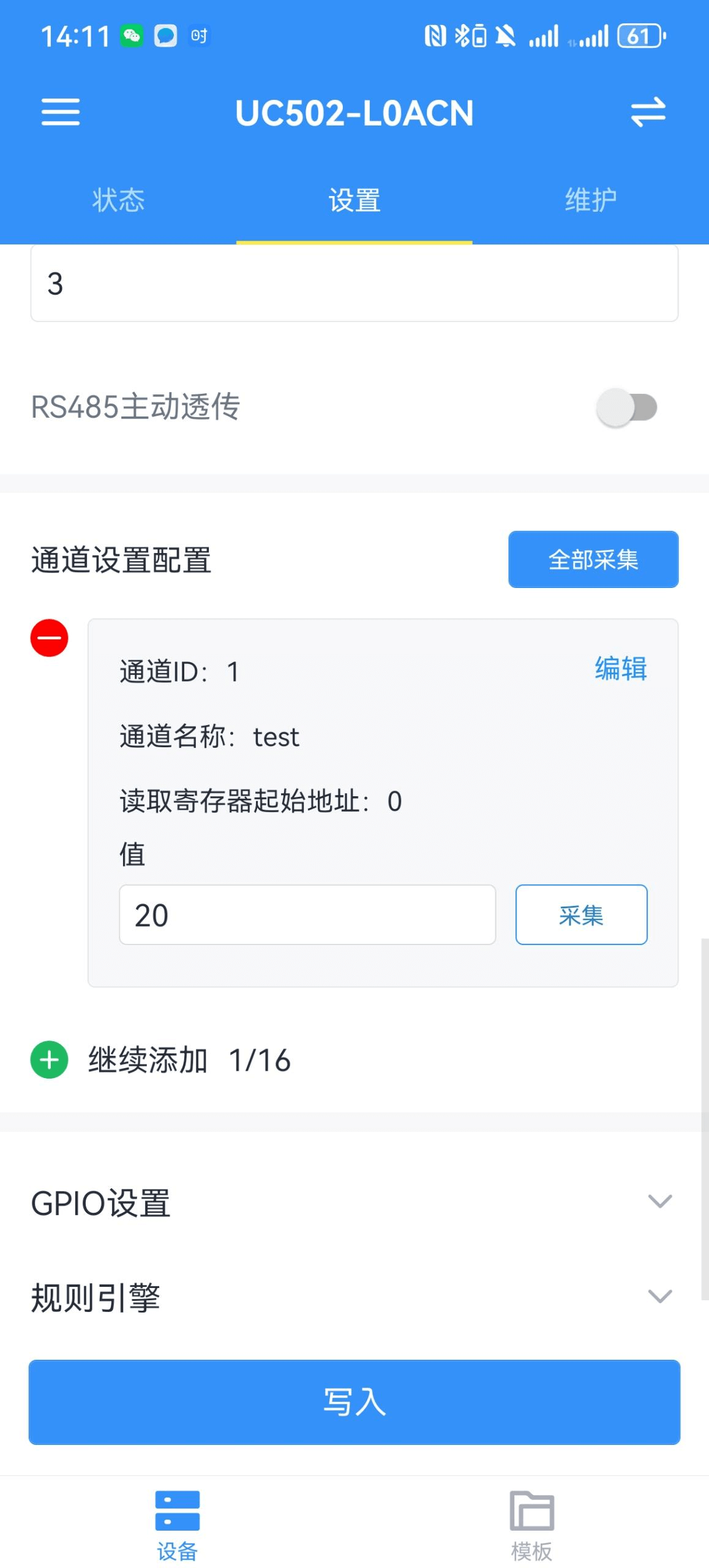

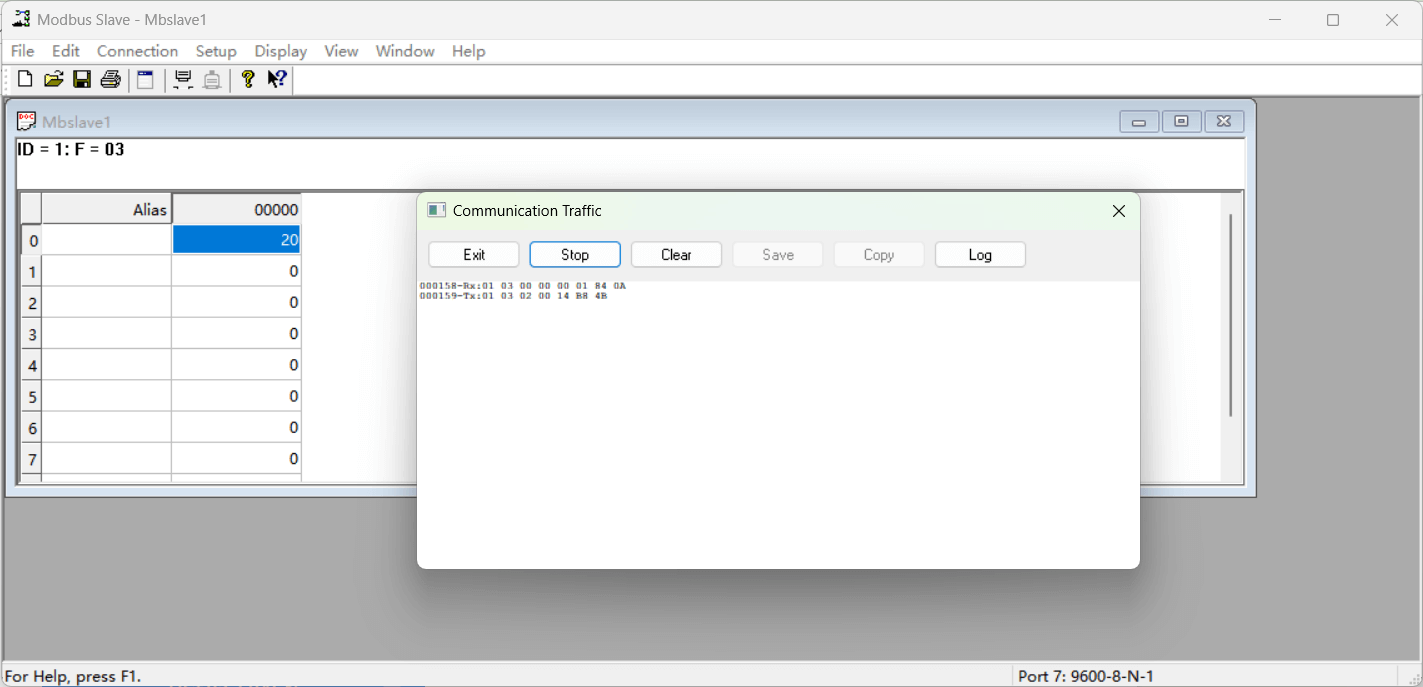

3.设置完参数—点击保存—点击通道采集—NFC进行配置—modbusslave日志可以收到采集指令—app再点击读取—就可以获得数值20。

对接设备失败排查步骤

1.排查配置参数：在Toolbox串口设置中检查串口波特率、校验位、数据位及停止位是否与RS485/RS232/SDI-12传感器设备一致。（注：AI设置则检查Osh和Osl的设置是否和传感器设备一致，是否需要通过转换）

2.排查RS485终端是否正常：先不采用UC50X-L0ACN采集器，而单独将RS485终端通过RS485转USB转换器连接至电脑，通过第三方Modbus Poll串口工具下发采集指令，确定能正常收发及收发内容为标准Modbus RTU协议。

3.排查UC设备是否正常：将星纵物联UC50X-L0ACN采集器RS485接口通过转换器接至电脑，并在“通讯配置”中设置好通道后，通过串口工具检查设备下发指令是否与传感器采集指令一致，如果不一致请检查通道配置是否正确。

4.排查接线问题：检查设备与采集器间的接线是否正确，尝试对调RS485的AB线。
