产品特点

可拆卸设计,狭小空间也能灵活应对

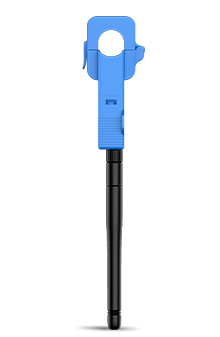

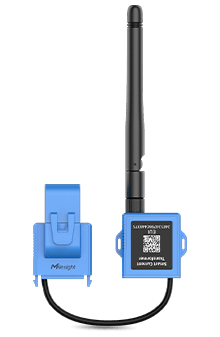

星纵物联智能电流互感器采用可拆卸式设计,
用户可根据配电箱的空间选择一体式安装或分体式安装。

高精度电流监测与能耗分析

提供100A/250A两款电流监测量程可选,设备支持高达3.3kHz的采集频率,数据采集更灵敏,提供更精细的电流数据。另外,设备支持每秒计算一次累计安时值(默认 10分钟上报1次),帮助用户分析和判断设备能耗。

开口式设计,无需改造电路

采用开口式人性化设计,无需改动电路和断电,即可快速安装使用,进行能耗监测,实现节能整改,达到能源节省、降低运营成本等目的。

无需电池,直接由被测电路供电

设备内置一颗超级电容,可直接从被测电路获取感应电流并为其充电进行储能,同时为主板供电进行稳定工作。另外,超级电容具备智能过充保护机制,避免因过充导致设备损坏的同时,又能够提供足够储能进行稳定工作。

(备注:设备也支持通过USB Type-C预充电)

支持外接导线温度传感器

设备可通过Tpye-C接口外接导线温度传感器,实时监测导线的温度,避免因为导线温度过高而引起重大事故。

电流超阈值和超量程告警

星纵物联智能电流互感器具备超阈值和超量程告警功能,当设备感知到电流超过预设阈值,或超出量程时, 立即触发告警,帮助用户及时发现问题并采取相应措施。

超小尺寸,狭小空间也能灵活部署

星纵物联智能电流互感器外观小巧(尺寸仅86.5 × 31 × 37.4 mm;孔径:Ф16mm),轻巧便捷,安装灵活,完美适配空间狭小的配电箱场景。

基于LoRaWAN®通信,兼容性强

设备基于LoRaWAN®通信,覆盖范围广,且兼容标准LoRaWAN®网关与第三方物联网平台,支持自组网。

轻松上云,数据可视化

设备可快速通过星纵物联LoRaWAN®网关与星纵云/第三方云平台共同构建智能通信网络,轻松实现远程数据监控和管理。

丰富的应用场景

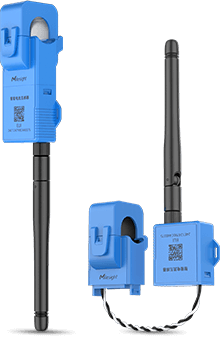

星纵物联CT101/CT103智能电流互感器可广泛应用于楼宇、工厂等场景的精细化能耗监测。

产品参数

型号 CT101 CT103
电气参数 采集参数 电流有效值
采集频率 3.3kHz
工作频率 50~60Hz
额定输入电流(量程) 100A 250A
额定输出电流 100mA 125mA
启动电流* 1A 2A
采集精度 ±1%
无线参数 分辨率 1mA
通信协议 标准LoRaWAN®协议
天线接口 1 × 标准SMA 母头外置天线接口,特性阻抗50欧
工作频段 470~510MHz (多频段可选:RU864/IN865/EU868/US915/AU915/KR920/AS923-1&2&3&4)
发射功率 19dBm(470)/16dBm(868)/20dBm(915)
接收灵敏度 -137dBm/125kHz SF=12
入网/工作模式 OTAA/ABP Class A
接口&
配置
按钮 1 × 复位按钮
LED灯 1 × 状态/告警指示灯
配置方式 USB Type-c(Toolbox软件)
物理特性 供电方式 感应电流供电
绝缘电压 3000Vac(r.m.s)(2mA/1min)
工作温度 -20°C ~70°C
存储温度 -25°C ~80°C
相对湿度 0%~95%(无凝结)
防护等级 IP30
阻燃等级 UL94-V0
材质&颜色 尼龙 PA66,黑色
尺寸 86.5 × 31 × 37.4mm,孔径:Ф16mm
重量 85.65g(不带天线)
安装方式 开口式电流钳,悬挂在被测导线上

*:满足设备正常采集和传输所需的最小输入电流。
