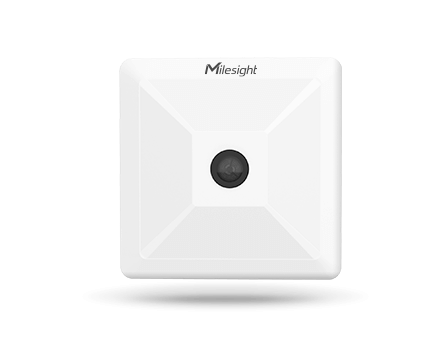

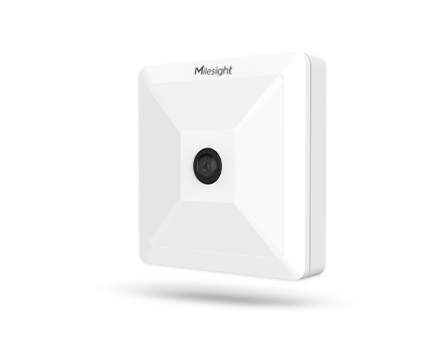

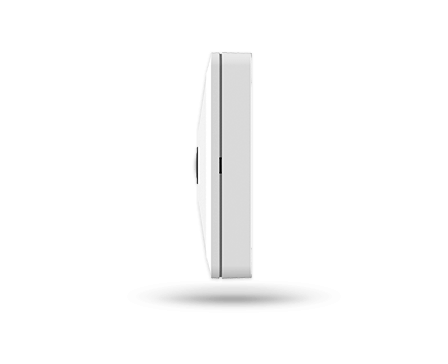

VS121
空间人数传感器
区域/过线人数统计 | 高准确率 | 检测范围广 | LoRaWAN®通信/以太网通信

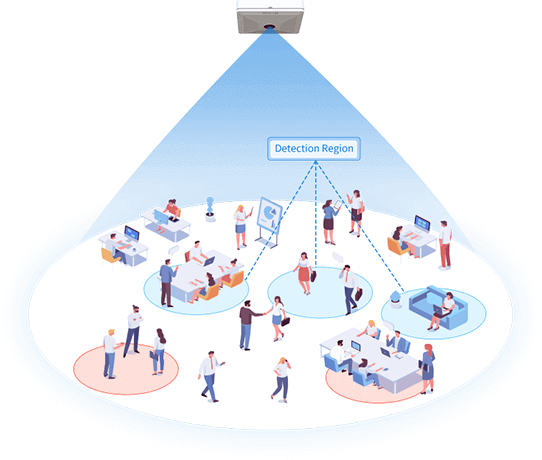

区域人数统计
星纵物联空间人数传感器支持区域人数统计
和空间占用状态反馈，可实时统计空间范围
内的人数。适用场景：会议室/工位/图书馆
等室内人员统计。
（备注：支持设置16个检测区域/不检测区域）

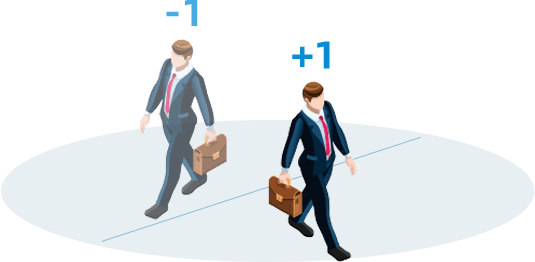

过线人数统计
设备除了支持区域人数统计，也支持双向过线
人数统计和掉头检测，实现人流分析与管理。
适用场景：商场人流分析。
（备注：支持绘制1条检测线与1个掉头检测区域（过滤徘徊人员））
检测准确率高达95%
设备基于AI识别技术，精准识别人体特征，
准确率高达95%，满足复杂环境下对检测对
象的高精度识别需求。

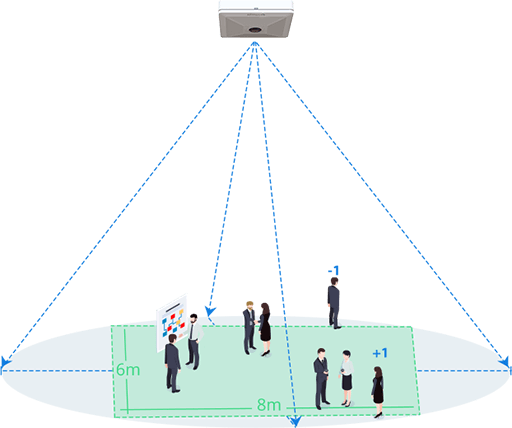

单设备检测范围最高可达127.84m2
VS121拥有超大视场角，能够实现超大范围检测。
标准版本单设备可覆盖127.84m2（4米高）；
高安装版本单设备可覆盖77m2（7米高）。
用户可根据实际应用场景进行选择，减少检测
设备部署数量，从而实现降本增效的目标。
（安装高度推荐与检测范围详情请看参数表）
2种版本可选
星纵物联空间人数传感器提供LoRaWAN®（LoRaWAN®版本）和以太网（PoE版本）两种通信版本，
满足不同场景下的应用需求。
LoRaWAN®版本
PoE版本
基于LoRaWAN®协议，
兼容性强
VS121空间人数传感器兼容标准LoRaWAN®
网关与第三方物联网平台，支持自组网。
无需网关，直接通信
VS121空间人数传感器可作为主控
端，通过星纵物联Milesight D2D协
议，实现设备间无网关直接通信。
零隐私风险
VS121空间人数传感器，符合GDPR(欧盟《通用
数据保护条例》)，不采集任何图像，无惧隐私
泄露风险。
Wi-Fi快速配置
设备支持通过Wi-Fi无线配置，简单易用，
快速便捷。
数据上云，可视化管理
快速对接星纵云/第三方云平台，轻松管理
人数统计数据。
远程高效管理
VS121-P空间人数传感器通过以太网通
信，支持快速对接到星纵物联设备管理
平台（Devicehub），实现远程监控与批量
管理设备。
自定义检测时段
设备支持设置时间排程，用户可根据实
际应用需求，灵活调整检测时段。
友好的隐私保护模式
VS121-P空间人数传感器提供正常模式和
模糊模式两种选择，且模糊模式支持自定
义区域遮挡(最多支持8个区域遮挡)，有效
保护个人隐私。
丰富的工业串口
设备提供RS485/DI/DO等多种类型接口，多方
面满足数据传输应用；同时配备DC接口，便于
供电。
数据上云，可视化管理
支持对接第三方平台，并可通过HTTP
POST,MQTT*,MQTTS*三种方式，快速获取人数
统计数据。（*：MQTT&MQTTS开发中）
适用多种场景
星纵物联空间人数传感器可广泛应用于会议室与工位占用、教室与图书馆人数统计、商超人流统计和室内人数统计等应用场景。
相关产品推荐
相关产品推荐
| 型号 | VS121（LoRaWAN®版本） | VS121-P（PoE版本） | |
|---|---|---|---|
| 人数统计 | 检测功能 | 支持区域人数统计 / 过线人数统计 / 人员流动分析 | |
| 检测准确率 | 区域人数统计：95% 过线人数统计：95% 人员流动分析：98% |
||
| 自定义检测范围 | 区域人数统计：支持设置16个检测区域/不检测区域 过线人数统计：支持绘制1条检测线与1个掉头检测区域 人员流动分析：支持设置多边形区域（最多四条边） |
||
| 安装高度 | 标准版：2.3m~4m 高安装版：5m~7m |
||
| 视场角 | 标准版：水平视场角190°， 垂直视场角112° 高安装版：水平视场角129.4°， 垂直视场角68.4° |
||
| LoRaWAN®无线参数 | 通信协议 | 标准LoRaWAN®协议 Milesight D2D协议 |
/ |
| 工作频段 | 470~510MHz(多频段可选：IN865/RU864/EU868/US915/ AU915/KR920/AS923) |
||
| 发射功率 | 19dBm(470)/16dBm(868)/ 20dBm(915) |
||
| 接收灵敏度 | -137dBm/125kHz SF=12 | ||
| 入网/工作模式 | OTAA/ABP Class C | ||
| 以太网参数 | 以太网口 | / | 1 × 10/100 Mbps （支持802.3af标准PoE受电） |
| 通信协议 | HTTP, RTSP, NTP, SSH等 | ||
| 接口 | Wi-Fi | IEEE 802.11 b/g/n，2.4GHz （仅作为接入点用于配置设备） | / |
| DI/DO* | / | 1/1 | |
| 串行接口* | 1 × RS485 | ||
| 按键 | 1个重置按键 + 1个Wi-Fi开关按键 | 1个重置按键 | |
| LED指示灯 | 1个Wi-Fi指示灯 | 1个状态指示灯 | |
| 配置方式 | Wi-Fi无线配置 | 网口登录配置 | |
| 物理特征 | 供电方式 | Type-C供电（5V/1.5A） | 1. 802.3 af标准PoE供电 2. DC供电（5V/2A），2-pin 3.5mm接线端子 |
| 功耗 | 3.5 W | 1. DC：3.5W 2. PoE：4.5W |
|
| 工作温度 | -5~55°C | ||
| 存储温度 | -20~60°C | ||
| 相对湿度 | 0%- 95%（无凝结） | ||
| 材质&颜色 | PC+铸铝，黑色/白色可选 | PC+铸铝，白色 | |
| 尺寸&重量 | 85 × 85 × 20mm 126.9g |
85 × 85 × 30 mm 186g |
|
| 安装方式 | 吊顶安装 | ||
* DO：区域人数统计支持数字输出（DO）过载警报功能；DI：过线人数统计新增数字输入（DI）过滤员工/送货员功能
推荐安装高度与检测范围
为了更精准地识别人体目标，准确统计区域范围内的人数，请确保目标检测范围处于VS121覆盖中心。不同安装高度下的推荐检测范围参考如下：
标准版：
| 检测目标 | 高度 | 备注 |
|---|---|---|
| 目标久坐 | >2.5m | 通常用于区域人数统计 |
| 目标站立 | >3m(3m最佳) | 通常用于过线人数统计 |
| 高度 | 推荐检测范围 |
|---|---|
| 2.3m | 2.6m*8.6m |
| 2.5m | 3.2m*9.8m |
| 2.7m | 4.2m*13.6m |
| 3m | 4.8m*14m |
| 3.2m | 5.2m*15.4m |
| 3.5m | 6m*17m |
| 4m | 6.8m*18.8m |
高安装版：
| 高度 | 推荐检测范围 |
|---|---|
| 5m | 3.5m*10m |
| 6m | 4.5m*12m |
| 7m | 5.5m*14m |
