UC51x
电磁阀控制器
LoRaWAN®/4G通信 | 2x电磁阀接口 | 2xGPIO接口 | 压力采集
LoRaWAN®/ 4G两种通信方式
星纵物联电磁阀控制器提供LoRaWAN®和4G两种无线通信方式，用户可根据实际场景需求选择适合的通信方式。
您想了解
LoRaWAN®通信

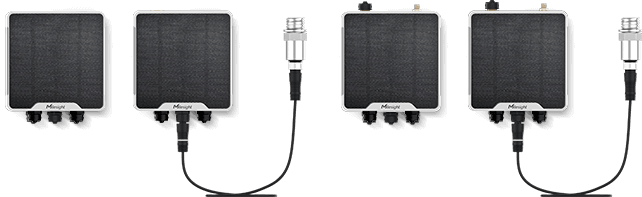

星纵物联基于LoRaWAN®通信的电磁阀控制器提供多种版本可选。包括太阳能+可充电电池和纯大容量电池两种供电版本，以
及内置/外置两种天线版本，以满足不同场景应用需求。另外，用户还可以选择压力采集版本，灌溉的同时也能轻松监测水压
状态，实现更智能化的灌溉方案。
- 太阳能板供电(6V, 1.7W)+ 2节2550毫安时可充电电池 •
- 5~24V DC直流供电(UC511外置天线版本支持外接太阳能板) •
- •3节9000毫安时ER26500可替换锂亚电池
接口丰富，兼容市面主流电磁阀
精准控制灌溉流量

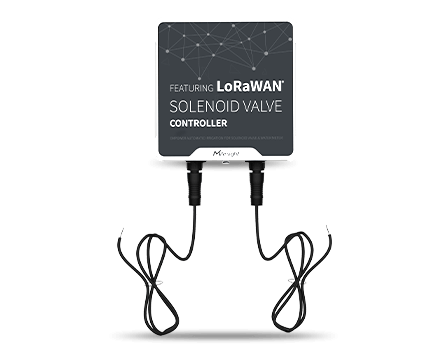

设备提供2个电磁阀控制接口、2个数据监测接口
和1个压力采集接口，在控制电磁阀开关的同时，
也可以实时感知电磁阀真实开关状态或灌溉流
量，以及水流量压力情况。
0光照，续航可达近1个月
设备内置2节2550毫安时可充电电池，
0光照，续航可达近1个月。
（标准场景：0光照，常温25°C，Class C模式，上报间隔4小时且1天控制4次条件下）
接线自动开机
只需将配备的航空线接入阀控器接口，即可
实现自动开机，批量部署时更加省事。
IP68高防护性能
星纵物联电磁阀控制器采用IP68高防护等级
和M12防水航空接口设计，适用各种户外环
境。
（测试环境：1米水深浸泡7*24小时不进水）
电池高/低温保护
设备采用过流保护机制和充电优化算法设
计，在高/低温环境下自动优化充电效率，
确保电池在极端条件下不会受到损害。
本地灌溉控制
设备支持设置本地定时灌溉、按天/周/月等周
期循环灌溉，无需通过远程服务器或云端进行
控制和管理，可在断网情况下独立运行。
自定义设置联动规则
支持断网自主运行
星纵物联电磁阀控制器支持自定义设置联动规
则，可创建高达16条规则引擎，断网情况下也
能正常执行。
D2D通信，设备本地联动
星纵物联电磁阀控制器可作为被控端，通过星
纵物联Milesight D2D协议，实现设备间无网
关直接通信。
（仅UC511 Class C模式支持）
具备数据存储、
断网重传和回传功能
设备支持水表计数值、电磁阀开关状态等历史
记录存储，并具备断网自动重传和数据回传功
能，避免因网络中断而丢失数据。
基于LoRaWAN®通信
覆盖范围广，兼容性强
在空旷环境下通信距离可达15公里；在封闭
环境下可选择外置天线版本引出LoRa®天线以增
强信号。此外，设备兼容标准LoRaWAN®网关
和第三方物联网平台，并支持自组网。
NFC配置，部署成本低
无需拆卸外壳，支持手机NFC无
线配置，便捷高效，并提供自定
义模板批量配置。
数据上云，可视化管理
设备支持MQTT/TCP等多种协议，快速对接第
三方平台，轻松实现远程数据监控和管理。
丰富的应用场景
星纵物联电磁阀控制器可广泛应用于农业灌溉、温室/大棚灌溉、果园灌溉、景观灌溉等多种应用场景。
4G通信
星纵物联基于4G通信的电磁阀控制器采用太阳能板供电，提供内置/外置两种天线版本，以满足不同场景应用需求。另外，设
备自带压力采集接口，用户可根据实际需求选择压力采集探头，在灌溉的同时进行水压状态监测，实现更智能化的灌溉方案。
- 太阳能板供电(6V, 1.7W)+ 2节2550毫安时可充电电池
- 5~24V DC直流供电（可外接太阳能板，仅外置天线版支持）
接口丰富，兼容市面主流电磁阀
精准控制灌溉流量
设备提供2个电磁阀控制接口、2个数据监测接口
和1个压力采集接口，在控制电磁阀开关的同时，
也可以实时感知电磁阀真实开关状态或灌溉流
量，以及水流量压力情况。
0光照，续航远超1个月
设备内置2节2550毫安时可充电电池，
0光照，续航也能轻松突破1个月。
（标准场景：0光照，常温25°C，蜂窝保持时刻在线，
上报周期4小时且1天控制4次条件下）
3年流量，免费赠送
星纵物联基于4G通信的电磁阀控制器出厂自带
SIM卡，且免费赠送3年流量。
（备注：SIM卡随设备出货时激活，收到设备后请尽快部署；若需延长流量服务， 请联系您的销售代表额外购买服务。）
接线自动开机
只需将配备的航空线接入阀控器接口，即可
实现自动开机，批量部署时更加省事。
IP68高防护性能
星纵物联电磁阀控制器采用IP68高防护等级
和M12防水航空接口设计，适用各种户外环
境。
（测试环境：1米水深浸泡7*24小时不进水）
电池高/低温保护
设备采用过流保护机制和充电优化算法设
计，在高/低温环境下自动优化充电效率，
确保电池在极端条件下不会受到损害。
本地灌溉控制
设备支持设置本地定时灌溉、按天/周/月等周
期循环灌溉，无需通过远程服务器或云端进行
控制和管理，可在断网情况下独立运行。
自定义设置联动规则
支持断网自主运行
星纵物联电磁阀控制器支持自定义设置联动规
则，可创建高达16条规则引擎，断网情况下也
能正常执行。
基于4G通信，部署便捷
设备基于4G通信，覆盖范围广，功耗低，且数
据传输速率高，非常适用于不方便布电布网、部
署网关的场景。
(备注：如果现场环境已部署LoRaWAN®网关，请选择LoRaWAN®通信版本。)
NFC配置，部署成本低
无需拆卸外壳，支持手机NFC无
线配置，便捷高效，并提供自
定义模板批量配置。
数据上云，可视化管理
设备支持MQTT/TCP等多种协议，快速对接
第三方平台，轻松实现远程数据监控和管理。
丰富的应用场景
星纵物联电磁阀控制器可广泛应用于农业灌溉、温室/大棚灌溉、果园灌溉、景观灌溉等多种应用场景。
相关产品推荐
相关产品推荐
LoRaWAN®通信
4G通信
| 型号 | UC511 | UC512 | ||
|---|---|---|---|---|
| 数据接口 | 接口类型 | 2 × M12防水航空接头 （标配2条1.5m航空接头数据线） | ||
| 电磁阀 接口 | 接口数量 | 2 × 电磁阀接口 | ||
| 工作电压 | 12V | |||
| 电磁阀要求 | 脉冲电磁阀（两线制，支持自锁功能） | |||
| GPIO 接口 | 接口数量 | 2 × GPIO接口，干接点 | ||
| 工作模式 | 开关量采集（真实开关状态反馈） 脉冲计数（采集脉冲水表流量，支持滤波功能） |
|||
| 管道压力采集 （仅UC512可选） | 引线长度 | / | 3米 | |
| 管道探头接口 | G 1/2”外螺纹 | |||
| 压力参数 | 压力类型 | 表压 | ||
| 测量范围 | 0~1600kPa（16 Bar） | |||
| 测量精度 | ±0.5% FS | |||
| 分辨率 | 1kPa | |||
| 过载压力 | 200% FS | |||
| 长期稳定性 | ±0.3% FS/年 | |||
| 配置&功能 | 内置按键 | 1 个，用于开关机与重置 | ||
| 配置接口 | 1 × Type-C（内部） | |||
| 开关方式 | NFC（手机App）、USB Type-C、内置开关按键、接线开机 | |||
| 配置方式 | NFC（手机App） | |||
| 高级功能 | Milesight D2D被控、数据存储/重传/回传、组播功能、本地规则引擎、脉冲数字滤波等 | 数据存储/重传/回传、组播功能,本地规则引擎、脉冲数字滤波等 | ||
| 无线参数 | 通信协议 | 标准LoRaWAN®协议、Milesight D2D | 标准LoRaWAN®协议 | |
| 天线接口 | 可选 内置天线版 或 外置天线版 （外置天线接口：1 × 标准SMA 母头天线接口，特性阻抗50欧） |
|||
| 工作频段 | 470~510MHz (多频段可选：RU864/IN865/EU868/US915/AU915/KR920/AS923-1&2&3&4) |
|||
| 发射功率 | 19dBm(470)/16dBm(868)/20dBm(915) | |||
| 接收灵敏度 | -137dBm/125kHz SF=12 | |||
| 入网模式 | OTAA/ABP | |||
| 工作模式 | Class A / Class B / Class C / Class C to B | Class A / Class B | ||
| 物理特性 | 直流供电接口 | M12防水航空接头 （仅 外置天线版 支持） | / | |
| 供电方式 | (1) 太阳能板供电（6V, 1.7W）+ 2节2550毫安时可充电电池 (2) 5~24VDC直流供电（可外接太阳能板，仅 外置天线版 支持） |
3节9000毫安时ER26500 锂亚电池 | ||
| 电池寿命* （4次阀门控制/天+20分钟上报间隔，25℃环境） | 电池满电且不充电可持续使用 Class A：3年左右 Class B：1年左右 Class C：25天左右 |
Class A：＞10年 Class B：5年左右 | ||
| 工作温度 | -20°C ~60°C | -30°C ~70°C | ||
| 防护等级 | IP68（1米水深，7*24小时不进水） | |||
| 尺寸 | 116 × 116 × 45.5 mm（不含接口） | |||
| 重量 | 内置天线版：425g 外置天线版：467g |
内置天线版：479g 外置天线版：521g 内置天线+压力采集版：489g 外置天线+压力采集版：531g |
||
| 材质 | PC材质 | |||
| 安装方式 | 壁挂或抱杆安装 | |||
| 型号 | UC511-4G | |||
|---|---|---|---|---|
| 数据接口 | 接口类型 | 2 × M12防水航空接头 （标配2条1.5m航空接头数据线） |
||
| 电磁阀 接口 | 接口数量 | 2 × 电磁阀接口 | ||
| 工作电压 | 12V | |||
| 电磁阀要求 | 脉冲电磁阀（两线制，支持自锁功能） | |||
| GPIO 接口 | 接口数量 | 2 × GPIO接口，干接点 | ||
| 工作模式 | 开关量采集（真实开关状态反馈） 脉冲计数（采集脉冲水表流量，支持滤波功能） |
|||
| 管道压力采集 | 引线长度 | 3米 | ||
| 管道探头接口 | G 1/2”外螺纹 | |||
| 压力参数 | 压力类型 | 表压 | ||
| 测量范围 | 0~1600kPa（16 Bar） | |||
| 测量精度 | ±0.5% FS | |||
| 分辨率 | 1kPa | |||
| 过载压力 | 200% FS | |||
| 长期稳定性 | ±0.3% FS/年 | |||
| 配置&功能 | 内置按键 | 1 个，用于开关机与重置 | ||
| 开关方式 | NFC（手机App）、USB Type-C、内置开关按键、接线开机 | |||
| 配置方式 | NFC（手机App） | |||
| 无线参数 | 通信协议 | 4G | ||
| 通信协议 | 支持MQTT、TCP等主流协议 | |||
| 支持频段 | LTE-FDD：B1/3/5/8 LTE-TDD：B34/38/39/40/41 |
|||
| 天线 | 1 × 内置天线 | |||
| SIM卡槽 | 1 × USIM Slot | |||
| 网络协议/平台 | TCP、MQTT，AWS | |||
| 软件功能 | 阀门控制 | 远程阀门控制 | ||
| 状态检测 | 检测阀门开关状态、电池电压状态 | |||
| 数据上报 规则引擎 |
定时上报管网压力、瞬时流量、累计流量、电池电压、信号强度 支持配置本地计划，实现本地计划灌溉，以及通过设置规则，实现异常上报、压力采集 |
|||
| 物理特性 | 供电方式 | (3)太阳能板供电（6V, 1.7W）+ 2节2550毫安时可充电电池 (4)5~24VDC直流供电（可外接太阳能板，仅外置天线版支持） |
||
| 电池容量 | 5100mAh充电电池 （无光照下可支持30天） |
|||
| 工作温度 | -20°C ~60°C | |||
| 防护等级 | IP68（1米水深，7*24小时不进水） | |||
| 尺寸 | 116 × 116 × 45.5 mm（不含接口） | |||
| 材质 | PC材质 | |||
| 安装方式 | 壁挂或抱杆安装 | |||
*以上测试数据均来自实验室条件，实际使用过程中根据客观环境的变化可能会有误差。
